Замена материнской платы Sony Xperia Z Ultra

Используйте маленькую присоску, чтобы приподнять заднюю панель:

Прижмите маленькую присоску к середине задней панели.

Держась за Sony Xperia Z ultra левой рукой, слегка потяните маленькую присоску вверх, чтобы создать небольшое отверстие между задней и фронтальной панелями.

Продолжая тянуть присоску вверх, вставьте лопатку в образовавшееся отверстие.

Подденьте лопастью фронтальную панель вниз, одновременно продолжая тянуть присоску вверх.

Снимите заднюю панель, потянув маленькую присоску вверх.

Удалите следующие шесть винтов крестовой отвёрткой Phillips #000:

пять серебристых винтов 2.1 мм

один золотой винт 3.1 мм

Подденьте пластиковый экран материнской платы, поместив лопатку под экран и проводя вдоль краёв.

Будьте осторожны при снятии экрана материнской платы, он может сломаться. Экран изготовлен из очень тонкого пластика.

Снимите экран материнской платы, сначала приподняв нижний край вверх.

Отключите кабель питания батареи, поддев его вверх лопаткой.

Подденьте верхний конец антенны вверх при помощи лопатки.

Отсоедините антенну, потянув её верхний конец вверх и наружу.

Вставьте лопатку под батарею и ведите ею взад-вперёд, чтобы разорвать клей.

Извлеките батарею из телефона.

Подденьте сборку антенны вверх лопаткой.

Вы должны услышать лёгкий «щёлчок», когда сборка антенны полностью освободится.

Снимите сборку антенны, потянув её вверх от правого конца.

Снимите крышку микрофона, поместив лопатку под крышку и поддев её вверх.

Металлический экран очень тонкий, поэтому будьте осторожны при его снятии, он легко гнётся.

Снимите металлическую крышку, поддев её правый край вверх плоской частью лопатки.

Отсоедините соединение микрофона от ленты материнской платы, поддев его вверх лопаткой.

После освобождения оранжевая лента будет свисать, как клапан.

Будьте осторожны при снятии чёрной пластиковоой прокладки, она может согнуться при чрезмерном усилии. Чёрная прокладка очень тонкая и хрупкая.

Аккуратно подденьте чёрную пластиковую прокладку вверх лопаткой.

Снимите чёрную пластиковую прокладку с телефона, аккуратно потянув её вверх.

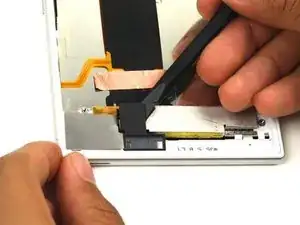

Освободите соединение ЖК-цифрового датчика, поддев его вверх лопаткой.

ЖК-цифровой датчик отличается более длинной соединительной лентой.

Будьте осторожны при отсоединении соединения вибромотора, оно может сломаться при чрезмерном давлении. Соединение вибромотора очень маленькое и хрупкое.

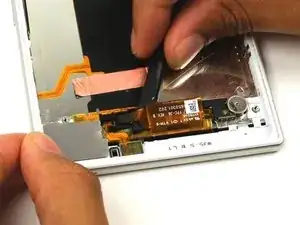

Используйте плоскую часть лопатки, чтобы отсоединить соединение вибромотора. Это небольшой белый разъём с красным и чёрным проводами, идущими к мотору.

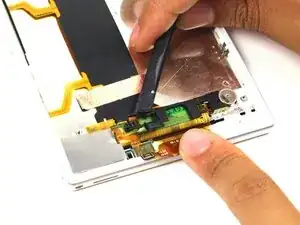

После отсоединения подденьте лопаткой вибромотор, чтобы освободить его от клея.

Отсоедините разъём громкоговорителя, поддев его вверх лопаткой.

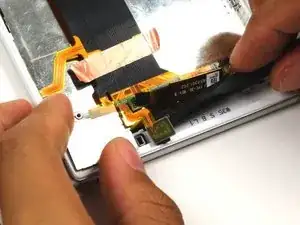

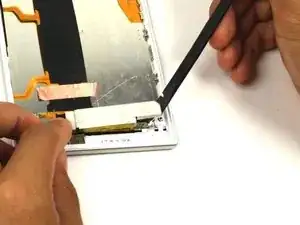

Отсоедините оранжевую ленту, поддев её вверх лопаткой.

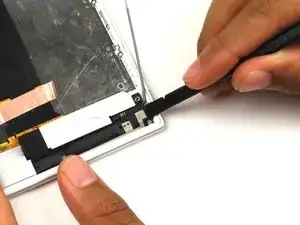

Подденьте маленький чёрный металлический кронштейн лопаткой.

Осторожно снимайте ленты, прикреплённые к боковой части телефона, чтобы не треснуть их.

Снимите маленький чёрный металлический кронштейн, приподняв его вверх и наружу.

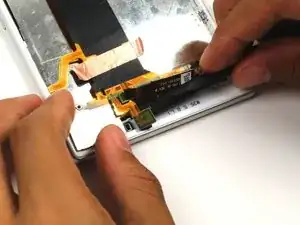

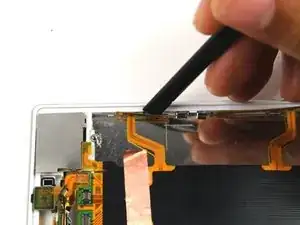

Отсоедините оранжевую ленту, зажав лопатку между корпусом телефона и лентой. Это поможет предотвратить повреждение полосы.

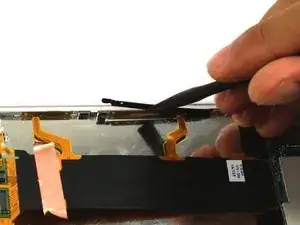

Отделите меньший оранжевый шлейф, поддев лопатковым инструментом между корпусом телефона и шлейфом. Это поможет предотвратить повреждение полосы.

Все детали, подключённые к плате оранжевым шлейфом, хрупки и требуют предельной осторожности.

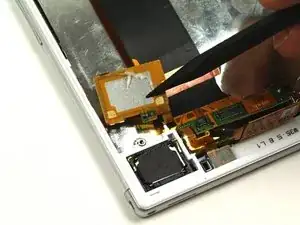

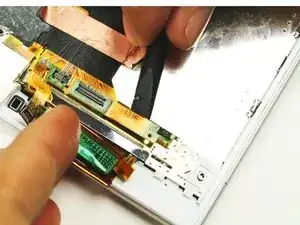

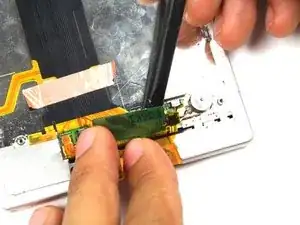

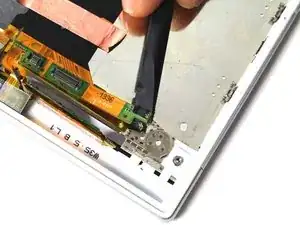

Подденьте контактную полосу на конце платы плоской частью лопатки, чтобы освободить плату.

Под контактной полосой находится клей.

Снимите вручную медную ленту, закрепляющую чёрный шлейф платы.

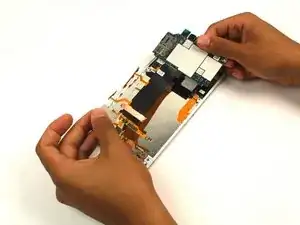

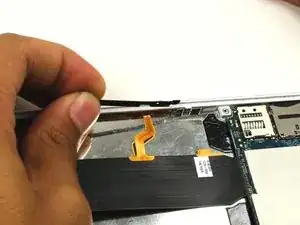

При полном извлечении платы убедитесь, что все точки крепления освобождены.
