Замена экрана Sony Xperia Z Ultra

Используйте маленькую присоску, чтобы приподнять заднюю панель:

Прижмите маленькую присоску к центру задней панели.

Держите Sony Xperia Z Ultra левой рукой, слегка потяните маленькую присоску вверх, чтобы создать небольшой зазор между задней и передней панелями.

Продолжая тянуть присоску вверх, вставьте лопатку в образовавшийся зазор.

Подденьте переднюю панель лопаткой вниз, продолжая тянуть присоску вверх.

Снимите заднюю панель, потянув маленькую присоску вверх.

Удалите следующие шесть винтов крестовой отверткой Phillips #000:

пять серебристых винтов 2.1 мм

один золотой винт 3.1 мм

Подденьте пластиковую защиту материнской платы, поместив лопатку под защиту и проведя ею вдоль краёв.

Осторожно снимайте защиту материнской платы, она может сломаться. Защита выполнена из очень тонкого пластика.

Снимайте защиту материнской платы, поднимая сначала нижний конец вверх.

Отключите кабель питания батареи, поддев его вверх лопаткой.

Подденьте верхний конец антенны вверх лопаткой.

Отсоедините антенну, потянув верхний конец вверх и наружу.

Вставьте лопатку под батарею и проведите ей взад-вперёд, чтобы оторвать клей.

Снимите батарею с телефона.

Осторожно снимайте разъём наушников — он может сломаться при чрезмерном усилии. Разъём очень тонкий.

Отсоедините разъём наушников, поддев его вверх лопаткой.

Осторожно снимайте разъём наушников — он может сломаться при чрезмерном усилии. Разъём очень тонкий.

Отсоедините разъём наушников, поддев его вверх лопаткой.

Отключите ленточный кабель в правом нижнем углу материнской платы. (На фото он показан заправленным под плату — так делать нельзя!)

Отсоедините верхний конец материнской платы, потянув верхнюю часть вверх.

Снимите жёлтую защёлку, фиксирующую гнездо наушников, пинцетом.

Материнская плата по-прежнему подключена, но для наглядности сдвинута за пределы кадра.

Продвиньте красную фиксирующую вставку разъёма наушников через пластиковый туннель с помощью лопатки.

Осторожно проводите разъём через пластиковый туннель — он может деформироваться и сломаться при резких или сильных движениях. Разъём выполнен из очень тонкого пластика.

Держась за заднюю часть разъёма наушников, захватите его пинцетом и проведите через пластиковый туннель.

Снимите разъём наушников с устройства.

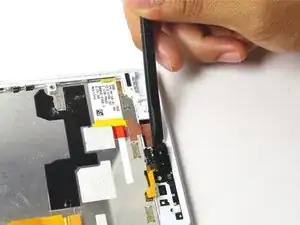

С помощью лопатки отожмите слушающий динамик от материнской платы, поддев его вверх.

При необходимости используйте пинцет.

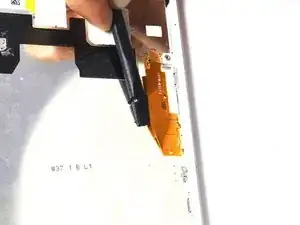

Просуньте лопатку под оранжевую ленточную клейкую ленту и снимите её с отражающей подложки.

Лента очень тонкая и ломкая, будьте осторожны.

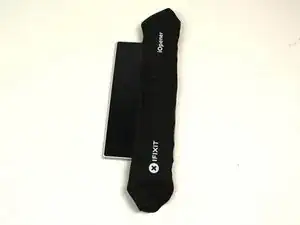

Используйте iOpener для прогрева экрана и размягчения клея под ним.

Если вы не знакомы с использованием iOpener, нажмите здесь для подробных инструкций.

Если у вас нет iOpener, можно использовать фен на минимальной мощности. Равномерно прогревайте края экрана под углом 45 градусов в течение 25–30 секунд.

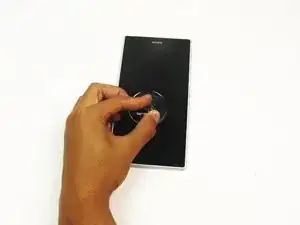

Когда экран достаточно прогрет, прижмите маленькую присоску к центру экрана.

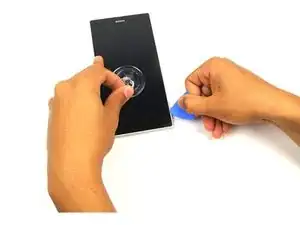

Начиная с угла экрана, вставьте медиатор для открытия в зазор между экраном и корпусом.

Потянув за маленькую присоску, постепенно проведите медиатором вдоль краёв экрана, пока он не отделится от корпуса.

Из‑за клея при проведении медиатором будет ощущаться сопротивление.
