Замена фронтальной камеры Motorola Moto Z2 Play

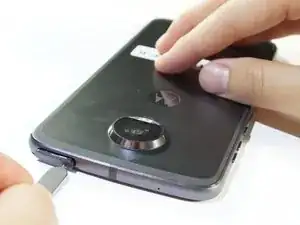

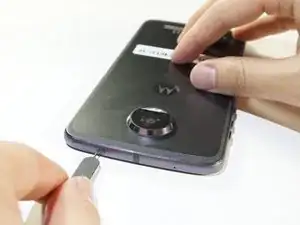

Вставьте инструмент для извлечения SIM‑лотка, насадку или выпрямленную скрепку в отверстие в лотке SIM, расположенном в верхнем левом краю телефона.

Проверьте, чтобы вы случайно не вставили инструмент в отверстие микрофона.

Нажмите с усилием, чтобы извлечь лоток.

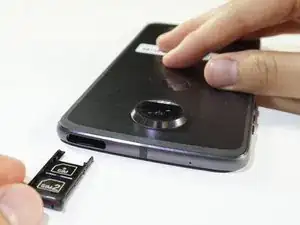

Вытяните лоток прямо, чтобы снять его.

Выключите телефон перед выполнением любых операций по замене.

Нагрейте краю экрана Motorola Moto Z2 Play строительным феном в течение двух–трёх минут. Установите температуру фена примерно на 85 градусов Цельсия и не держите фен на одном месте слишком долго, чтобы избежать повреждения или появления «горячих точек» на ЖК‑экране. Экран должен быть очень тёплым, но не обжигающим при прикосновении. При необходимости повторно нагрейте.

Если экран треснул, наклейте прочную клейкую ленту поверх экрана, чтобы предотвратить дальнейшее разрушение и порезы.

Если у вас нет строительного фена, можно использовать фен для волос.

Поместите присоску в центре экрана и прижмите её.

Подденьте экран, подведя пластиковый инструмент для вскрытия под экран у разъёма зарядного порта.

Продвигайтесь по периметру экрана, работая пластиковым инструментом.

При поддевании в области верхнего‑правого и нижнего‑правого углов не поднимайте инструмент слишком глубоко, иначе вы рискуете повредить шлейф дисплея.

Выполняйте эти шаги аккуратно, так как экран хрупкий и может легко треснуть. Если он начинает сопротивляться, повторно нагрейте клей феном.

Используйте присоску, чтобы приподнять экран слева направо.

Если у вас нет присоски, подведите лопаткой или маленькой пластиковой картой под экран и медленно поднимайте.

Невыполнение подъёма слева направо может привести к повреждению внутренних проводов телефона.

Найдите шлейфовый разъём в верхнем правом углу телефона.

Осторожно подденьте чёрную фиксирующую планку вверх пластиковым инструментом для вскрытия.

Снимите шлейф, вытянув его из разъёма пинцетом.

Фиксирующая планка — это маленькая чёрная планка на ZIF‑разъёме оцифровщика.

После установки шлейфа прижмите фиксирующую планку обратно с помощью лопатки, так как замок не защёлкивается автоматически.

Найдите шлейф, расположенный в нижнем правом углу телефона.

Если присутствует, снимите каптон (оранжевую) ленту, закрывающую разъём шлейфа.

Поднимите маленькую фиксирующую защёлку на ZIF‑разъёме и пинцетом аккуратно вытяните шлейф прямо из гнезда.

Не требуется прилагать чрезмерную силу.

Поднимите экран, чтобы полностью отсоединить его от телефона.

Если экран не отсоединяется, вернитесь к шагам 7 и 8 и убедитесь, что планка разблокирована и шлейф полностью отсоединён.

При сборке возможно потребуется нанести или заменить клей для дисплея на блоке дисплея. Используйте наше руководство по нанесению клея для дисплея, чтобы нанести клей и герметизировать устройство.

Снимите оранжевую ленту, расположенную в нижнем правом углу телефона, с помощью пинцета.

Не выбрасывайте ленту.

Отключите красный и чёрный провода батареи, поддев их пинцетом и приподняв вверх.

Отогните чёрную ленту, находящуюся на батарее.

Тяните осторожно, чтобы можно было повторно использовать ленту при сборке.

Поднимите чёрную ленту и подведите карту под батарею.

Выравнивайте карту параллельно и под батареей.

Продвигайте карту дальше под батарею.

Поднимите карту вверх, чтобы помочь отделить батарею от клея.

Поднимите и полностью извлеките батарею из устройства.

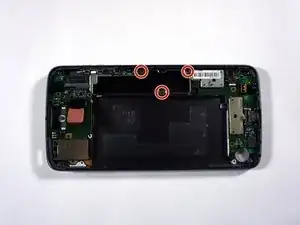

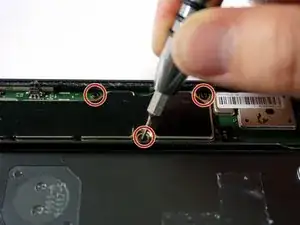

Удалите три серебряных винта 2,6 мм T3 Torx на корпусе динамика в верхней части телефона с помощью отвертки, вращая против часовой стрелки.

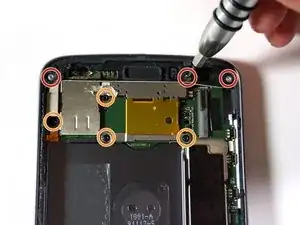

Удалите четыре чёрных винта 3,5 мм T3 Torx на корпусе динамика в верхней части телефона с помощью отвертки, вращая против часовой стрелки.

Полезно хранить винты на магнитной поверхности, чтобы не потерять их.

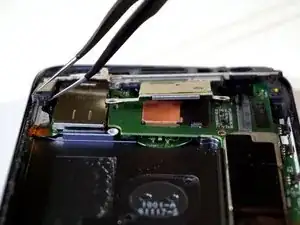

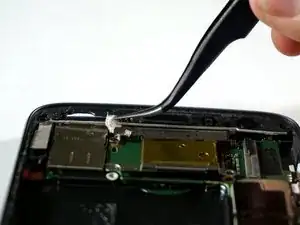

Поднимите серебристую металлическую ленту пинцетом.

Осторожно поднимите и полностью снимите корпус динамика, используя пинцет.

Попробуйте слегка приподнять корпус динамика с обеих сторон перед окончательным снятием.

Положите корпус вверх дном, чтобы продолжить работу.

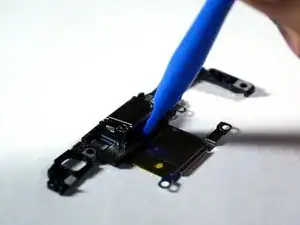

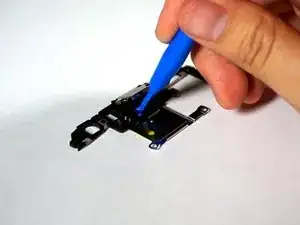

Отожмите динамик от корпуса пластиковым инструментом для вскрытия.

При сборке убедитесь, что металлические контакты динамика находятся в нижних левом и правом углах (правильная ориентация).

Динамик защёлкивается при обратной сборке.

Удалите семь серебряных винтов 2,6 мм T3 Torx на крышке кабеля батареи в нижней части телефона с помощью отвертки, вращая против часовой стрелки.

Удалите один чёрный винт 3,5 мм T3 Torx на крышке кабеля батареи в нижней части телефона с помощью отвертки, вращая против часовой стрелки.

Полезно хранить винты на магнитной поверхности, чтобы не потерять их.

Подденьте крышку батареи пинцетом, начиная с правой стороны, слегка приподняв её, чтобы отщёлкнуть крышку.

Подденьте крышку батареи пинцетом с левой стороны, слегка приподняв её, чтобы отщёлкнуть крышку.

Снимите крышку батареи пинцетом, крепко схватив левую сторону крышки и поднимая вверх.

Наклоните переднюю часть чёрного аудиоразъёма вверх пинцетом.

Вытяните аудиоразъём из его корпуса пинцетом.

Для извлечения аудиоразъёма требуется небольшое усилие.

Удалите три чёрных винта 2,6 мм T3 Torx на панели материнской платы сбоку телефона с помощью отвертки, вращая против часовой стрелки.

Подведите пластиковый инструмент для вскрытия под край материнской платы.

Поднимите материнскую плату с правого края, как книгу, влево.

Определите разъём в верхнем левом квадранте устройства.

Отсоедините соединение в нижней части материнской платы.

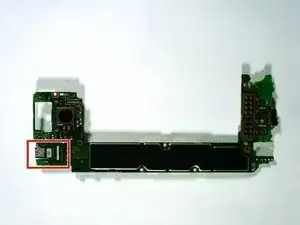

Найдите ленточный разъём, связанный с фронтальной камерой.

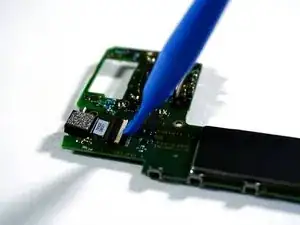

Разблокируйте ленточный разъём, поддев и подняв его пластиковым инструментом для вскрытия.

Для этого шага также можно использовать лопатку.

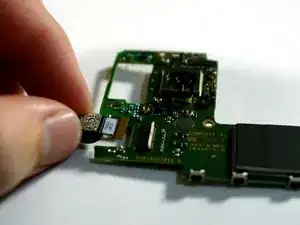

Удалите фронтальную камеру, вытянув её из фиксирующего разъёма.
