Замена разъёма для наушников и слухового динамика Samsung Galaxy Note

Убедитесь, что экран смотрит вниз, а камера расположена напротив Вас.

Вставьте плоский конец лопатки в прямоугольный вырез в правом верхнем углу телефона.

Используйте лопатку как рычаг, чтобы поддеть заднюю крышку телефона.

Держа лопатку вставленной, аккуратно проведите ею вниз по стороне телефона.

Осторожно снимите заднюю крышку рукой.

Поместите лопатку в вырез батареи в правом нижнем углу.

Аккуратно подденьте, чтобы извлечь батарею.

Снимите девять винтов длиной 3 мм по периметру телефона крестовой отверткой Phillips #00.

Извлеките стилус из нижней части телефона.

Подденьте по всему периметру с помощью пластиковой лопатки и аккуратно отщёлкните среднюю рамку.

Если крышка не снимается легко, продолжайте поддевать по периметру телефона.

Этот шаг требует терпения. Слишком сильное поддевание или принуждение для снятия экрана может треснуть или поцарапать экран и сломать тонкий пластик вокруг отсека стилуса.

Отделите среднюю рамку от телефона. Рамка теперь должна легко сниматься.

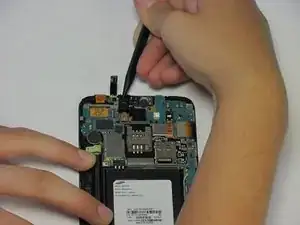

Используйте лопатку, чтобы приподнять жёлтую ленточную шлейф.

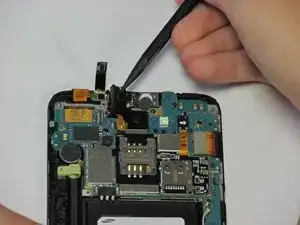

Используйте лопатку, чтобы приподнять длинную зелёную ленточную шлейф рядом с той жёлтой, которую вы только что приподняли.

Отодвиньте зелёную шлейф назад, чтобы получить доступ к чёрному кронштейну под ней.

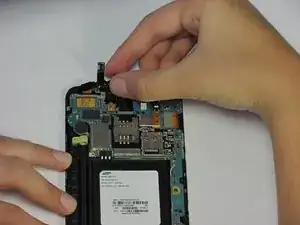

Аккуратно поднимите чёрный кронштейн пальцами и отложите в сторону.

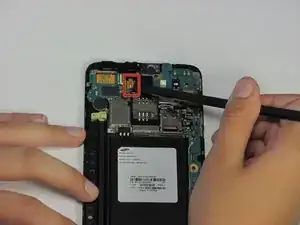

Переверните лопатку и вставьте её заострённый конец в разъём для наушников.

Поднимите разъём для наушников непосредственно вверх, используя лопатку как рычаг. Это также извлечёт подключённый динамик.

Разъём для наушников и слуховой динамик закреплены клеем, поэтому их удаление может потребовать некоторого усилия.
