Замена вибромотора Samsung Galaxy Note10+

Полностью выключите телефон перед началом разборки.

Подготовьте iOpener и приложите его к левой кромке задней крышки на одну минуту.

Можно также использовать фен, тепловую пистолет или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

Наденьте присоску на нагретую кромку задней крышки как можно ближе к краю.

Если задняя крышка сильно треснула, покрытие её слоем прозрачной упаковочной ленты может позволить присоске удержаться. В качестве альтернативы вместо присоски можно использовать очень сильную липкую ленту. Если ничего не помогает, можно приклеить присоску к разбитой крышке суперклеем.

Потяните присоску вверх сильной ровной силой, чтобы создать зазор между задней крышкой и рамой.

В зависимости от возраста телефона это может быть сложно. Если у вас возникают трудности, подогрейте кромку сильнее и попробуйте снова.

Вставьте кончик лопатки для открытия в образовавшийся зазор.

Проведите лопаткой вдоль левой кромки к нижнему левому углу, чтобы перерезать клей.

Не вставляйте лопатку глубже, чем на половину толщины телефона, иначе вы рискуете повредить внутренние компоненты.

Оставьте лопатку, вставленную в нижний левый угол, чтобы клей не слипся снова.

Повторите предыдущую операцию нагрева и разрезания для оставшихся трёх сторон телефона.

Оставляйте лопатку на каждой стороне по мере перехода к следующей, чтобы клей не слипался.

Задняя крышка начнёт отделяться от телефона по мере завершения обработки всех сторон.

Поднимите заднюю крышку строго вверх, чтобы снять её.

Следуйте этому руководству чтобы установить заднюю крышку обратно и заменить клей.

Обязательно включите устройство и проверьте выполненный ремонт перед установкой нового клея и повторным запечатыванием устройства.

Если вы используете ленту Tesa для прикрепления компонентов, следуйте этому руководству.

Отверткой Phillips отвёрткой выкрутите пять винтов 4 мм, крепящих катушку беспроводной зарядки.

С помощью пинцета поднимите и отогните металлический щиток, закрывающий разъём батареи.

Держите металлический щиток приподнятым и отведённым в сторону, используйте заострённый конец лопатки, чтобы поддеть разъём батареи и отключить его.

Используйте заострённый конец лопатки, чтобы отключить разъём катушки беспроводной зарядки от материнской платы.

Поднимите металлический щиток, чтобы можно было захватить его пальцами.

Отклейте катушку беспроводной зарядки от устройства и отведите её в сторону.

Катушка беспроводной зарядки приклеена к телефону слабо.

Снимите катушку беспроводной зарядки.

Отверткой Phillips открутите пять винтов 4 мм, крепящих громкоговоритель.

Используйте пинцет, чтобы снять громкоговоритель.

Используйте заострённый конец лопатки, чтобы отключить основной соединительный кабель от материнской платы.

Отключите вторичный соединительный кабель от материнской платы.

Используйте заострённый конец лопатки, чтобы отключить основной соединительный кабель от дочерней платы.

Отключите вторичный соединительный кабель от дочерней платы.

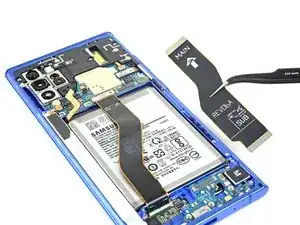

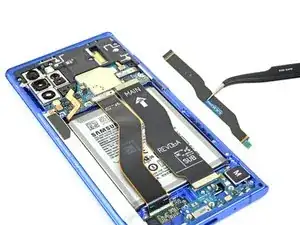

Снимите оба соединительных кабеля.

Отверткой Phillips открутите три винта 4 мм, крепящих дочернюю плату блока зарядки.

Используйте заострённый конец лопатки, чтобы повернуть дочернюю плату и вынуть её из гнезда.

Используйте пинцет, чтобы поднять и вынуть дочернюю плату.

Используйте пинцет, чтобы вытащить вибромотор из его гнезда в раме.

Вибромотор зафиксирован легким клеевым слоем.

При работе пинцетом рядом с батареей будьте крайне осторожны, чтобы не проколоть её.

Снимите вибромотор.
