Замена задней камеры Samsung Galaxy Note

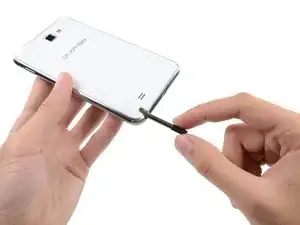

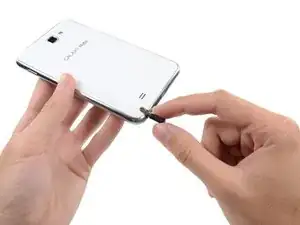

Возьмите колпачок стилуса и извлеките его из посадочного места в средней раме.

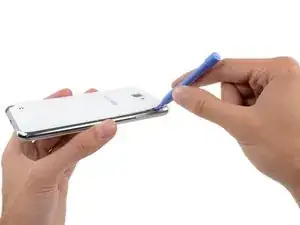

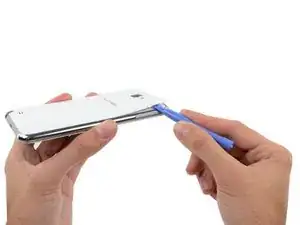

Подденьте пластиковым инструментом для открытия или ногтем в выемке справа от задней камеры, рядом с клавишей регулировки громкости.

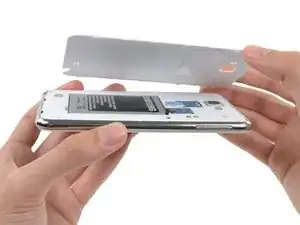

Поднимите и снимите заднюю крышку с телефона.

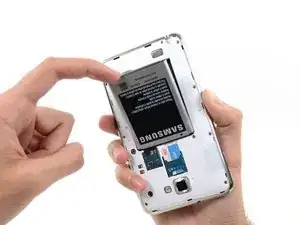

Вставьте палец в вырез отсека аккумулятора.

Нажмите на аккумулятор в направлении задней камеры, одновременно тянув наружу.

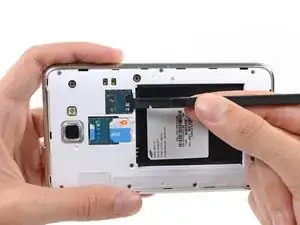

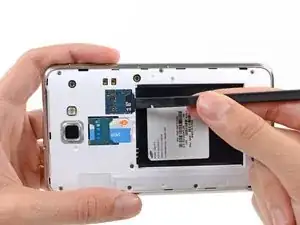

Используйте плоский конец лопатки или ноготь, чтобы слегка нажать microSD-карту глубже в слот, пока не услышите щелчок.

После щелчка отпустите карту — она выскочит из слота.

При сборке вставьте microSD-карту в слот до щелчка.

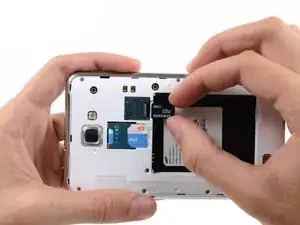

Извлеките microSD-карту из ее слота в средней раме.

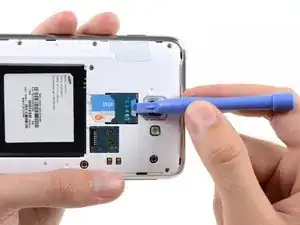

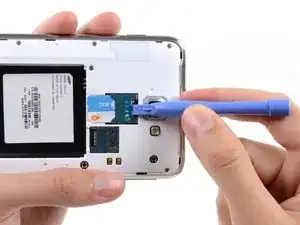

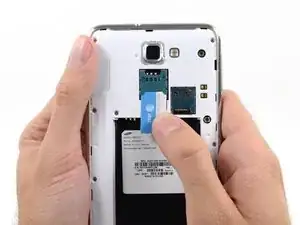

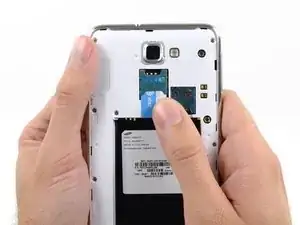

Используйте пластиковый инструмент для открытия или ноготь, чтобы выдвинуть SIM-карту из ее отсека.

Доведите SIM-карту до конца большим пальцем и извлеките ее из устройства.

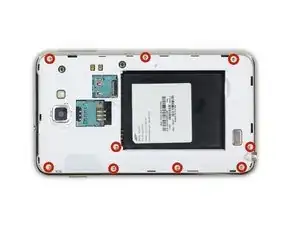

Снимите девять винтов Phillips #00 длиной 3,4 мм, закрепляющих среднюю раму на сборке дисплея.

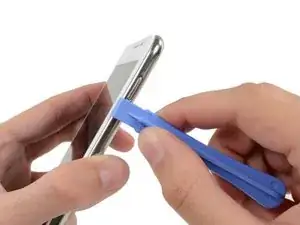

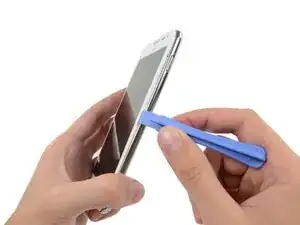

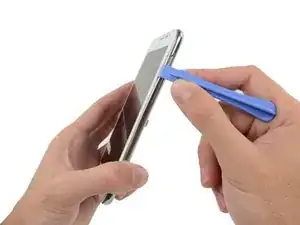

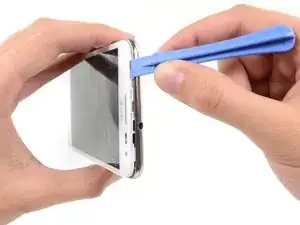

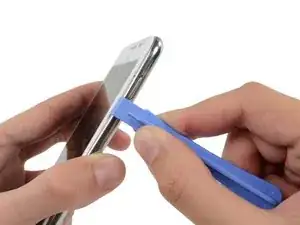

Вставьте пластиковый инструмент для открытия слева от кнопки питания между средней рамой и передней панелью и подденьте.

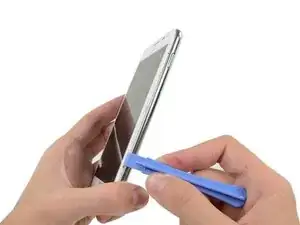

Проведите пластиковым инструментом вдоль шва вниз.

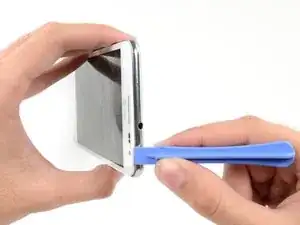

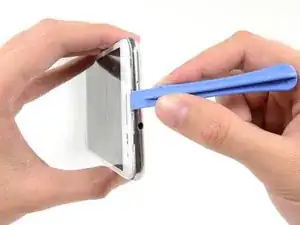

Вставьте пластиковый инструмент слева от разъема для наушников между средней рамой и сборкой дисплея.

Проведите инструментом вдоль верхнего края телефона.

Продолжайте обходить пластиковой лопаткой периметр телефона, пока средняя рама не отделится.

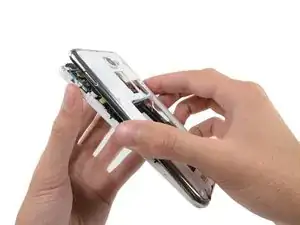

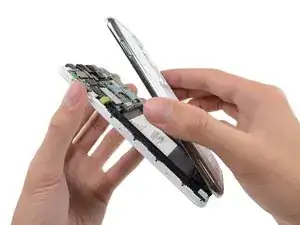

Снимите среднюю раму со сборки дисплея.

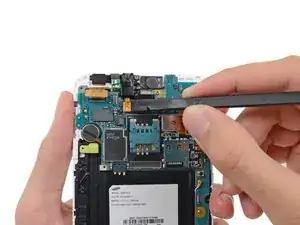

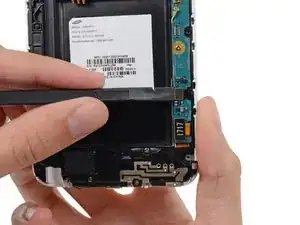

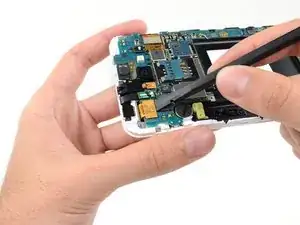

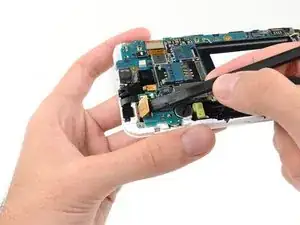

Используйте плоский конец лопатки, чтобы осторожно отсоединить разъем кабеля дисплея.

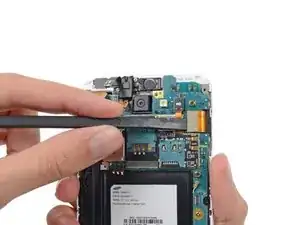

С помощью лопатки отсоедините кабельный разъем модуля фронтальной камеры.

Отсоедините кабельный разъем сборки разъема для наушников/верхнего динамика.

Отсоедините разъем кабеля дигитайзера.

Отсоедините разъем кабеля мягких кнопок плоским концом лопатки.

С помощью лопатки отсоедините разъем кабеля USB-печатной платы.

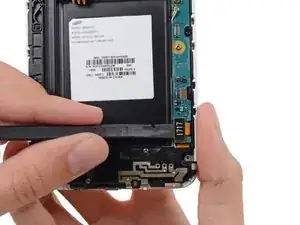

Отсоедините разъем антенны.

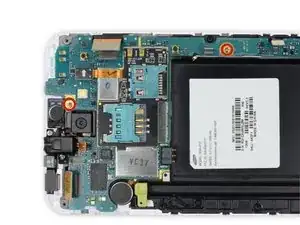

Снимите два винта Phillips #00 длиной 3,4 мм, закрепляющих плату на сборке дисплея.

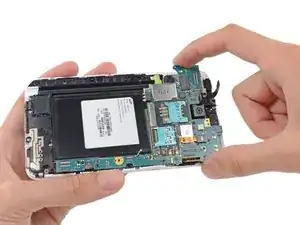

Извлеките сборку платы из сборки дисплея.

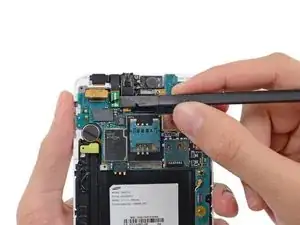

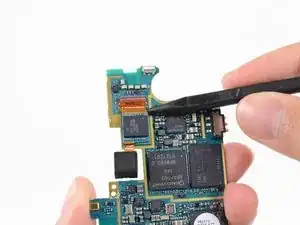

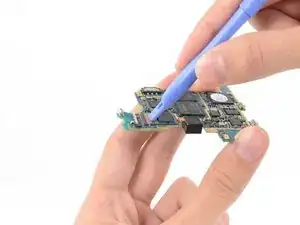

Используйте пластиковый инструмент для открытия, чтобы отогнуть фиксирующую пластину ZIF-разъема кабеля задней камеры.

Подденьте только пластину, не сам разъем.

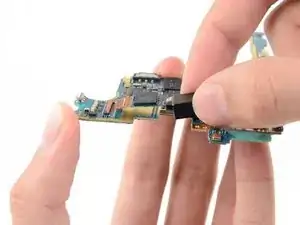

Подденьте наконечник лопатки под кабель задней камеры и выведите его из ZIF-разъема, освободив от слабого клея.

Снимите заднюю камеру.
