Замена сборки дисплея Samsung Galaxy Note

Возьмите крышку стилуса и извлеките её из гнезда в срединной рамке.

Подденьте пластиковой лопаткой для открытия или ногтем в выемке справа от тыльной камеры, рядом с клавишей регулировки громкости.

Поднимите и снимите заднюю крышку с телефона.

Вставьте палец в выемку батарейного отсека.

Нажмите на батарею в сторону тыльной камеры, одновременно тянув наружу.

Используйте плоский конец лопатки или ноготь, чтобы слегка нажать microSD-карту глубже в гнездо до щелчка.

После щелчка отпустите карту — она выскочит из гнезда.

При сборке вставьте microSD-карту в гнездо до щелчка.

Извлеките microSD-карту из её гнезда в срединной рамке.

Используйте пластиковую лопатку для открытия или ноготь, чтобы вытолкнуть SIM-карту из её отсека.

Доведите SIM-карту до конца и выведите её большим пальцем, затем извлеките из устройства.

Удалите девять винтов Phillips #00 длиной 3.4 мм, крепящих срединную рамку к сборке дисплея.

Вставьте пластиковую лопатку слева от кнопки питания между срединной рамкой и передней панелью и подденьте.

Проведите пластиковой лопаткой вдоль шва вниз.

Вставьте пластиковую лопатку слева от разъёма наушников между срединной рамкой и сборкой дисплея.

Проведите лопатку вдоль верхнего края телефона.

Продолжайте обходить пластиковой лопаткой периметр телефона, пока срединная рамка не отделится.

Снимите срединную рамку с сборки дисплея.

Используйте плоский конец лопатки, чтобы аккуратно отсоединить разъём кабеля дисплея.

С помощью лопатки отсоедините разъём кабеля сборки фронтальной камеры.

Отсоедините разъём кабеля разъёма наушников/динамика слухового.

Отсоедините разъём кабеля дигитайзера.

Отсоедините разъём кабеля сенсорных кнопок плоским концом лопатки.

Используйте лопатку, чтобы отсоединить разъём кабеля USB-платы.

Отсоедините разъём антенны.

Удалите два винта Phillips #00 длиной 3.4 мм, которыми материнская плата закреплена на сборке дисплея.

Снимите узел материнской платы со сборки дисплея.

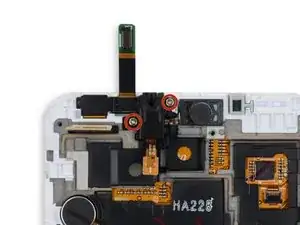

Удалите два винта Phillips #00 длиной 3 мм, крепящих верхний кронштейн сборки дисплея.

Используйте пинцет или пальцы, чтобы снять верхний кронштейн сборки дисплея.

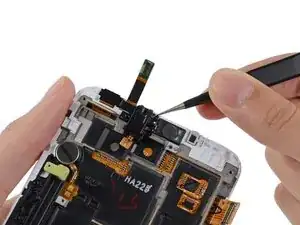

С помощью пинцета или пальцев снимите узел фронтальной камеры.

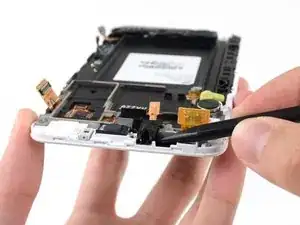

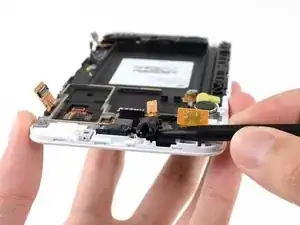

Используйте наконечник лопатки, чтобы поддеть узел разъёма наушников/динамика слухового и вынуть его из углубления в сборке дисплея.

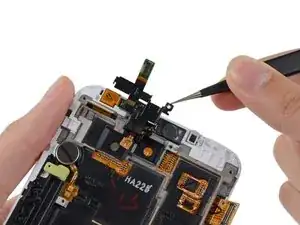

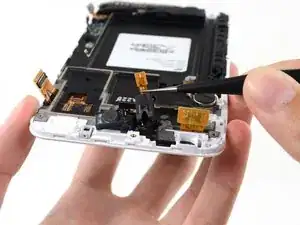

Используйте пинцет или пальцы, чтобы снять узел разъёма наушников/динамика слухового.

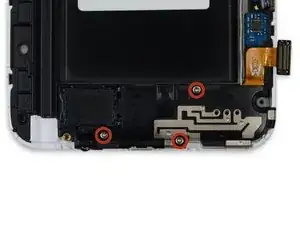

Удалите три винта Philips #00 длиной 3 мм, фиксирующие корпус динамика к сборке передней панели.

Поднимите корпус динамика со сборки дисплея.

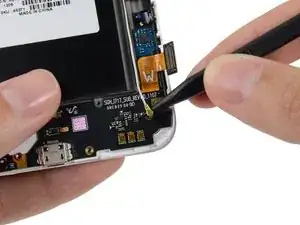

Используйте кончик лопатки, чтобы отсоединить разъем кабеля антенны от платы USB.

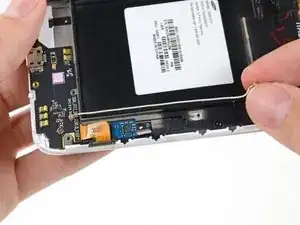

Снимите кабель антенны.

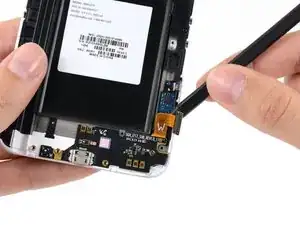

Вставьте плоский конец лопатки под плату USB, чтобы отделить её от сборки дисплея.

Вставляйте лопатку под небольшим углом, чтобы не согнуть и не повредить плату USB.

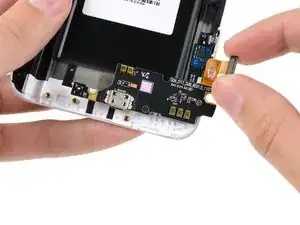

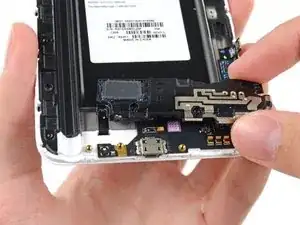

Снимите плату USB.

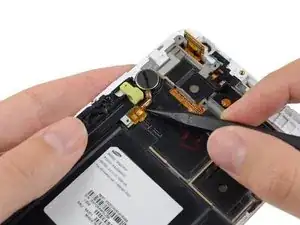

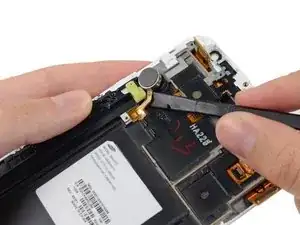

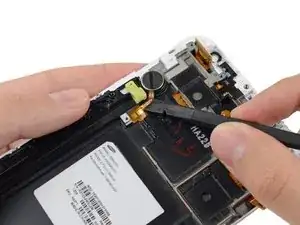

Вставьте кончик лопатки под кабель разъёма вибромотора рядом с контактами, затем сдвиньте его в сторону самого вибромотора.

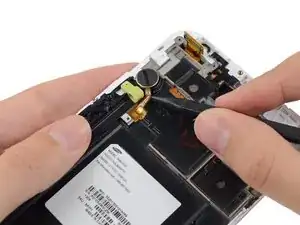

Вставьте плоский конец лопатки под кабель разъёма вибромотора и отожмите его от клея.

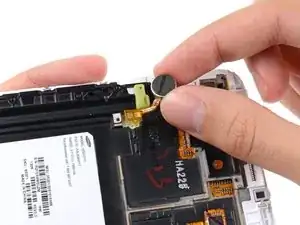

Снимите вибромотор со сборки дисплея.
