Замена антенны Samsung Galaxy Note

Убедитесь, что экран направлен вниз, а камера располагается напротив вас.

Вставьте плоский конец лопатки в прямоугольный слот в верхнем правом углу телефона.

Используйте лопатку как рычаг, чтобы отогнуть заднюю крышку телефона.

Держа лопатку вставленной, аккуратно проведите ею вниз по стороне телефона.

Осторожно отогните заднюю крышку вручную.

Поместите лопатку в нижний правый вырез для батареи.

Осторожно подденьте и извлеките батарею.

Выверните девять винтов по периметру телефона длиной 3 мм с помощью крестообразной отвертки Phillips #00.

Извлеките стилус из нижней части телефона.

Подденьте по всему периметру стороны пластиковой лопаткой и аккуратно отожмите среднюю рамку.

Если крышка не снимается свободно, продолжайте поддевать по периметру телефона.

Этот шаг требует терпения. Слишком сильный рычаг или попытка силой снять экран могут треснуть или поцарапать экран и повредить тонкий пластик вокруг корпуса стилуса.

Отделите среднюю рамку от телефона. Рамка теперь должна легко сниматься.

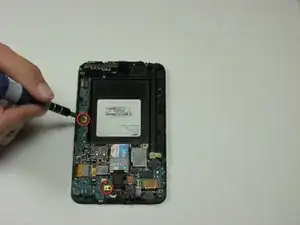

Выверните два винта длиной 3 мм, окружённые золотистой окантовкой, с помощью крестообразной отвертки Phillips #00.

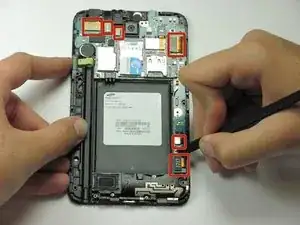

Используйте лопатку, чтобы поддеть все шесть гибких шлейфов, удерживающих плату. Они должны легко отщёлкнуться.

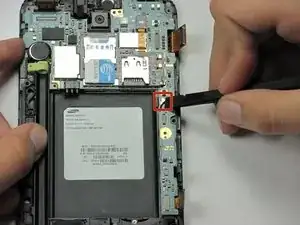

С помощью лопатки снимите белый провод с золотым разъёмом.

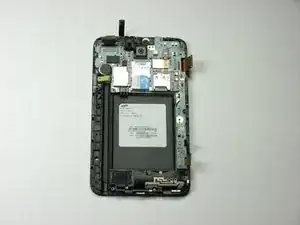

Поднимите материнскую плату (PCB) прямо вверх руками.

Если все винты сняты, плата должна легко выйти.

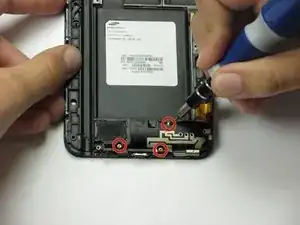

Снимите три винта длиной 3 мм с чёрного прямоугольного кронштейна, расположенного ближе к нижней части телефона, с помощью крестообразной отвертки Phillips #00.

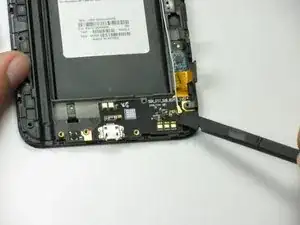

Отсоедините другой конец антенны, поддев его плоским концом лопатки.
