Замена блока разъема для наушников и динамика телефона Samsung Galaxy Note
Используйте данное руководство, чтобы заменить блок разъема для наушников и динамик телефона вашего Samsung Galaxy Note.
Шаг 1
Возьмитесь за колпачок стилуса и извлеките его из гнезда в средней раме.
Шаг 2
Вставьте пластиковую инструмент для вскрытия или ноготь в выемку справа от задней камеры, возле регулятора громкости.
Шаг 3
Поднимите и снимите заднюю крышку с телефона.
Шаг 4
Вставьте палец в выемку отсека аккумулятора.
Нажмите на аккумулятор в сторону задней камеры, одновременно потянув его наружу.
Шаг 5
Используйте плоский конец лопатки или ноготь, чтобы слегка вдавить карту microSD глубже в слот, пока не раздастся щелчок.
После щелчка отпустите карту, и она выскочит из слота.
При сборке вставьте карту microSD в слот до щелчка.
Шаг 6
Извлеките карту microSD из слота в средней раме.
Шаг 7
Используйте пластиковый инструмент для вскрытия или ноготь, чтобы вытолкнуть SIM-карту из отсека.
Шаг 8
Сдвиньте SIM-карту оставшийся путь большим пальцем и извлеките её из устройства.
Шаг 9
Снимите девять шурупов Phillips #00 длиной 3,4 мм, крепящих среднюю раму к сборке дисплея.
Шаг 10
Вставьте пластиковый инструмент для вскрытия слева от кнопки питания между средней рамой и лицевой панелью и подденьте.
Шаг 11
Проведите пластиковым инструментом для вскрытия вдоль шва.
Шаг 12
Вставьте пластиковый инструмент для вскрытия слева от разъема для наушников между средней рамой и сборкой дисплея.
Проведите инструментом вдоль верхнего края телефона.
Продолжайте проводить пластиковым инструментом по периметру телефона, пока средняя рама не отсоединится.
Шаг 13
Снимите среднюю раму с модуля дисплея.
Шаг 14

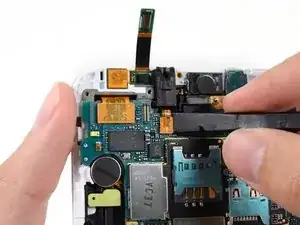

Используйте плоский конец лопатки, чтобы отключить разъём кабеля блока разъема для наушников и динамика телефона.
Шаг 15
Снимите два шурупа Phillips #00 длиной 3 мм, крепящих верхнюю скобу сборки дисплея.
Шаг 16
Используйте пинцет или пальцы, чтобы снять верхнюю скобу сборки дисплея.
Шаг 17

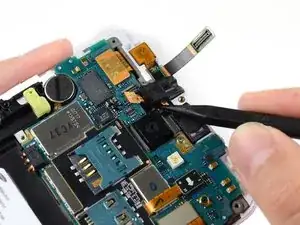

Используйте плоский конец лопатки, чтобы отключить разъем блока разъема для наушников и динамика телефона.
Шаг 18
Используйте кончик лопатки, чтобы поддеть разъем для наушников из гнезда в сборке дисплея.
Шаг 19
Используйте пинцет или пальцы, чтобы извлечь блок разъема для наушников и динамика телефона из модуля дисплея.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
