Замена срединной рамки Samsung Galaxy Note
Используйте это руководство, чтобы снять заднюю крышку. Это руководство является предварительным для многих других. Вам может понадобиться снять срединную рамку, если нужно установить новую антенну, разъем Micro USB, разъем для наушников и слуховой динамик, или заменить материнскую плату.
Шаг 1
Убедитесь, что экран обращен вниз, а камера находится напротив вас.

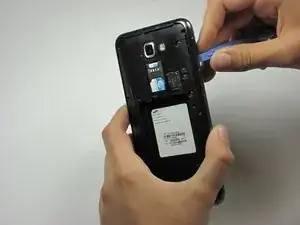

Вставьте плоский конец лопатки в прямоугольный слот в верхнем правом углу телефона.
Используйте лопатку как рычаг, чтобы открыть заднюю часть телефона.
Шаг 2
С лопаткой, все еще вставленной, осторожно проведите лопаткой вниз по стороне телефона.
Аккуратно снимите заднюю крышку рукой.
Шаг 3
Поместите лопатку в нижний правый слот батареи.
Осторожно подденьте, чтобы снять батарею.
Шаг 4
Удалите девять винтов по 3 мм по периметру телефона с помощью отвертки Phillips #00.
Шаг 5

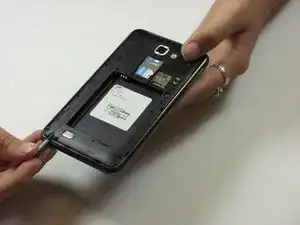

Извлеките стилус из нижней части телефона.
Шаг 6

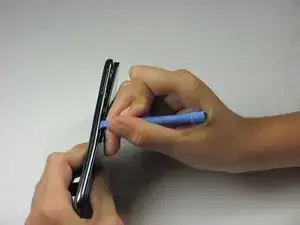

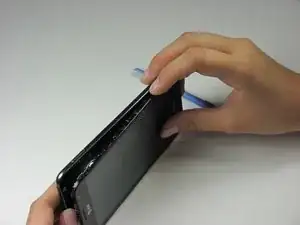

Подденьте по всему периметру с помощью пластикового инструмента и осторожно снимите срединную рамку.
Если крышка не снимается легко, продолжайте поддевать вдоль периметра телефона.
Этот шаг может потребовать терпения. Слишком сильное поддевание или принудительное снятие экрана могут треснуть или поцарапать экран и сломать тонкий пластик вокруг стиласного отсека.
Отдельте срединную рамку от телефона. Срединная рамка теперь должна легко сниматься.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
