Замена порта Micro USB в Samsung Galaxy Note

Убедитесь, что экран направлен вниз, а камера находится напротив вас.

Вставьте плоский конец лопатки в прямоугольный вырез в правом верхнем углу телефона.

Используйте лопатку как рычаг, чтобы приподнять заднюю крышку телефона.

Держа лопатку вставленной, аккуратно проведите ею вдоль боковой стороны телефона.

Осторожно отогните заднюю крышку рукой.

Поместите лопатку в вырез в правом нижнем углу батареи.

Аккуратно подденьте, чтобы извлечь батарею.

Удалите девять винтов 3 мм по периметру телефона при помощи отвертки Phillips #00.

Извлеките стилус из нижней части телефона.

Подденьте по всему периметру с помощью пластикового монтажного инструмента и осторожно снимите среднюю рамку.

Если крышка не снимается легко, продолжайте поддевать вдоль периметра телефона.

Этот шаг требует терпения. Слишком сильное усилие или попытки силой снять экран могут треснуть или поцарапать экран и повредить тонкий пластик вокруг отсека стилуса.

Отделите среднюю рамку от телефона. Рамка теперь должна легко сниматься.

Поверните телефон так, чтобы экран был на столе, а порт USB был направлен к вам.

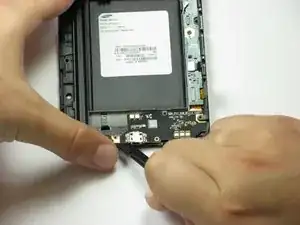

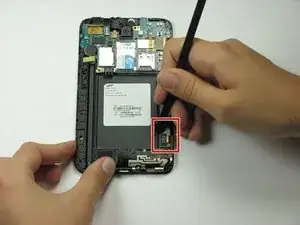

Отключите оранжевую шлейфовую ленту внизу устройства с помощью лопатки.

Удалите три винта 3 мм внизу устройства с помощью отвертки Phillips #00.

Снимите чёрный прямоугольный кронштейн с маркировкой «7», где вы только что вынули винты. Деталь должна легко отщелкнуться.

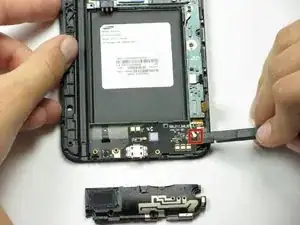

Отключите антенну (белый провод) лопаткой, осторожно поддев металлическую часть.

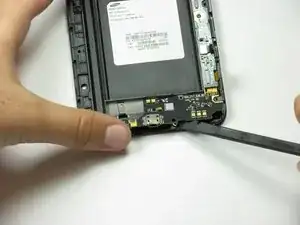

Проведите лопатку под портом USB и аккуратно двигайте её влево и вправо, чтобы вытащить порт из телефона.

Порт закреплён клеем, поэтому он может не поддаться сразу.
