Замена камеры HTC One V

Выключите устройство.

Снимите нижнюю крышку, сдвинув её в сторону.

Извлеките SIM-карту.

Удалите четыре винта, фиксирующие нижний корпус.

Два винта Phillips #0, 3,0 мм в верхних левом и правом углах.

Два винта Phillips #0, 2,0 мм в нижних левом и правом углах.

Удалите винты Phillips #0, 2,0 мм по обеим сторонам телефона.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть нижний корпус.

Снимите нижний корпус, потянув его на себя.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть панель задней камеры.

Удалите оба винта, фиксирующие задний корпус.

Один винт Phillips #0, 4,0 мм.

Один винт Phillips #0, 3,0 мм.

Используйте джимми, чтобы приподнять контакт считывателя SIM и карты памяти оригинальной комплектации.

Подденьте справа налево, чтобы избежать возможных повреждений шлейфа.

Одновременно двумя большими пальцами аккуратно нажмите на два нижних задних угла платы.

Осторожно и медленно вытяните экран из передней части телефона, пропуская контакт считывателя оригинальной комплектации через отверстие.

Подденьте аккумулятор плоским концом лопатки.

Аккуратно приподнимите аккумулятор от кромки его гнезда.

Используйте острый конец лопатки, чтобы выдавить разъём из посадочного места.

Удалите два винта Phillips #0, 3,0 мм, фиксирующие объектив камеры.

Снимите объектив камеры с помощью пластикового инструмента для вскрытия.

Выприте вибромотор из гнезда лопаткой.

С помощью пинцета потяните за соединительные провода, отсоединив вибромотор от материнской платы.

С помощью лопатки поднимите язычки на выделенных красном и оранжевом шлейф-коннекторах. Аккуратно извлеките шлейфы из их разъёмов.

Удалите винт Phillips #0, 3,0 мм.

С помощью пинцета отогните ленту, расположенную в нижних углах материнской платы.

Используйте лопатку, чтобы отодвинуть защёлку, удерживающую материнскую плату. Пока защёлка отодвинута, с помощью пластикового инструмента подденьте материнскую плату и приподнимите её.

Положите телефон на бок, чтобы аккуратно приподнять материнскую плату и обнажить её последний разъём.

Плоским концом лопатки отщёлкните разъём.

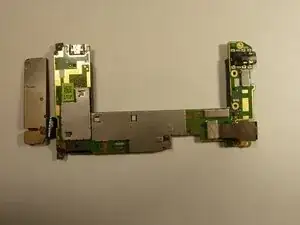

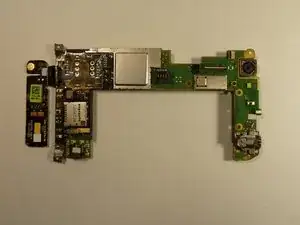

Переверните материнскую плату так, чтобы была видна её обратная сторона.

С помощью пинцета оттяните камеру назад и удерживайте её.

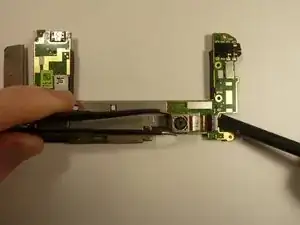

Используйте лопатку, чтобы разблокировать шлейф камеры в её разъёме.

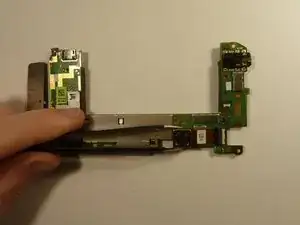

Пинцетом потяните шлейф вверх и отсоедините камеру от материнской платы.

Шлейф приклеен к задней стороне ЖК-дисплея лентой. Медленно тяните шлейф назад, и лента последует за ним.
