Замена USB-порта HTC One S

Рекомендуем очистить микроволновую печь перед началом, так как грязь на дне может пристать к нагревателю.

Поместите нагреватель в центр микроволновки.

Для микроволновых печей с вращающейся платформой: убедитесь, что тарелка вращается свободно. Если нагреватель застрянет, он может перегреться и загореться.

Нагрейте нагреватель в микроволновке тридцать секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. Нагреватель достаточно разогрет, когда он едва становится слишком горячим, чтобы прикоснуться.

В процессе ремонта по мере остывания нагревателя повторно разогревайте его в микроволновке по дополнительным тридцати секунд за раз.

Не допускайте перегрева нагревателя во время ремонта. Перегрев может привести к разрыву нагревателя. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к нагревателю, если он кажется вздутым.

Если середина нагревателя по-прежнему слишком горячая для прикосновения, продолжайте работать с ним, пока он немного не остынет, прежде чем снова нагревать. Правильно нагретый нагреватель должен оставаться тёплым до 10 минут.

Снимите нагреватель из микроволновки, держа его за один из двух плоских концов, чтобы избежать горячей середины.

Нагреватель будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть нагреватель в кипящей воде.

Наполните кастрюлю или сковороду водой так, чтобы нагреватель полностью погрузился.

Доведите воду до кипения. Выключите нагрев.

Поместите нагреватель в горячую воду на 2–3 минуты. Убедитесь, что нагреватель полностью погружён в воду.

Достаньте нагретый нагреватель из воды щипцами.

Тщательно высушите нагреватель полотенцем.

Нагреватель будет очень горячим, поэтому держите его только за концевые бирки.

Нагреватель готов к использованию! Если нужно повторно разогреть нагреватель, доведите воду до кипения, выключите нагрев и поместите нагреватель в воду на 2–3 минуты.

Держа за бирку, поместите разогретый нагреватель поперёк нижней крышки корпуса.

Оставьте нагреватель на месте как минимум на минуту, чтобы смягчить клей под крышкой.

Осторожно вставьте медиатор в угол зазора между нижней крышкой и задней панелью.

Проведите медиатором вдоль боковой части крышки, поддевая её и отрывая от клея по ходу движения.

Используйте пальцы, чтобы сдвинуть нижнюю крышку с остальной части телефона.

Начиная с паза возле разъёма для наушников, используйте пластиковый инструмент для вскрытия, чтобы приподнять верхнюю крышку.

Используйте пальцы, чтобы снять верхнюю крышку с остальной части телефона.

Удалите следующие винты, крепящие заднюю панель к остальной части телефона:

Два винта Phillips #00 длиной 3,15 мм

Один винт Torx T5 длиной 4,15 мм

Один винт Torx T5 длиной 4 мм

Поместите пальцы по обе стороны телефона и аккуратно надавите вверх на заднюю панель.

Важно начинать снизу телефона, потому что задняя панель оборачивается вокруг передней части вверху, что делает невозможным начало поддевания с той стороны.

Оттяните заднюю панель от остальной части телефона руками.

Используя заострённый конец лопатки, приподнимите кабель батареи и отсоедините разъём.

Переключившись на плоский конец лопатки, проведите под батареей и оторвите её от клея.

Извлеките батарею из телефона.

Удалите три винта Phillips #00 длиной 3,15 мм с бирюзового корпуса.

С помощью пластикового инструмента для вскрытия приподнимите бирюзовый корпус с конца возле разъёма для наушников.

Снимите бирюзовую крышку с телефона.

Фильтр камеры теперь свободен, поэтому удалите его пинцетом.

Используйте пинцет, чтобы приподнять жёлтую полиимидную ленту, закрывающую ZIF-разъёмы.

Используйте заострённый конец медиатора, чтобы приподнять белую защёлку на самом большом ZIF-разъёме напротив USB-разъёма.

Используйте заострённый край медиатора, чтобы вытянуть ZIF-кабель из его разъёма.

Для этого возможно придётся медленно работать с обеих сторон, пока весь кабель не освободится.

Повторите процедуру из шагов 19 и 20, чтобы извлечь кабели из оставшихся ZIF-разъёмов.

Используя заострённый конец медиатора, отщёлкните антенный кабель от его разъёма на плате.

Удалите винт Phillips #00 длиной 3,15 мм с материнской платы.

Снимите материнскую плату с остальной части телефона.

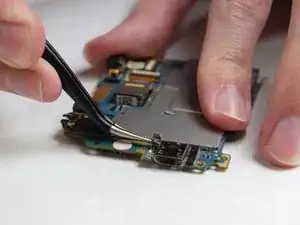

С помощью пинцета удалите клейкую ленту вокруг USB-порта.

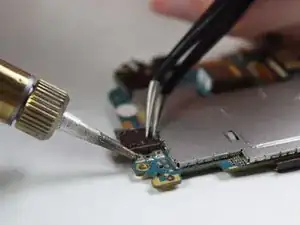

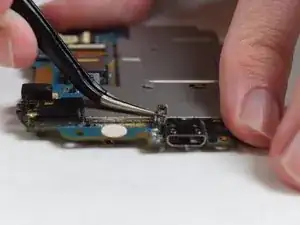

Нагрейте паяльником, установленным на 400 °C, паяные соединения по бокам USB-порта. Используйте пинцет, чтобы поднять порт с платы.

При работе с оборудованием высокой температуры следует соблюдать крайнюю осторожность, чтобы снизить риск получения ожогов.

При выпаивании соединений следует соблюдать осторожность, так как тепло может расплавить пластиковый корпус порта. Настоятельно рекомендуется ознакомиться с руководством по пайке поверхностно-монтируемых компонентов перед продолжением.
