Замена вибромотора HTC One S

Рекомендуем очистить микроволновку перед началом, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновки.

Для микроволновок с вращающейся платформой: убедитесь, что тарелка вращается свободно. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва горячий на ощупь.

В ходе ремонта, по мере остывания iOpener, разогревайте его в микроволновке дополнительно по тридцать секунд каждый раз.

Осторожно: не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать свыше 100˚C (212˚F).

Никогда не касайтесь iOpener, если он выглядит вздутым.

Если середина iOpener все еще слишком горячая, продолжайте использовать его, ожидая, пока он немного остынет перед повторным нагревом. Правильно нагретый iOpener должен оставаться тёплым до 10 минут.

Достаньте iOpener из микроволновки, держа его за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому осторожно обращайтесь с ним. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Заполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы достать нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому удерживайте его только за плоские язычки.

Ваш iOpener готов к использованию! Если нужно разогреть iOpener повторно, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Держа за ярлык, поместите нагретый iOpener поперёк нижней крышки корпуса.

Дайте iOpener постоять не менее минуты, чтобы клей под крышкой размягчился.

Осторожно вставьте плоский инструмент для вскрытия в угол зазора между нижней крышкой и задней панелью.

Проведите инструментом вдоль стороны корпуса, отрывая его от клея по мере продвижения.

Используя пальцы, снимите нижнюю крышку с остальной части телефона.

Начиная с паза возле разъёма для наушников, используйте пластиковый инструмент для вскрытия, чтобы приподнять верхнюю крышку.

Используя пальцы, снимите верхнюю крышку с остальной части телефона.

Удалите следующие винты, крепящие заднюю панель к остальной части телефона:

Два винта Phillips #00 длиной 3.15 мм

Один винт Torx T5 длиной 4.15 мм

Один винт Torx T5 длиной 4 мм

Поместите пальцы по обе стороны телефона и аккуратно надавите вверх на заднюю панель.

Важно начинать снизу телефона, поскольку задняя панель оборачивается вокруг передней части вверху, что делает невозможным начать поддевание сверху.

Отведите заднюю панель от остальной части телефона руками.

Используя заострённый конец лопатки, приподнимите кабель батареи и освободите разъём.

Переключившись на плоский конец лопатки, подведите её под батарею и оторвите её от клея.

Извлеките батарею из телефона.

Удалите три винта Phillips #00 длиной 3.15 мм из бирюзового корпуса.

Используя пластиковый инструмент для вскрытия, приподнимите бирюзовый корпус от конца возле разъёма для наушников.

Снимите бирюзовую крышку с телефона.

Камера теперь может свободно перемещаться, поэтому удалите фильтр с помощью пинцета.

Используйте пинцет, чтобы приподнять жёлтую полиимидную ленту, закрывающую ZIF-разъёмы.

Используйте заострённый конец лопатки, чтобы приподнять белую защёлку на большем ZIF-разъёме напротив USB-разъёма.

Используйте заострённый край лопатки, чтобы вынуть ZIF-кабель из его разъёма.

Для этого возможно придётся медленно работать с обеих сторон, пока кабель полностью не освободится.

Повторите процедуру из шагов 19 и 20, чтобы извлечь кабели из оставшихся ZIF-разъёмов.

Заострённым концом лопатки отщёлкните антенный кабель от его разъёма на плате.

Удалите винт Phillips #00 длиной 3,15 мм с платы.

Снимите плату с остальной части телефона.

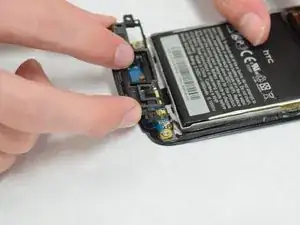

Снимите пластиковый корпус с узла телефона.

Если трудно снять корпус, используйте пластиковую лопатку, чтобы аккуратно поддеть его.

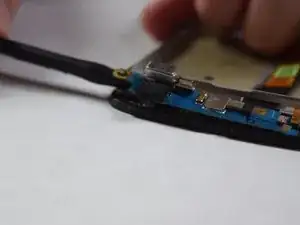

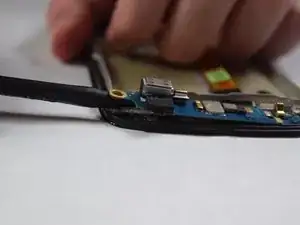

С помощью нейлоновой лопатки извлеките печатную плату из телефона.

Используйте металлическую лопатку только в крайнем случае, так как она может повредить телефон.

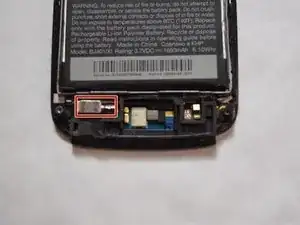

Компонент, обозначенный в красном прямоугольнике, — это вибромотор. Удалите компонент, распаяв контакты поверхностного монтажа.
