Замена разъёма для наушников Motorola RAZR Maxx HD
Для доступа к разъёму для наушников необходимо снять материнскую плату. В этом руководстве требуется удалить различные винты и детали, поэтому работайте в чистой и организованной обстановке, чтобы не потерять компоненты.
Шаг 1
Используйте отвертку Torx T5, чтобы выкрутить два винта 5,0 мм в нижней части телефона.
Шаг 2
Чтобы извлечь SIM-карту, разогнутой скрепкой нажмите на металлическую пластину на левой стороне телефона, пока она не отщелкнется.
Шаг 3
Осторожно сдвиньте экран в направлении верхнего края телефона и наклоните экран, чтобы открыть чёрные гибкие шлейфы.
НЕ снимайте экран полностью, иначе гибкие шлейфы будут повреждены.
Шаг 4
Открепите два чёрных ленточных шлейфа, аккуратно поддев место соединения лопаткой. Затем поднимите экран и снимите его.
Убедитесь, что шлейфы сняты перед полным удалением экрана.
При сборке выровняйте белые метки на кромке экрана, чтобы обеспечить правильное соединение.
Шаг 5

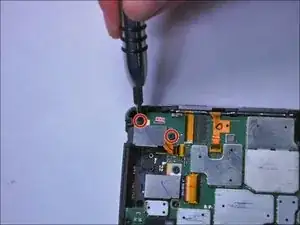

Используйте отвертку Torx T5, чтобы выкрутить два винта 4,0 мм на крышке разъёма для наушников в верхнем правом углу.
Шаг 6
С помощью лопатки отожмите ленточный шлейф на крышке разъёма для наушников, надавив на место соединения.
Снимите крышку с материнской платы.
Шаг 7

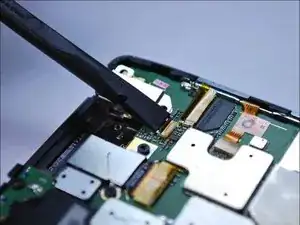

Остроконечным концом лопатки аккуратно подденьте разъём для наушников на материнской плате и извлеките его.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
