Замена внешнего динамика Motorola RAZR Maxx HD
Внешний динамик расположен под платой телефона, поэтому для доступа к динамику необходимо извлечь плату. В этом руководстве выполняется удаление различных винтов и деталей — работайте в чистом и организованном месте, чтобы не потерять компоненты.
Шаг 1
Используйте отвертку Torx T5, чтобы отвернуть два винта 5.0 мм внизу телефона.
Шаг 2
Чтобы извлечь SIM-карту, разогнутой скрепкой нажмите на металлическую пластину на левой стороне телефона, пока она не выскочит.
Шаг 3
Аккуратно сдвиньте экран к верхнему краю телефона и наклоните экран, чтобы обнажить черные гибкие шлейфы.
НЕ удаляйте экран полностью, чтобы не повредить гибкие шлейфы.
Шаг 4
Освободите два черных ленточных гибких шлейфа, аккуратно поддев соединение лопаткой и потянув вверх. Затем поднимите экран и снимите его.
Обязательно отсоедините гибкие шлейфы до полного снятия экрана.
При сборке выровняйте белые полосы на краю экрана для восстановления соединения.
Шаг 5
Удалите пластиковую желтую ленту с разъема батареи с помощью лопатки.
Отожмите оранжевое соединение, чтобы отсоединить его от материнской платы.
Шаг 6
Отверткой Torx T5 вывинтите все десять винтов 4.0 мм на материнской плате.
Шаг 7
Пинцетом снимите прозрачную пластиковую крышку с динамика.
Отсоедините соединение, приподняв разъем проводов динамика.
Шаг 8
Пинцетом снимите крышку модуля тыльной камеры.
Шаг 9
Лопаткой отожмите желтый ленточный шлейф крышки разъема наушников, нажав вверх на соединение.
Снимите крышку с материнской платы.
Шаг 10
С помощью лопатки отожмите желтый гибкий шлейф на правой стороне телефона, подняв фиксирующий зажим.
Шаг 11
Вставьте лопатку между материнской платой и задней панелью.
Продвигайтесь по всему краю платы, чтобы освободить её, и снимите с задней части телефона.
Шаг 12

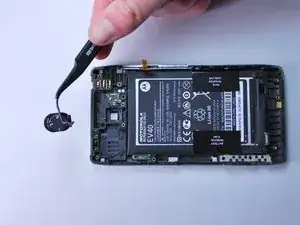

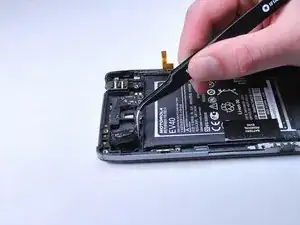

Пинцетом извлеките динамик из верхнего левого угла телефона, потянув вверх.
Заключение
Для повторной сборки устройства выполните действия в обратном порядке.
Перевод руководства с ifixit.com
