Замена разъема телефона ATT CL2940
Со временем и при чрезмерном использовании внутренний разъем телефона ATT CL2940 может быть поврежден. Это может привести к плохому соединению между телефоном и слухавкой. Замена поврежденного внутреннего разъема решит эту проблему.
Перед началом этой работы всегда важно убедиться, что у Вас есть правильные инструменты. Для работы понадобятся профессиональный набор инструментов, набор прецизионных пинцетов и набор металлических лопаток. Как только все это будет приобретено, просто следуйте инструкциям для легкого ремонта.
Шаг 1

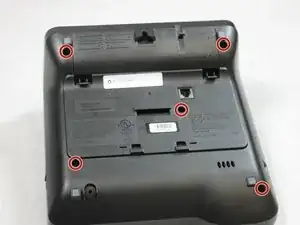

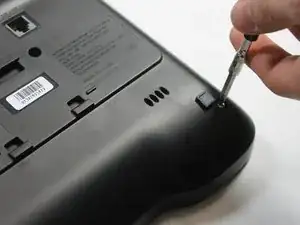

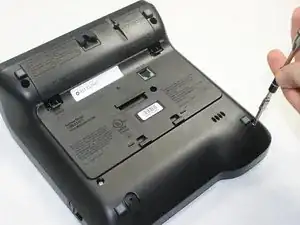

Удалите пять шурупов Phillips #1 длиной 9.5 мм с задней панели телефона.
Шаг 2

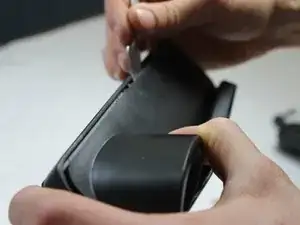

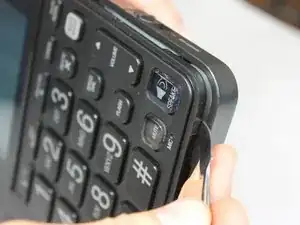

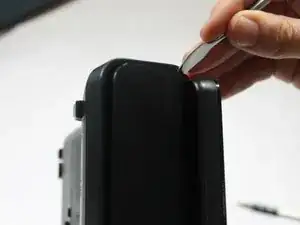

Вставьте металлическую лопатку в щель и продолжайте двигаться вокруг к передней панели телефона.
Будьте осторожны, чтобы не сломать зажимы, которые удерживают заднюю панель на передней панели.
Шаг 3

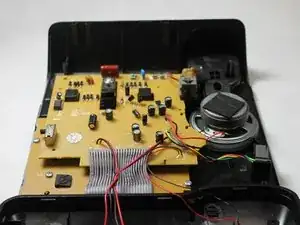

При опускании задней панели будьте осторожны, чтобы не оторвать провода от внутренних компонентов.
Шаг 4

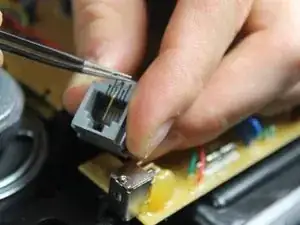

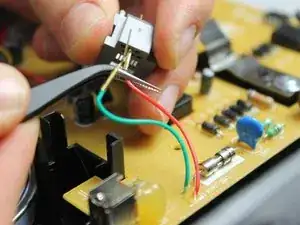

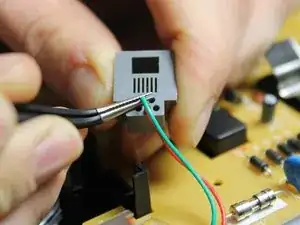

С помощью прецизионных пинцетов поднимите золотые концы зеленого и красного проводов вверх.
Провода вытащены из двух из шести отверстий. Убедитесь, что вы помните, из каких отверстий вы вытащили провода.
Сгибайте провода медленно и осторожно, чтобы не сломать их.
Шаг 5

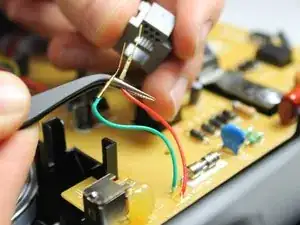

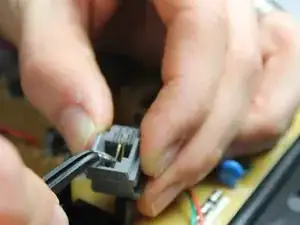

После сгибания золотых проводов вытащите провода с задней стороны разъема телефона.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
