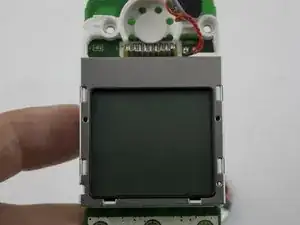

Замена ЖК-экрана трубки ATT EL52300
Это руководство требует интенсивного демонтажа других деталей, таких как плата трубки и динамики. Пожалуйста, обратитесь к ранее упомянутым руководствам по замене, чтобы завершить ЭТО руководство. Потенциальной опасностью является воздействие разряда, который вы несёте внутри, на плату, поэтому следует использовать антистатический браслет для предотвращения этого. Также требуется пайка некоторых компонентов. Это руководство по ремонту нужно, когда возникают проблемы с чёткостью экрана, которые можно устранить заменой экрана телефона.
Шаг 1
Найдите выступ там, где крышка батарейного отсека соприкасается с телефоном. Поместите сюда большой палец, нажмите и сдвиньте крышку вниз.
Шаг 2
Отключите батарею, сжав пальцами небольшой белый разъём и подняв его вверх.
Не тяните за сам провод, так как вы можете повредить провод!
Батарея теперь отсоединена и готова к извлечению путём подъёма.
Шаг 3
Удалите два винта длиной 3,75 мм отвёрткой PH1.
Шаг 4
Используйте пластиковый медиатор для снятия корпуса трубки.
Будьте осторожны, не поднимайте корпус слишком высоко, так как кабель звонка прикреплён к корпусу.
Шаг 5
Снимите два винта длиной 3,65 мм на плате с помощью отвёртки PH1.
Используйте антистатический браслет, чтобы предотвратить повреждение платы.
Шаг 6
Плата соединена с механизмом звонка, который защёлкивается на задней панели трубки.

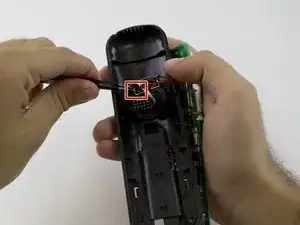

Отщёлкните указанную защёлку с помощью острого пинцета.
Отсоединив плату от задней панели, переверните её так, чтобы дисплей был обращён к вам.
Шаг 7

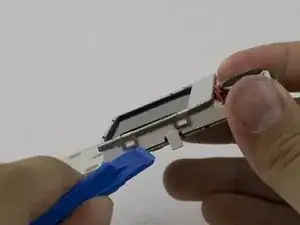

Чтобы добраться до соединения между дисплеем и платой, снимите корпус дисплея с помощью пластикового медиатора.

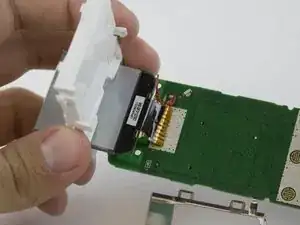

Белый корпус имеет вырез. Вам нужно будет продеть через этот вырез дисплей и динамик.
Шаг 8

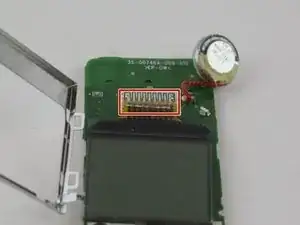

Дисплей имеет ряд запаянных соединений с платой. Все они должны быть распаяны с помощью паяльного инструмента, чтобы экран можно было снять.
Пожалуйста, обратитесь к Как припаивать и выпаивать соединения для помощи по пайке.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
