Замена и очистка кнопочной панели AT&T CL4940
Это руководство даёт пошаговые инструкции по доступу к внутренностям кнопочной панели вашего проводного автоответчика AT&T CL4940. От вскрытия корпуса до снятия материнской платы и платы кнопочной панели — это руководство поможет вам устранить неисправности кнопок или прилипание клавиш. Обязательно выполняйте все шаги в порядке и обращайте внимание на примечания в ходе руководства.
Шаг 1
Перед началом разборки отключите устройство от питания.

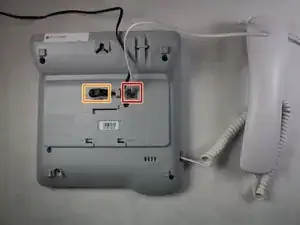

Снимите телефонный кабель с задней крышки устройства.
Отсоедините сетевой шнур от боковой части устройства.

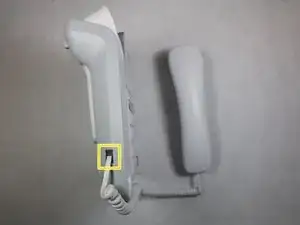

Снимите телефонный кабель с боковой части устройства.
Шаг 2

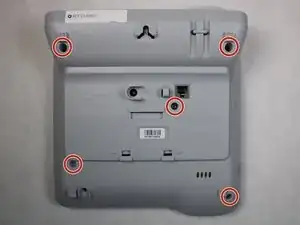

Снимите пять винтов 4 мм × 10 мм с задней крышки устройства, используя отвертку Phillips №1.
Шаг 3

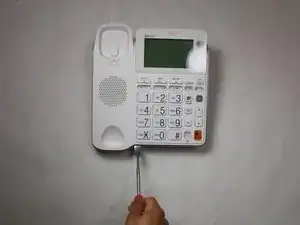

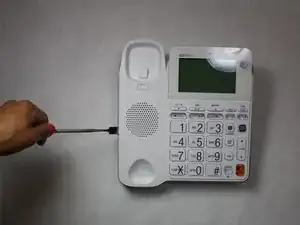

Используя металлическую лопатку, отоприте белую пластиковую крышку от серой пластиковой нижней части. Начните снизу, под клавиатурой, и равномерно обходите корпус.
По краю корпуса каждые несколько дюймов расположены защёлки. Их может быть трудно разъединить.

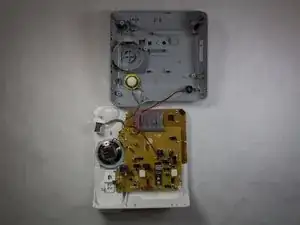

После разделения белой пластиковой крышки и серой пластиковой нижней части внутренности устройства станут доступны.
Шаг 4

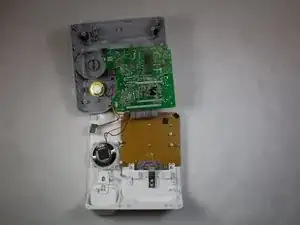

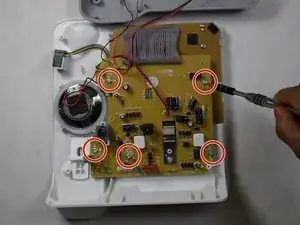

Снимите пять винтов 5 мм × 5 мм, расположенных на жёлтой стороне материнской платы, используя отвертку Phillips №1.

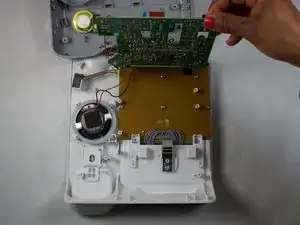

Уберите материнскую плату в сторону.
Шаг 5

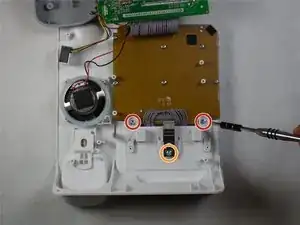

Снимите два больших винта кнопочной панели 5 мм × 8 мм, используя отвертку Phillips №1.

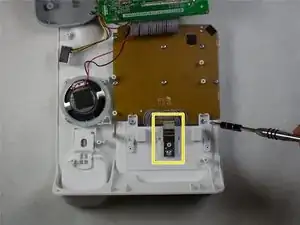

Снимите защёлочный винт 5 мм × 6 мм, используя ту же отвертку.
Снимите маленькую металлическую защёлку.

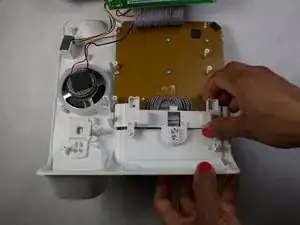

Снимите пластиковую пластину, ранее зафиксированную винтами и защёлкой.
Шаг 6

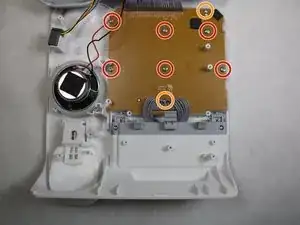

Снимите оставшиеся шесть больших винтов кнопочной панели 5 мм × 8 мм, используя отвертку Phillips №1.
Снимите два маленьких винта кнопочной панели 3 мм × 6 мм, используя ту же отвертку.

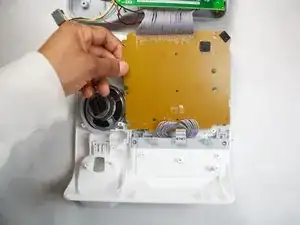

Возьмитесь за край платы кнопочной панели и оторвите её от стоек для винтов.

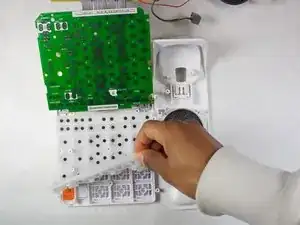

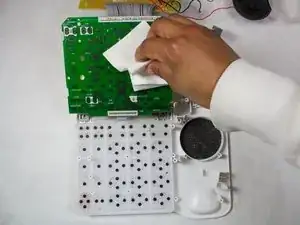

Используя чистое полотенце или тряпку, отведите плату кнопочной панели от клавиш, расположенных ниже.
Отложите плату кнопочной панели в сторону для дальнейшей разборки.
Шаг 7
Снимите белую резиновую прокладку и отложите её для очистки.
Снимите основную клавиатуру и оставшиеся клавиши. Запомните расположение каждой клавиши для повторной сборки.
Очистите резиновую прокладку влажным бумажным полотенцем, чтобы удалить пыль и посторонние вещества.
Замените любые сломанные или треснувшие клавиши.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
