Замена клавиатуры ATT Trimline 210M
В этом руководстве показано, как заменить клавиатуру на телефоне. Возможно, потребуется замена, если клавиатура не работает при попытке набора номера.
Шаг 1
Откройте телефон металлической лопаткой, вставив её внизу рядом с входом для шнура.
Будьте осторожны с прикладываемой силой, чтобы пластик не треснул.
Шаг 2
Поднимайте лопатку вверх одновременно с поднятием верхней части корпуса телефона.
Шаг 3
После отщёлкивания нижней половины корпуса потяните вверх от показанного на фотографии места, чтобы отсоединить верхнюю половину корпуса.
Шнур, соединяющий динамик, короткий и может отсоединиться при неосторожных действиях.
Шаг 4
Перед вами откроется материнская плата и динамик.
Шаг 5
Удалите два винта длиной 10 мм при помощи 1/4" отвёртки и крестообразной насадки J1.
Шаг 6
Осторожно сдвиньте материнскую плату вверх, чтобы снять её.
Шаг 7

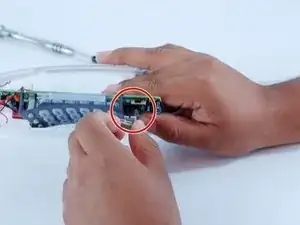

Снимите переключатель громкости динамика перед попыткой отделить клавиатуру.
Шаг 8
Осторожно отожмите чёрные фиксирующие язычки, чтобы освободить материнскую плату.
Шаг 9

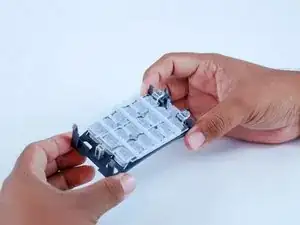

Снимите узел клавиатуры.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
