Замена микрофона Plantronics Voyager Legend

Ослабьте защелки, удерживающие модуль вместе.

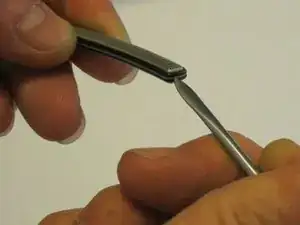

Используйте острый конец небольшой металлической лопатки, чтобы начать разъединение защёлок на конце устройства.

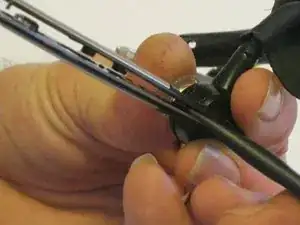

После первоначального разъединения используйте плоский конец пластиковой лопатки, чтобы продолжить ослабление защёлок, следуя по периметру модуля микрофона.

Полностью снимите верхнюю часть пластикового корпуса, чтобы открыть металлическую защитную пластину.

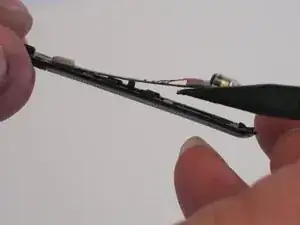

Используйте пинцет, чтобы снять металлическую защитную пластину. Для этого приподнимите её с места.

Найдите кнопку регулировки громкости с тыльной стороны модуля микрофона, рядом с модулем наушников.

Используйте пинцет, чтобы поднять и извлечь кнопку регулировки громкости.

Обратите внимание на ориентацию кнопки громкости, в частности на выступы, удерживающие её на месте.

Снимите звуковую трубку.

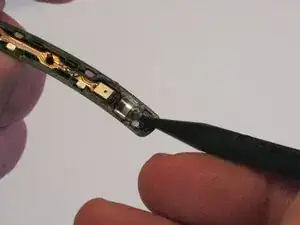

Вставьте острый конец пластиковой лопатки, чтобы поднять звуковую трубку с места.

Отключите провода, подключённые к звуковой трубке.

Если необходимо заменить только звуковую трубку, остановитесь на этом шаге и выполните остальные шаги в обратном порядке для сборки.

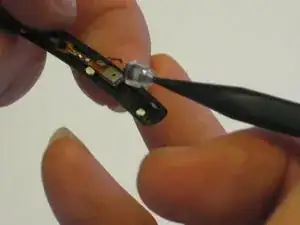

Снимите плату.

Используйте острый конец пластиковой лопатки, чтобы начать поднимать плату с места. Начните с конца, ближайшего к месту крепления звуковой трубки.

Используйте плоский конец пластиковой лопатки, чтобы продолжить поднятие платы с места.

Обратите внимание на направляющие штифты, удерживающие плату на месте.

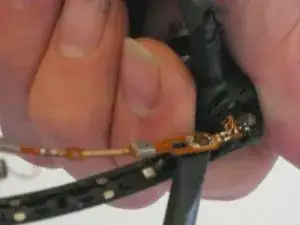

Получите доступ к проводам, подключённым к схеме.

Используйте лопатку, чтобы убедиться, что плата полностью освобождена.

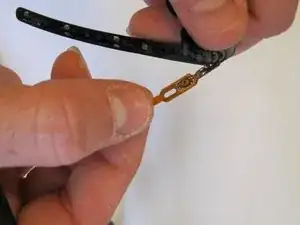

Оголите провода, чтобы можно было их отключить.

Установите новую плату.

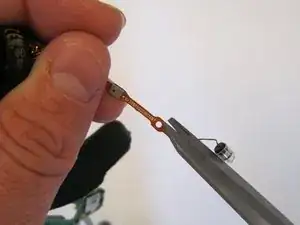

Отрежьте провода с помощью бокорезов. Ножницы подойдут, если бокорезов нет под рукой.

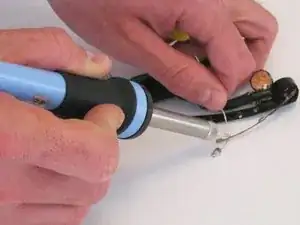

Припаяйте провода к соответствующим местам на новой плате.

Обратитесь к руководству по пайке iFixit за помощью в процессе пайки.
