Замена динамика трубки ATT CL2940
У вас искажённый, прерывистый звук в телефонных разговорах или полное отсутствие аудио на проводной линии? Используйте это руководство, чтобы восстановить качество звука на вашей трубке ATT CL2940.
Перед началом замены крайне важно приоритизировать безопасность. Пайка и выпайка связаны с высокими температурами и представляют потенциальную опасность для здоровья вас и окружающих.
Если вы новичок в пайке и выпайке электронных соединений, пожалуйста, ознакомьтесь с нашим Руководством по пайке до начала замены динамика трубки.
Шаг 1

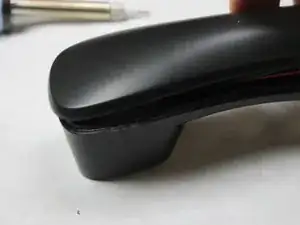

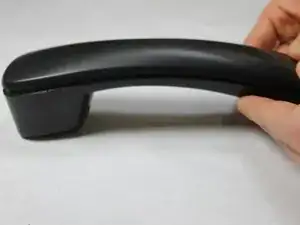

Разъедините две части трубки, раздвинув их концом металлической лопатки или инструмента для вскрытия.
Шаг 2

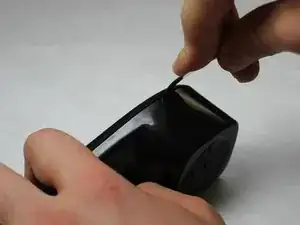

Продолжайте разъединять две части, обрабатывая металлической лопаткой по всему периметру края трубки.
Шаг 3

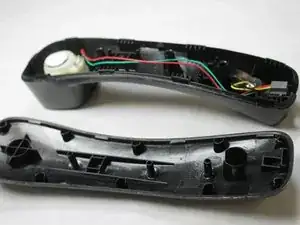

После разъединения двух частей трубки она должна выглядеть как на изображении.
Шаг 4

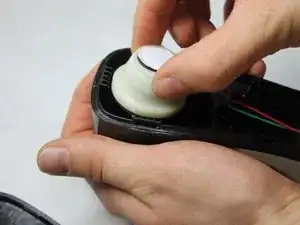

Осторожно вытяните динамик, чтобы отсоединить его от трубки. Динамик расположен в верхней части трубки. Это круглый белый элемент с подключёнными к нему красным и зелёным проводами.
Динамик приклеен к трубке слабо липким клеевым слоем.
Шаг 5

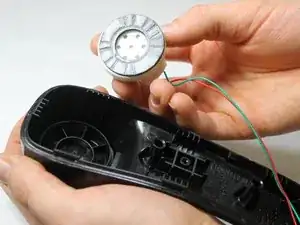

Используйте паяльник, чтобы расплавить существующую пайку на обоих — красном и зелёном — проводах, чтобы полностью снять динамик.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
