Замена динамика ATT EL52300
В этом руководстве показано, как заменить динамик вашего телефона EL52300. Это руководство включает прямой контакт с материнской платой, а также использование паяльного инструмента. Необходимо соблюдать все меры безопасности, указанные в руководстве по замене материнской платы для этого устройства или в руководстве по пайке на этом сайте.
Шаг 1
Найдите выступ, где крышка батареи встречается с телефоном. Положите сюда большой палец и нажмите, сдвинув крышку вниз.
Шаг 2
Отключите батарею, сжав руки на маленьком белом разъеме и подняв его вверх.
Не тяните за провод, так как вы можете повредить его!
Теперь батарея отсоединена и готова к извлечению, просто поднимите её.
Шаг 3
Удалите два винта по 3.75 мм с помощью отвертки PH1.
Шаг 4
Используйте пластиковый инструмент для открытия, чтобы снять корпус телефона.
Будьте осторожны и не поднимайте корпус слишком высоко, так как кабель звонка прикреплён к корпусу.
Шаг 5
Удалите два винта по 3.65 мм на материнской плате с помощью отвертки PH1.
Используйте антистатический браслет, чтобы предотвратить повреждение материнской платы.
Шаг 6

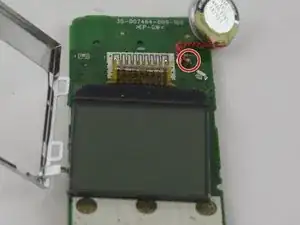

С помощью паяльного инструмента отключите динамик от материнской платы телефона.
Пожалуйста, ознакомьтесь с руководством по пайке и десолитизации соединений для получения инструкций по пайке.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
