Замена кнопок и/или клавиатуры ATT CL2940
Это руководство содержит полные инструкции по замене отсутствующих кнопок и/или клавиатуры проводного громкоговорящего телефона ATT CL2940 черного цвета. Перечислены инструменты, необходимые для успешного выполнения данной работы.
Данный проект необходим тем, кто должен заменить кнопки или клавиатуру на этом устройстве. Это поможет сэкономить деньги и избежать необходимости переходить на новое устройство.
Если требуется дополнительная информация по устранению неисправностей устройства, перейдите по ссылке: Диагностика ATT CL2940. Там содержится несколько инструкций по устранению неисправностей, которые помогут определить технические потребности вашего устройства.
Предостережения, которые необходимо соблюдать при выполнении этой работы:
При установке задней панели будьте осторожны, чтобы не оторвать провода от внутренних компонентов.
Храните винты верхней и нижней плат отдельно друг от друга.
Шаг 1
Выкрутите пять винтов 9,5 мм Phillips #1 с задней панели телефона.
Шаг 2
Вставьте металлическую лопатку в щель и двигайтесь вдоль неё к передней панели телефона.
Будьте осторожны, чтобы не сломать защёлки, удерживающие заднюю панель на передней панели.
Шаг 3

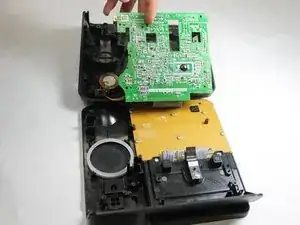

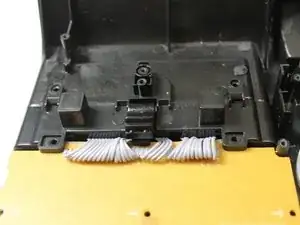

При установке задней панели будьте осторожны, чтобы не оторвать провода от внутренних компонентов.
Шаг 4

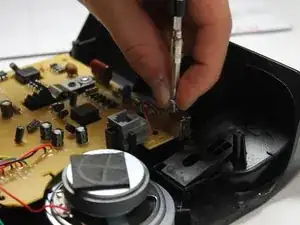

Выкрутите пять винтов 5,6 мм с верхней платы (жёлтой).
Шаг 5

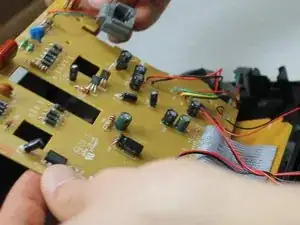

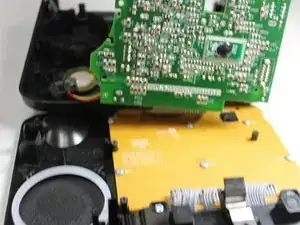

Поднимите верхнюю плату, чтобы получить доступ к нижней плате.
Шаг 6

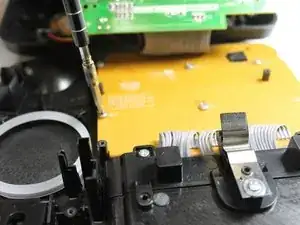

Выкрутите винт 5,6 мм с защёлки за экраном, как показано.
Шаг 7

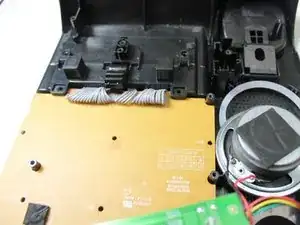

Выкрутите пять винтов 5,6 мм с нижней платы.
Храните винты верхней и нижней плат отдельно друг от друга.
Шаг 8

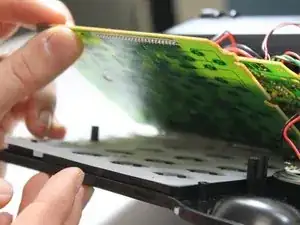

Поднимите нижнюю плату вверх.
Снимите силиконовую прокладку, расположенную над кнопками.
Шаг 9

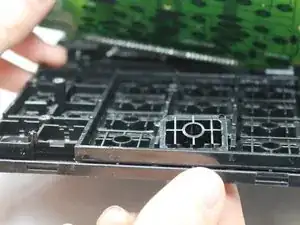

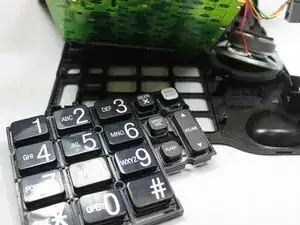

Сдвиньте панель кнопок вверх и вытяните её.
Замените всю панель кнопок или только неисправную кнопку.
Заключение
Чтобы собрать устройство обратно, выполните данные инструкции в обратном порядке.
Перевод руководства с ifixit.com
