Замена порта зарядки Motorola Moto G Stylus 4G (2023)
Полное название устройства: Motorola Moto Stylus 4G (2023)
Номер модели: XT2317-2
Альтернативное название: Moto Stylus 4G (2023)
Цель: Это руководство содержит пошаговые инструкции по замене порта зарядки в Motorola Moto Stylus 4G (2023).
О порте зарядки: В этом устройстве установлен разъём зарядки USB Type-C.
Симптомы неисправности: Если телефон заряжается нестабильно или совсем не заряжается, обратитесь к этому руководству для замены порта зарядки.
Шаг 1
Вставьте медиатор для вскрытия под край корпуса и проведите им по периметру.
Отделите заднюю панель от остальной части телефона.
Шаг 2
Выкрутите семь винтов длиной 4 мм на верхней части телефона отверткой Torx T5.
Шаг 3
Используйте медиатор вдоль кромок, чтобы отделить защитное стекло объектива камеры от платы. Если начать поддевать в месте, указанном на фотографии, вы снимете только верхний пластик, и он отслоится от покрытия. Вместо этого начните с зазора в левом нижнем углу, где есть пространство между рамкой, содержащей объективы, и корпусом телефона.
Шаг 4
Удалите три винта длиной 4 мм с помощью отвертки Torx T5.
Шаг 5
Отожмите верхний периметр с помощью антистатической лопатки и отложите его в сторону.
Шаг 6
Осторожно снимите чёрную вкладку с аккумулятора руками.
Шаг 7
Отключите четыре кабеля, поддев каждый медиатором для вскрытия под край.
Шаг 8
Совместно с медиатором и антистатической лопаткой извлеките старый аккумулятор.
Шаг 9

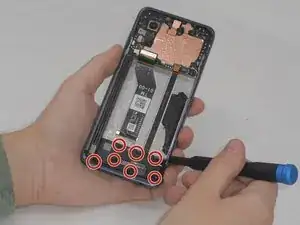

Удалите семь винтов длиной 4 мм отверткой Torx T5.
Шаг 10
Снимите динамик с помощью антистатической лопатки.
Шаг 11

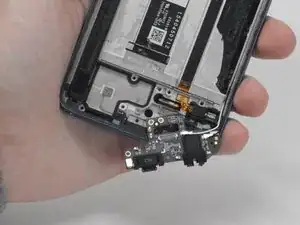

Отключите два антенных разъёма и основной ленточный кабель от платы порта зарядки.
Шаг 12

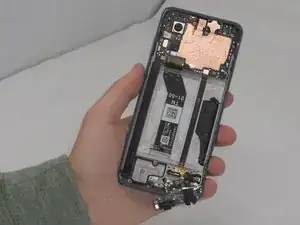

Вытяните неисправный порт зарядки из корпуса устройства.
Заключение
Для сборки устройства выполните указанные шаги в обратном порядке.
Перевод руководства с ifixit.com
