Замена разъёма зарядки Motorola Moto G Stylus (2021)
Если ваш Moto G Stylus 4G плохо держит заряд или совсем не заряжается, используйте это руководство, чтобы заменить неисправный разъём зарядки.
Разъём зарядки — один из основных компонентов телефона, обеспечивающий подачу питания. Неисправный разъём не позволит передавать питание на устройство.
Перед продолжением ознакомьтесь с разъёмом на предмет мусора, который может мешать подключению кабеля. Вы можете использовать такие инструменты, как изопропиловый спирт или антистатическую щётку, чтобы удалить посторонние предметы внутри разъёма.
Перед началом ремонта полностью выключите телефон и отключите его от источников питания.
Шаг 1
Вставьте извлекатель лотка SIM в отверстие.
Удалите SIM-карту и лоток.
Шаг 2
Перед началом разрядите батарею до уровня ниже 25%. Заряженная литий-ионная батарея может загореться и/или взорваться при случайном проколе.
Выключите телефон и отключите зарядное устройство и любые периферийные устройства перед началом разборки.
Положите телефон лицевой стороной вниз.
Нагрейте iOpener и приложите его к задней панели.
В качестве альтернативы используйте фен, чтобы нагреть заднюю панель до состояния, когда она станет почти слишком горячей для прикосновения.
Шаг 3
Вставьте монтажный инструмент в зазор между задней панелью и корпусом.
Когда появится щель, вставьте медиатор на пару миллиметров в зазор.
Проведите медиатором по всему периметру, чтобы разрезать клей, удерживающий заднюю панель.
Если вы чувствуете сильное сопротивление, снова нагрейте проблемные участки.
Снимите заднюю панель.
Шаг 4
Возможно, потребуется снова использовать нагревательное устройство, чтобы удалить клей, закрывающий винты.

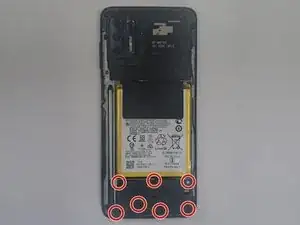

Используйте отвёртку T4 Torx, чтобы снять все семь винтов 3,2 мм, фиксирующих чёрную планку.
Шаг 5

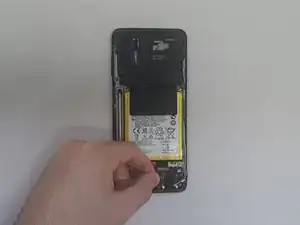

Используйте монтажный инструмент, чтобы приподнять и снять чёрную планку.
Шаг 6

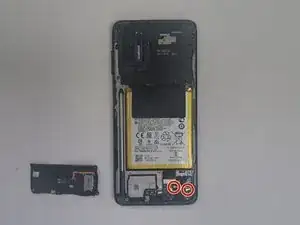

Используйте монтажный инструмент, чтобы приподнять и отсоединить два антенных кабеля.
Шаг 7

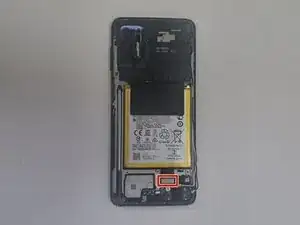

Используйте монтажный инструмент, чтобы приподнять и отсоединить штыревой разъём.
Шаг 8

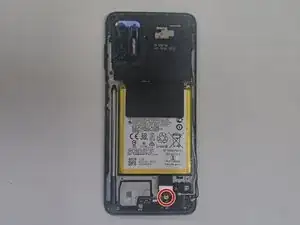

Используйте отвёртку T4 Torx, чтобы выкрутить винт 3 мм, фиксирующий разъём зарядки.
Шаг 9

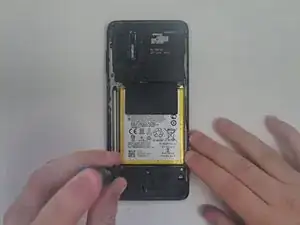

Аккуратно возьмитесь за разъём зарядки и слегка приподнимите его вверх.
Это позволит вытянуть его наружу, не задевая аккумулятор.
Кабель может мешать. Если это происходит, аккуратно подогните его вверх и уберите в сторону. Чтобы не повредить кабель, не применяйте силу; он должен сгибаться вверх при минимальном усилии.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
