Замена камеры Motorola Moto G Stylus (2021)
Если камеры вашего Moto G Stylus 4G не отображают ничего на экране или работают некорректно, следуйте этому руководству по замене.
Перед продолжением убедитесь, что ничто не препятствует обзору камеры и что достаточное количество света попадает на объектив, чтобы отобразить изображение на экране.
Для завершения ремонта вам понадобятся инструменты из руководства по разборке телефона.
Обязательно полностью отключите телефон и отсоедините его от любых прямых источников питания перед началом ремонта.
Шаг 1
Вставьте извлекатель лотка SIM в отверстие.
Уберите SIM-карту и лоток.
Шаг 2
Перед началом разрядите аккумулятор ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или explode при случайном прокалывании.
Выключите телефон и отсоедините зарядное устройство и любые периферийные устройства перед началом разборки.
Положите телефон экраном вниз.
Нагрейте iOpener и приложите его к задней крышке.
В качестве альтернативы используйте фен, чтобы нагреть заднюю крышку, пока она не станет почти слишком горячей для касания.
Шаг 3
Вставьте инструмент для открытия в шов между задней крышкой и шасси.
Как только появится зазор, вставьте пластиковой пиклинг на пару миллиметров в зазор.
Проведите пластиковой пикингом по всему периметру, чтобы разрезать клей, который фиксирует заднюю крышку.
Если вы почувствуете чрезмерное сопротивление, повторно нагрейте проблемные области.
Снимите заднюю крышку.
Шаг 4
Используйте инструмент для открытия, чтобы поднять и снять среднюю рамку.
Шаг 5
Вам может потребоваться снова использовать ваш нагревающий инструмент, чтобы убрать клей, покрывающий винты.
Используйте отвертку Torx T4, чтобы удалить все одиннадцать винтов длиной 3.2 мм, фиксирующих среднюю рамку.
Шаг 6
Используйте инструмент для открытия, чтобы поднять и снять среднюю рамку.
Шаг 7
Снимите черную пленку, закрывающую соединители.
Используйте инструмент для открытия, чтобы поднять и отключить четыре пресс- соединителя.
Используйте инструмент для открытия, чтобы поднять и отключить два соединителя антенны.
Шаг 8
Используйте инструмент для открытия, чтобы поднять и отключить пресс-соединитель передней камеры.
Удалите переднюю камеру.
Шаг 9
Используйте отвертку Torx T4, чтобы удалить два винта длиной 3 мм, фиксирующих основную плату.
Шаг 10
Используйте лопатку, чтобы поддеть краedge на основной плате.
Поднимите и снимите материнскую плату.
Шаг 11

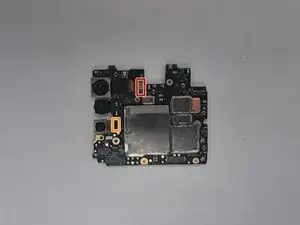

С этого момента вам не нужно снимать все камеры. Перейдите к шагу, который касается вашей камеры, и следуйте этому шагу как последнему. С этого момента вы можете заменить конкретную камеру и следовать инструкциям в обратном порядке, чтобы собрать телефон обратно.
Шаг 12

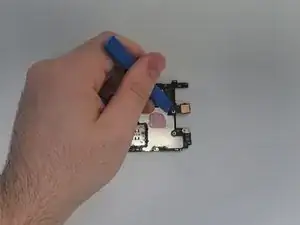

Отключите камеру 1 от основной платы, используя инструмент для открытия.
Шаг 13

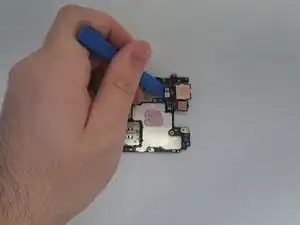

Отключите камеру 4 от основной платы, используя инструмент для открытия.
Шаг 14
Ориентируйте основную плату так, чтобы задняя сторона была направлена вверх.

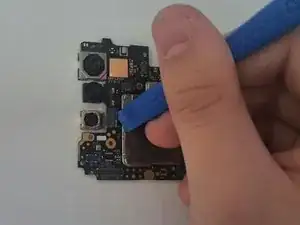

Отключите камеру 2 от основной платы, используя инструмент для открытия.
Шаг 15
Ориентируйте основную плату так, чтобы задняя сторона была направлена вверх.

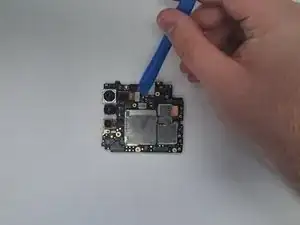

Отключите камеру 3 от основной платы, используя инструмент для открытия.
Шаг 16

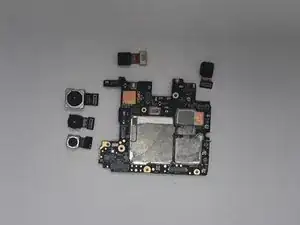

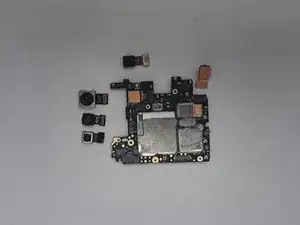

Вставьте новые камеры, следуя инструкциям по удалению в обратном порядке.
Заключение
Для повторной сборки вашего устройства следуйте приведенным выше шагам в обратном порядке.
Отнесите свои электронные отходы к переработчику, сертифицированному R2 или e-Stewards.
Ремонт не удался? Попробуйте некоторые базовые методы устранения неполадок или спросите сообщество Answers за помощью.
