Замена экрана Motorola Moto G Stylus (2020)

Выключите телефон перед разборкой.

Чтобы отремонтировать телефон, потребуется отвернуть аккумулятор. Рекомендуется разрядить телефон перед началом работы.

После выключения телефона извлеките стилус и лоток для SIM-карты из устройства.

Используя нагревательную платформу (или iOpener), разогрейте клей устройства в течение 2–3 минут.

Если используете нагревательную платформу, установите температуру платформы на 80–85 °C.

У меня нет специализированной нагревательной платформы для ремонта устройств, но нагревательная платформа моего 3D-принтера сработала нормально. — Редактор

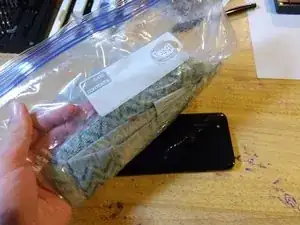

Я использовал влажное полотенце в пакете, разогретое в микроволновке, затем положенное на устройство. — Редактор

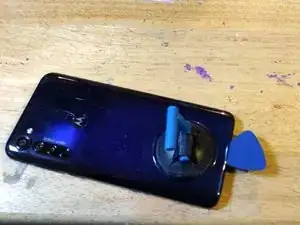

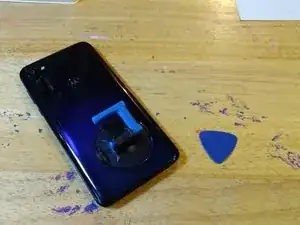

Прикрепите присоску возле нижнего края устройства.

Сильно приподнимите присоску, пока в нижней части телефона не появится зазор, достаточный для вставки медиатора для вскрытия или тонкого конца лопатки Halberd.

Возможно, потребуется приложить немало усилий, чтобы создать этот зазор.

Проведите медиатором для вскрытия или лопаткой Halberd по периметру устройства, чтобы освободить клей.

При повторной сборке устройства можно использовать набор клеевых полос для замены повреждённого клея. Обязательно счистите старые остатки, чтобы обеспечить плотное прилегание.

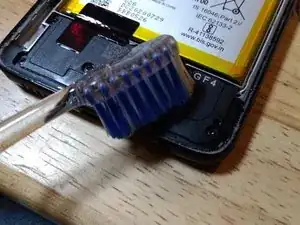

Сейчас хорошее время, чтобы вычистить мусор, который скапливается в зазоре при обычном использовании, до отсоединения каких-либо компонентов. Это предотвратит забивание контактов.

Если удалить весь клей, снимите и сохраните фиксатор стилуса, иначе он выпадет.

После ослабления клея крышки аккуратно прижмите датчик отпечатка пальца и приподнимите заднюю крышку вверх.

Осторожно. Не отрывайте заднюю крышку без прижатия датчика отпечатка пальца. Вы повредите ленточный кабель, который соединяет датчик отпечатка с задней крышкой. Прижать датчик при открытии корпуса позволяет отделить датчик от крышки.

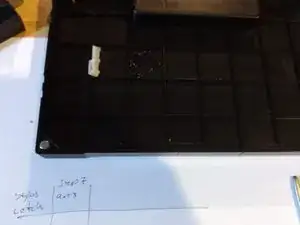

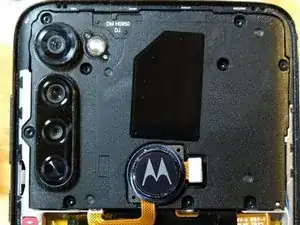

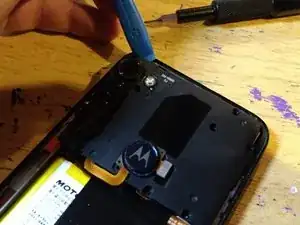

Удалите 9 винтов Torx T3, которыми крышка материнской платы прикреплена к телефону.

Следите за этими винтами. Они все одинаковой длины, однако их легко потерять.

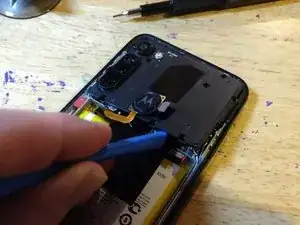

После удаления всех винтов аккуратно подденьте крышку материнской платы и снимите её.

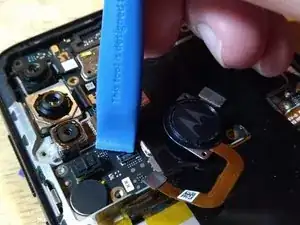

После снятия крышки материнской платы отсоедините датчик отпечатка пальца от телефона с помощью лопатки и отложите его в сторону.

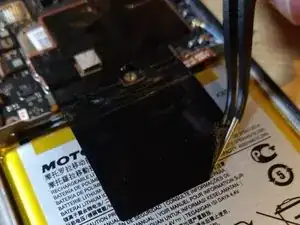

Осторожно приподнимите и частично снимите чёрную ленту в верхней части аккумулятора.

Не снимайте её полностью, только ту часть, которая закрывает аккумулятор и близлежащие разъёмы.

Также следует снять чёрную ленту в нижней части аккумулятора.

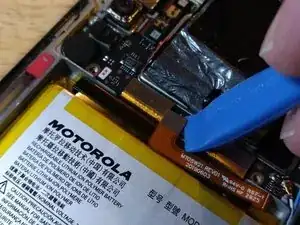

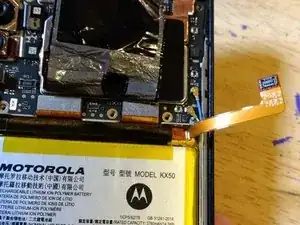

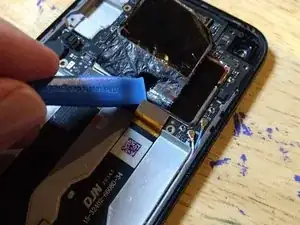

Отсоедините разъём аккумулятора от системной платы с помощью лопатки.

Отогните ленточный кабель аккумулятора от корпуса, чтобы предотвратить повторное соединение аккумулятора.

Чтобы не повредить камеры при разборке, снимите их сейчас.

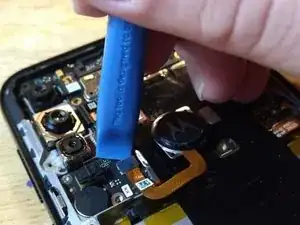

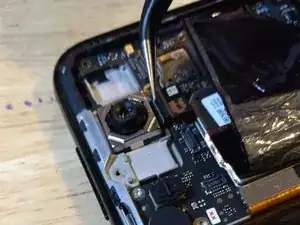

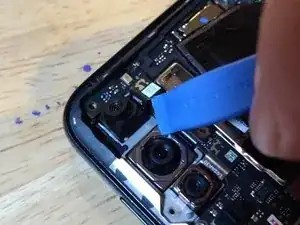

Осторожно отсоедините разъёмы внешних камер от платы с помощью лопатки, затем извлеките камеры из телефона.

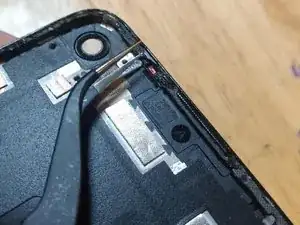

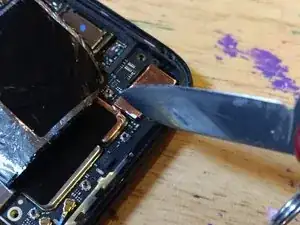

Чтобы снять фронтальную камеру, очень аккуратно разрежьте медную ленту, затем извлеките ленточный кабель с платы.

Убедитесь, что вы режете именно медную ленту, а не ленточный кабель или другие компоненты на плате.

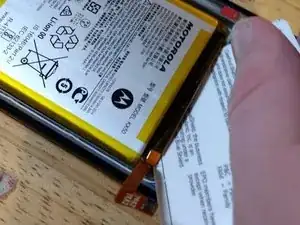

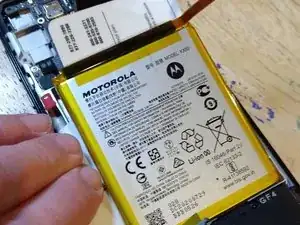

Осторожно подденьте аккумулятор с помощью кредитной карты или монтажных карт, следя за тем, чтобы не согнуть аккумулятор.

Аккумулятор удерживается большим количеством клея, и его извлечение может занять время. Работайте спокойно и постепенно.

Отсоедините разъём дисплея от системной платы и отрежьте его от корпуса.

Разъём дисплея — это разъём, который проходит через другую сторону металлической пластины.

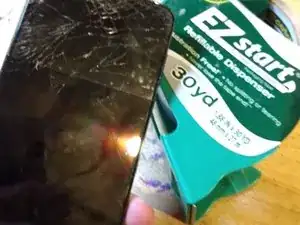

Если дисплей сильно разбит, заклейте его лентой, чтобы удерживать осколки на месте.

Используя нагревательную платформу (или iOpener), разогрейте клей стекла устройства в течение 2–3 минут.

Если используете нагревательную платформу, установите температуру на 80–85 °C.

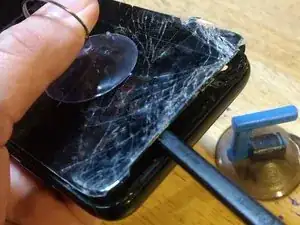

Осторожно подденьте стекло лопаткой Halberd и снимите модуль дисплея.

В зависимости от степени повреждения экрана вам может потребоваться удалить разбитое стекло с клеевой поверхности. Полностью удалять весь клей для замены необязательно. Процесс может потребовать использования пинцета и лопатки. Используйте защитные очки!
