Замена платы PCB в Xiaomi Redmi 2

Используйте плоский конец лопатки, чтобы снять заднюю панель с промежуточной рамки и передней части корпуса.

Вставьте палец в изогнутое отверстие промежуточной рамки.

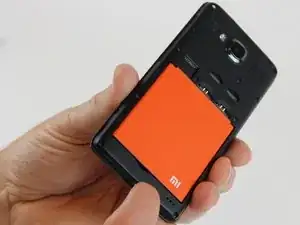

Поднимите аккумулятор и снимите его.

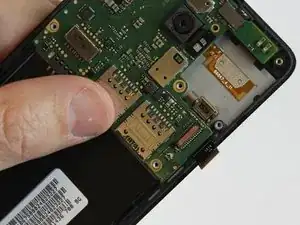

Удалите SIM-карты и/или карты памяти, если они имеются.

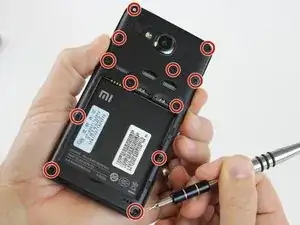

Удалите двенадцать винтов Philips #000 длиной 3,4 мм, удерживающих промежуточную рамку на передней части корпуса.

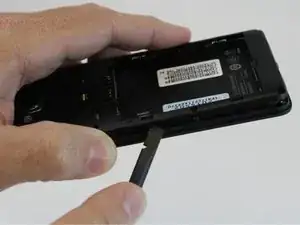

Вставьте лопатку между промежуточной рамкой и передней частью корпуса, постепенно разъединяя обе части, проводя лопаткой по периметру телефона.

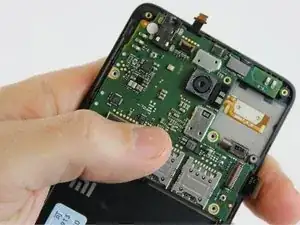

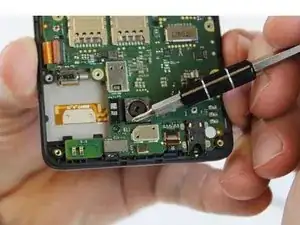

Удалите винт Philips #000 длиной 3,4 мм, который удерживает материнскую плату на передней части корпуса.

Храните этот винт отдельно от начальных двенадцати.

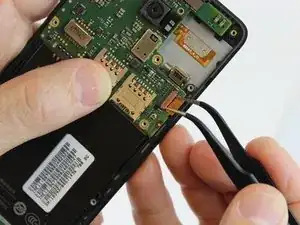

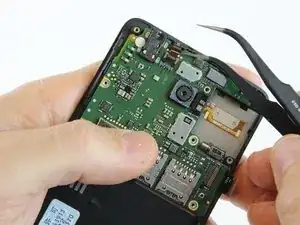

Используя один конец пинцета, отогните коричневый зажим, расположенный над разъемом шлейфа ЖК-дисплея.

Используя один конец пинцета, отогните зажим шлейфа от материнской платы.

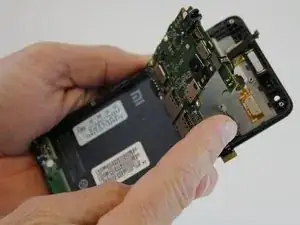

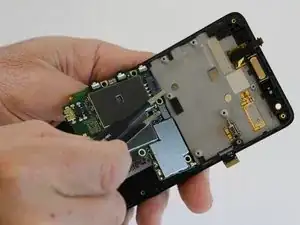

Поднимите и откиньте материнскую плату пальцами.

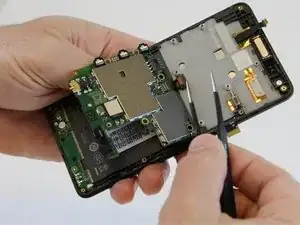

Используя один конец пинцета, поднимите и отогните металлический зажим, расположенный над разъемом датчика приближения.

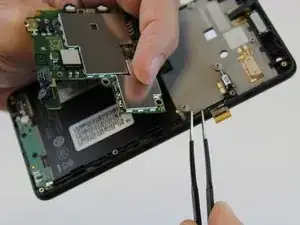

Используя пинцет, отсоедините разъем антенны от материнской платы.

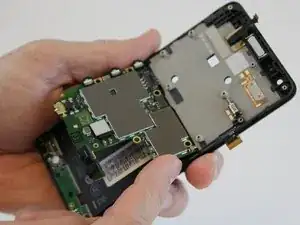

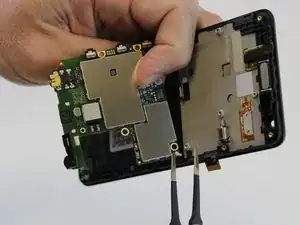

Поднимите материнскую плату из передней крышки и отложите в сторону.

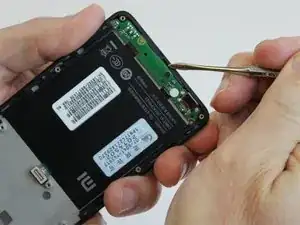

Удалите винт Philips #000 длиной 2,9 мм, который удерживает плату PCB на сборке экрана.

Используя пинцет, поднимите разъем антенны с платы PCB.

Не удаляйте плату PCB в данный момент.

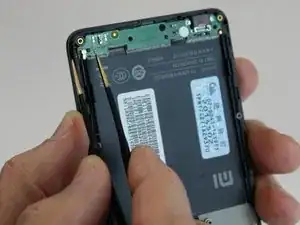

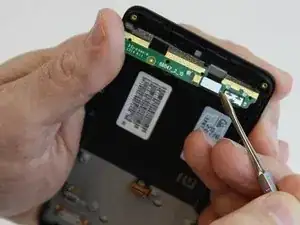

Используя нейлоновую или металлическую лопатку, аккуратно поднимите верхнюю часть платы PCB от сборки экрана.

Используя нейлоновую или металлическую лопатку, отогните серебряный зажим, закрывающий разъем шлейфа.

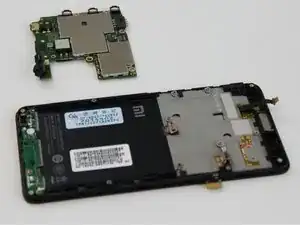

Аккуратно поднимите плату PCB с сборки экрана и отложите в сторону.

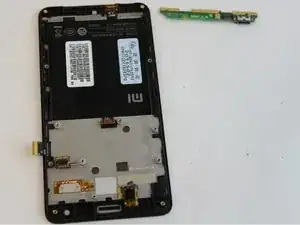

Сборка экрана изображена слева от платы и теперь готова к ремонту или замене.
