Замена экранной сборки Xiaomi Redmi 2

Используйте плоский конец лопатки, чтобы снять заднюю панель с центральной рамы и передней части корпуса.

Вставьте палец в изогнутый вырез центральной рамы.

Поднимите аккумулятор и извлеките его.

При наличии извлеките карты SIM и/или карты памяти.

Выкрутите двенадцать винтов Phillips #000 длиной 3,4 мм, крепящих центральную раму к передней части корпуса.

Вставьте лопатку между центральной рамой и передней частью корпуса и постепенно поддевайте их вдоль периметра телефона, продвигая лопатку по окружности.

Выкрутите винт Phillips #000 длиной 3,4 мм, который крепит материнскую плату к передней части корпуса.

Храните этот винт отдельно от первых двенадцати.

Используя один зубец пинцета, отогните коричневую защёлку, расположенную сверху на разъёме ленточного кабеля ЖК-дисплея.

Используя один зубец пинцета, отогните защёлку кабеля от материнской платы.

Поднимите и откиньте материнскую плату пальцами.

Используя один зубец пинцета, поднимите и отогните металлическую защёлку, расположенную над разъёмом ленточного кабеля фронтального датчика приближения.

Используя пинцет, отсоедините антенный разъём от материнской платы.

Извлеките материнскую плату из передней крышки и отложите в сторону.

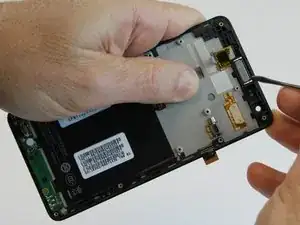

Используя нейлоновую или металлическую лопатку, аккуратно подденьте фронтальный динамик от экранной сборки.

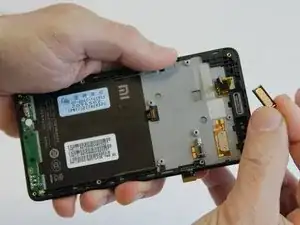

Аккуратно поднимите фронтальный динамик от экранной сборки пальцами.

Выкрутите винт Phillips #000 длиной 2,9 мм, который крепит плату печатной платы к экранной сборке.

Используя пинцет, отсоедините антенный разъём от платы печатной платы.

На данном этапе не извлекайте плату печатной платы.

Используя нейлоновую или металлическую лопатку, аккуратно отогните верхнюю часть платы печатной платы от экранной сборки.

Используя нейлоновую или металлическую лопатку, отогните серебристую защёлку, закрывающую разъём ленточного кабеля.

Осторожно поднимите плату печатной платы с экранной сборки и отложите в сторону.

На изображении экранная сборка находится слева от платы и теперь готова к ремонту или замене.
