Замена дисплея Redmi Note 4 Global

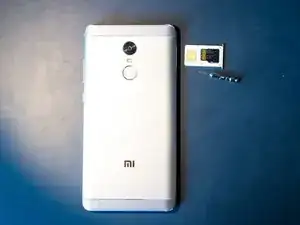

Используйте скрепку или инструмент для извлечения SIM-карт, чтобы вынуть лоток для SIM и карты памяти

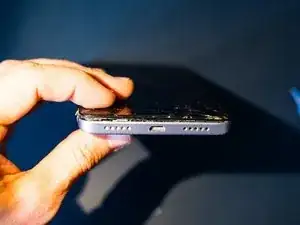

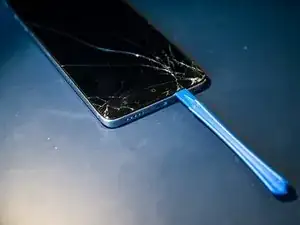

С помощью силиконовой лопатки или похожего монтажного инструмента аккуратно вставьте его в зазор между корпусом и экраном

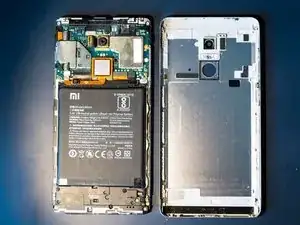

Осторожно отожмите рамку от экрана.

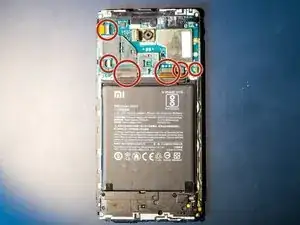

Отключите остальные разъёмы. (На изображении разъём дактилоскопа уже отключён)

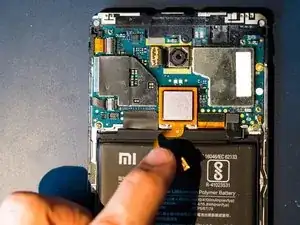

Сначала отключите разъём дактилоскопического сканера

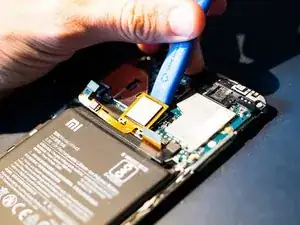

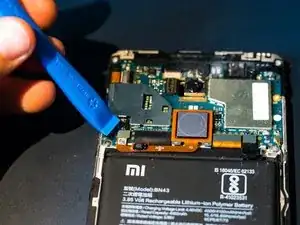

Затем аккуратно отожмите сканер (он приклеен к плате)

Нагрев области сканера феном может помочь

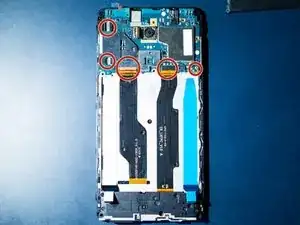

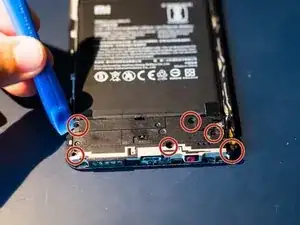

Удалите все винты Phillips, например с помощью отвертки #00 Phillips

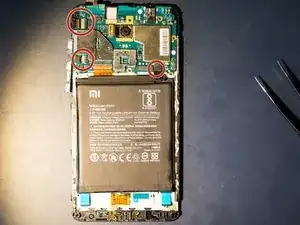

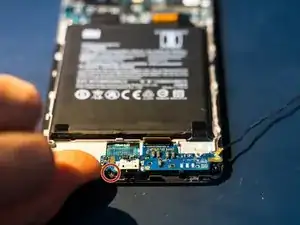

Снимите остальные винты

Осторожно отожмите пластиковые крышки

Снимите пластиковую крышку с верхней части телефона

Осторожное поддевание может помочь ослабить её.

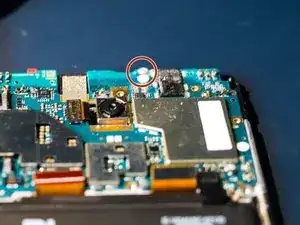

Снимите винт, скрытый под крышкой.

Отодвиньте пластиковую защёлку в сторону, чтобы вынуть основную плату

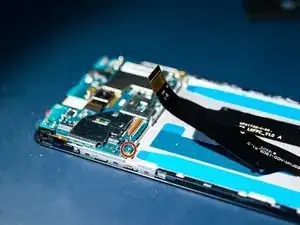

Отключите ленту кабеля

Удалите винт.

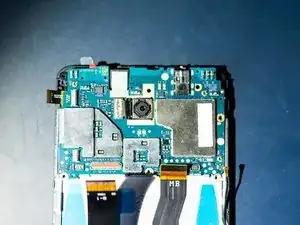

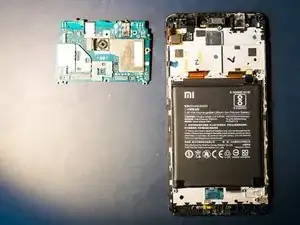

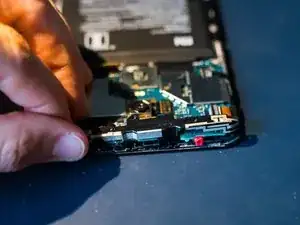

Осторожно извлеките плату

Осторожно отделите планку боковых кнопок от корпуса

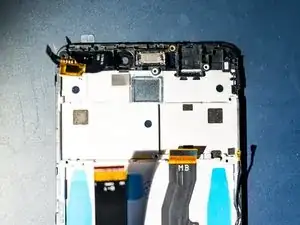

Снимите верхний динамик

Внимание: при снятии динамика две части динамика могут разъединиться. Они держатся только двумя очень тонкими медными проводками!

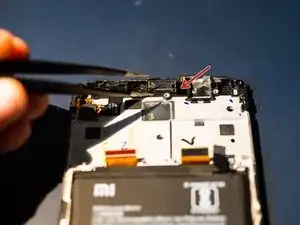

Лучший способ добраться до нижней части динамика и аккуратно поддеть его — действовать в направлении красной стрелки.

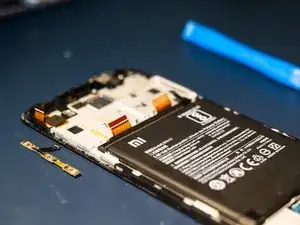

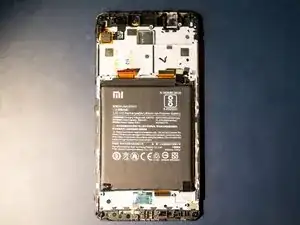

Отделите две клейкие ленты аккумулятора, чтобы вынуть батарею

Тяните максимально плоско и достаточно медленно. Нагрев дисплея феном облегчает процедуру.

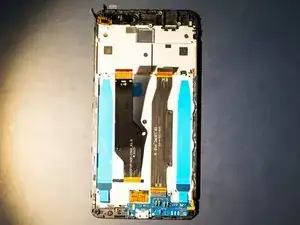

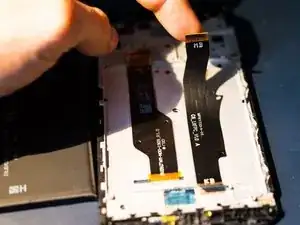

Отключите ленту кабеля платы зарядки. Сохраните её для повторного использования.

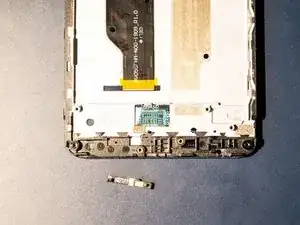

В зависимости от комплектации детали, светодиодную подсветку также можно удалить

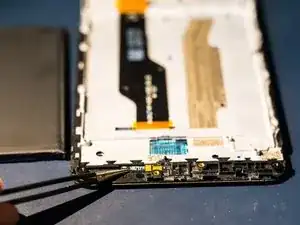

Чтобы снять её, аккуратно подденьте острыми пинцетом или похожим инструментом

Для проверки можно подключить планку кнопок, экран и аккумулятор.

Внимание! При этом повышается риск повреждения разъёмов или аккумулятора. Будьте очень осторожны!

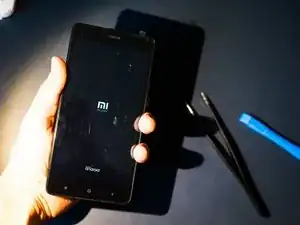

Длительное нажатие на нижнюю кнопку должно включить телефон

Вставьте верхний динамик и прижмите его до крайнего положения

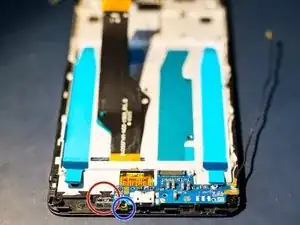

Если ранее была снята, вставьте светодиодную планку (красный круг)

Вставьте плату зарядки в правильное положение и закрепите (синий круг)

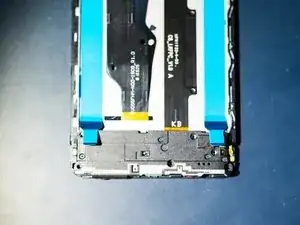

Снимите синюю защитную плёнку с соответствующей клеевой поверхности. Вставьте ленту кабеля в разъём питания

Прижмите кабель плотно к клеевой области

Убедитесь, что всё выровнено правильно

Установите нижнюю пластиковую крышку и закрепите её винтом

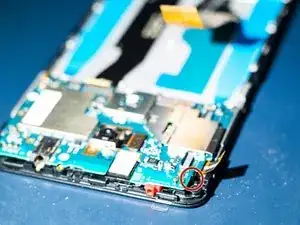

Вставьте основную плату

Используйте металлическую штырь и пластиковый крючок для проверки правильного выравнивания.

Подключите все разъёмы

Снимите защитную плёнку с двух клеевых полос для аккумулятора

Вставьте аккумулятор и подключите его.

Верните дактилоскопический сканер на место

Прижмите дисплей обратно к корпусу. Готово!
