Замена материнской платы Xiaomi Redmi Note

Перед извлечением аккумулятора убедитесь, что Xiaomi Redmi Note выключен.

Вставьте пластиковый инструмент для открытия между портом зарядки и задней крышкой.

Подденьте край задней крышки у порта зарядки.

Проведите пластиковым инструментом вдоль шва на боковой части телефона, чтобы снять заднюю крышку.

Найдите выемку внизу аккумулятора.

Поместите палец в выемку и поднимите, чтобы извлечь аккумулятор.

Удалите двенадцать винтов Phillips #00 длиной 3,5 мм с середины корпуса.

Вставьте пластиковый инструмент в шов между средней рамкой и нижней рамой телефона.

Проведите инструмент вдоль шва.

Подденьте среднюю рамку пластиковым инструментом.

Когда средняя рамка будет достаточно приподнята инструментом, поместите руку под край, чтобы вынуть весь компонент из корпуса.

Вы услышите щелчки, когда защёлки средней рамки отсоединятся от телефона.

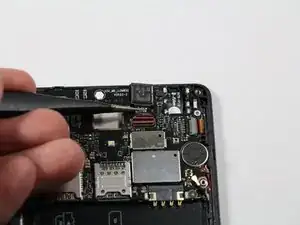

Используйте пинцет, чтобы поднять фиксирующую планку ZIF‑разъёма в вертикальное положение.

С помощью пинцета вытяните ленточный кабель из ZIF‑разъёма.

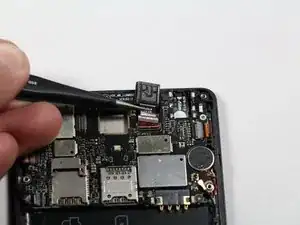

Снимите фронтальную камеру с материнской платы.

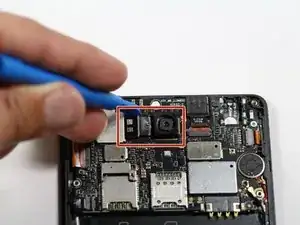

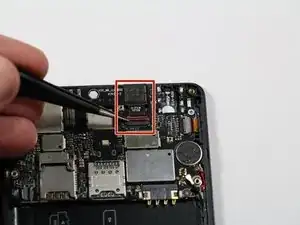

Отключите основную (заднюю) камеру от материнской платы, вытащив пресс‑фит разъём слева от неё.

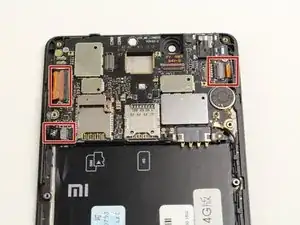

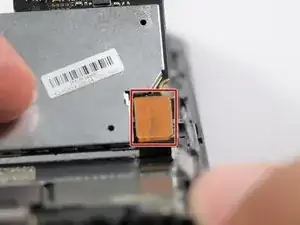

Найдите три ZIF‑разъёма на материнской плате.

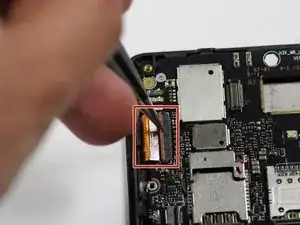

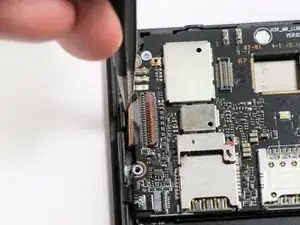

Используйте пинцет, чтобы поднять фиксирующую планку ZIF‑разъёма в вертикальное положение.

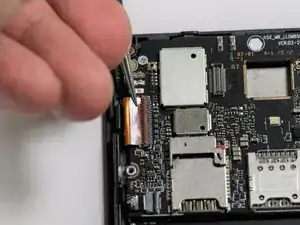

Вытяните ленточный кабель из разъёма, потянув влево.

Повторите эти действия для остальных двух ZIF‑разъёмов.

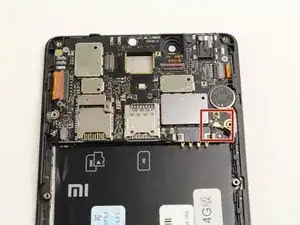

Найдите антенный кабель в правом нижнем углу материнской платы и с помощью пинцета поднимите кабель с платы.

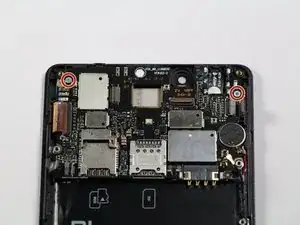

Удалите два винта Philips #00 длиной 2,9 мм.

Переверните материнскую плату, чтобы открыть её обратную сторону.

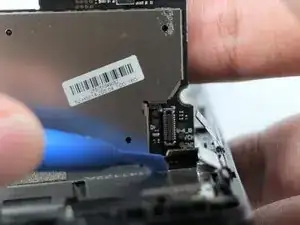

Используйте пластиковый инструмент для открытия, чтобы отодрать защёлку снизу справа от материнской платы.

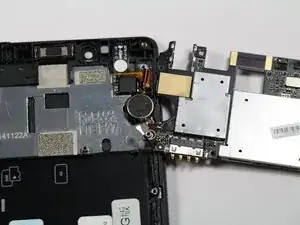

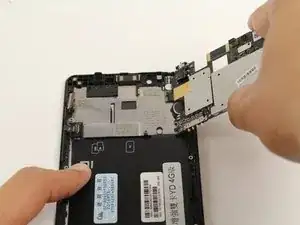

Поднимите материнскую плату и переверните её, чтобы положить рядом с телефоном.

Не пытайтесь снять материнскую плату на этом этапе. Тянущее усилие может повредить её соединение с вибромотором.

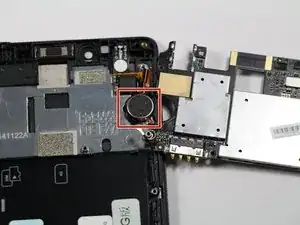

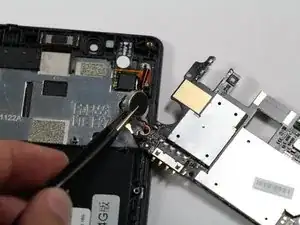

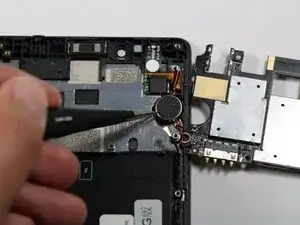

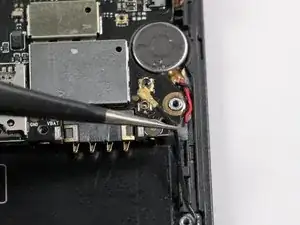

С помощью пинцета отделите вибромотор от рамки телефона.

Вибромотор приклеен к рамке, поэтому не бойтесь приложить усилие, чтобы отделить его.
