Замена разъема USB-C в Asus Zenfone 9

Выключите телефон.

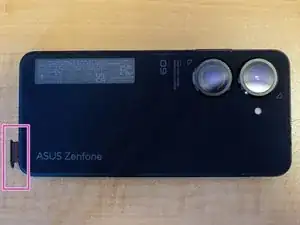

С помощью инструмента для извлечения или скрепки откройте лоток для SIM-карты и полностью извлеките его из телефона.

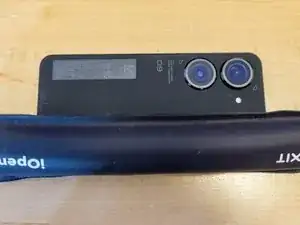

С помощью iOpener или теплового пистолета разогрейте клей по краям задней панели, чтобы размягчить его.

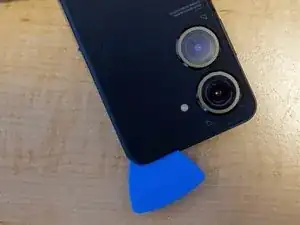

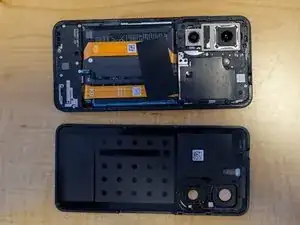

После размягчения пройдитесь вскрывающей пластиной или медиатором по краю телефона, чтобы отделить заднюю панель от корпуса.

Если не удаётся поддеть пластину под панель, попробуйте сточить её, чтобы сделать тоньше, или используйте острый инструмент, чтобы начать. Как только появится возможность вставить пластину, продолжайте использовать только её.

Если приходится использовать острый инструмент, минимальный риск повреждения внутренних компонентов при старте в нижней части телефона, поскольку массив динамиков полностью закрыт пластиком.

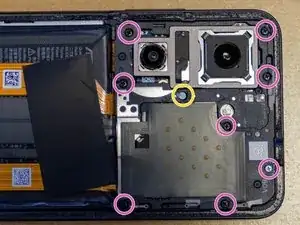

Используйте биту Phillips 000, чтобы вывернуть девять выделенных винтов.

Поверх винта, выделенного жёлтым, наклеена этикетка, которую можно легко удалить с помощью острого инструмента.

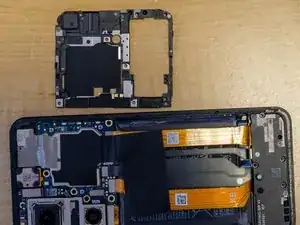

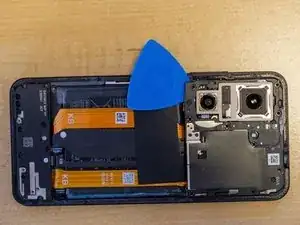

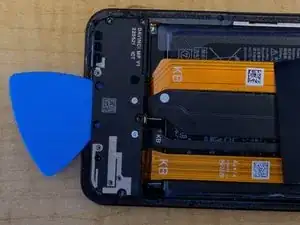

Снимите пластиковую крышку с помощью лопатки, вскрывающей пластины или медиатора.

Начинайте возле батареи, чтобы не повредить плоские кабели или модули камеры.

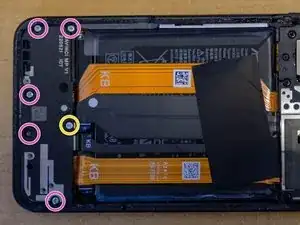

Используя биту Phillips 000, выверните шесть выделенных винтов.

Винт, выделенный жёлтым, вновь закрыт наклейкой, которую можно легко снять с помощью острого инструмента.

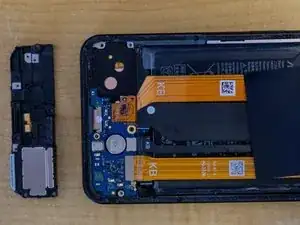

Извлеките динамик, используя палец, вскрывающую пластину или медиатор.

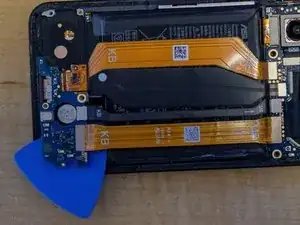

С помощью лопатки, вскрывающей пластины или медиатора аккуратно извлеките печатную плату. На этой плате также установлен считыватель SIM-карты.

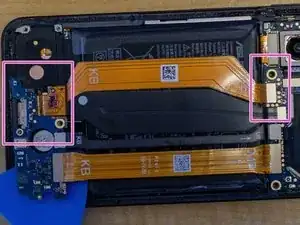

Не нужно отключать два плоских кабеля от основной платы, но НЕ сгибайте и не складывайте их, если оставляете подключёнными.

С помощью лопатки отключите разъём старого USB-C от основной платы (справа на фото).

Крепко ухватившись за плоский кабель, потяните в обратную сторону часть «KB», чтобы освободить клей, фиксирующий его на задней части корпуса телефона.

Требуется некоторое усилие, поэтому будьте осторожны и действуйте медленно.

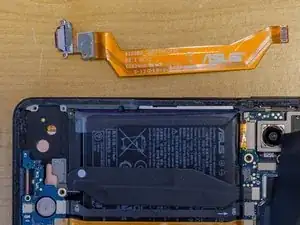

Разъём USB-C выйдет из корпуса вместе с плоским кабелем и может быть извлечён.

Снимите синюю пластиковую защиту с клеевой основы нового кабеля.

Разместите кабель так, чтобы сторона с маркировкой «KB» была сверху и направлена к нижней части телефона.

Установите новый разъём на место старого.

Красная прокладка герметизирует соединение, поэтому посадка будет плотной.

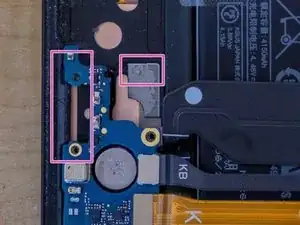

Кабель заходит за серый пластиковый штифт, выделенный на втором фото.

Убедитесь, что отверстия для винтов нового разъёма точно совпадают с отверстиями на печатной плате.

Прижмите кабель к штифту, чтобы активировать клеевое крепление.

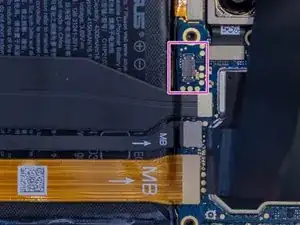

Подключите сторону «MB» кабеля к указанному разъёму на основной плате.
