Замена разъёма для наушников Xiaomi Redmi Note

Перед извлечением аккумулятора убедитесь, что Xiaomi Redmi Note выключен.

Вставьте пластиковый инструмент для поддевания между разъёмом зарядки и задней крышкой.

Подденьте край задней крышки у разъёма зарядки.

Проведите пластиковым инструментом вдоль шва по стороне телефона, чтобы снять заднюю крышку.

Найдите выемку в нижней части аккумулятора.

Поместите палец в выемку и приподнимите, чтобы извлечь аккумулятор.

Удалите двенадцать винтов Phillips #00 длиной 3.5 мм из средней рамки.

Вставьте пластиковый инструмент в шов между средней рамкой и нижней рамой телефона.

Проведите инструментом вдоль шва.

Подденьте среднюю рамку пластиковым инструментом.

Когда средняя рамка будет достаточно приподнята инструментом, поместите руку под край и выньте весь компонент из корпуса.

Вы услышите щелчки, когда защёлки средней рамки отсоединятся от телефона.

Используйте пинцет, чтобы приподнять фиксирующую защёлку ZIF-коннектора в вертикальное положение.

Пинцетом вытяните ленточный кабель из ZIF-коннектора.

Снимите фронтальную камеру с материнской платы.

Отключите тыльную камеру от материнской платы, вытащив пресс-фит коннектор слева от неё.

Найдите три ZIF-коннектора на материнской плате.

Пинцетом приподнимите фиксирующую защёлку ZIF-коннектора в вертикальное положение.

Вытяните ленточный кабель из разъёма, потянув влево.

Повторите эти шаги для остальных двух ZIF-коннекторов.

Найдите антенный кабель в правом нижнем углу материнской платы и пинцетом отведите кабель от платы.

Удалите два винта Philips #00 длиной 2.9 мм.

Переверните материнскую плату, чтобы открыть её обратную сторону.

Используйте пластиковый инструмент, чтобы отщёлкнуть защёлку на нижнем правом углу от материнской платы.

Поднимите материнскую плату и переверните её, разместив рядом с телефоном.

Не пытайтесь полностью извлечь материнскую плату на этом этапе. Тяга за плату может повредить её соединение с вибромотором.

Пинцетом оторвите вибромотор от рамки телефона.

Вибромотор приклеен к рамке, поэтому не бойтесь применять силу, чтобы отодрать его.

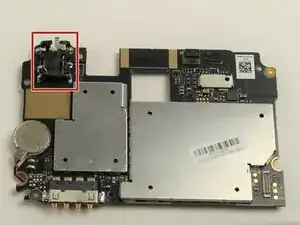

Переверните материнскую плату и найдите разъём для наушников в верхнем левом углу.

Выпаяйте 6 припаянных соединений по сторонам разъёма для наушников от материнской платы.

Научитесь паять и выпаивать здесь.

Пинцетом снимите разъём для наушников с материнской платы.
