Замена экрана Asus Zenfone Max M2

Выключите телефон перед началом ремонта.

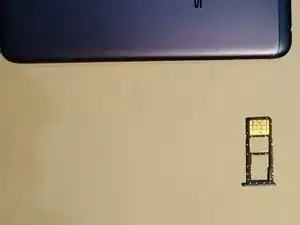

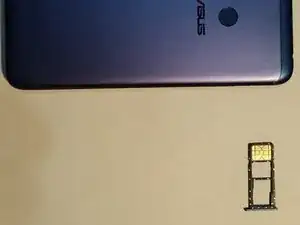

Извлеките лоток для SIM-карты.

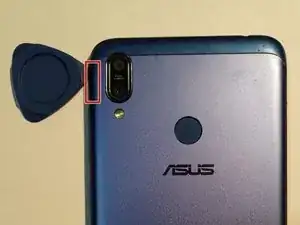

Подденьте заднюю крышку. Начинайте с места рядом с гнездом SIM-карты, где она наиболее гибкая.

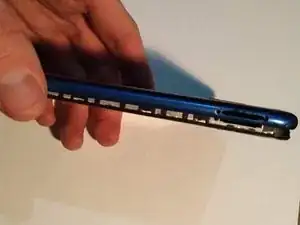

Продвигайтесь по периметру задней крышки с помощью пластикового медиатора, пока она не отслоится от корпуса телефона.

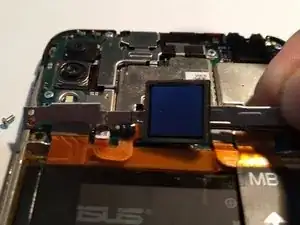

Поднимите датчик отпечатков пальцев.

Под сканером отпечатков есть клейкая лента.

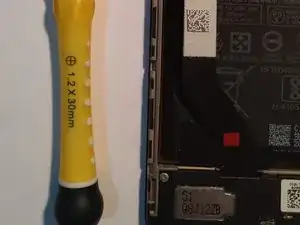

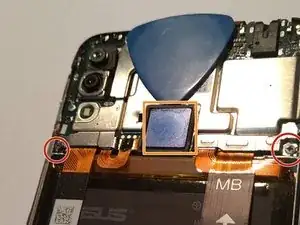

Используйте отвёртку, чтобы выкрутить три винта, которые фиксируют кронштейн под датчиком отпечатков.

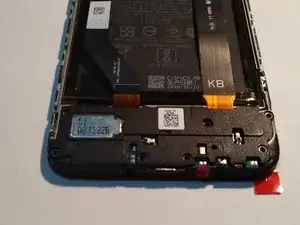

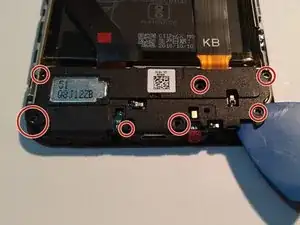

Удалите семь винтов, закрепляющих пластиковую деталь динамика, и подденьте её.

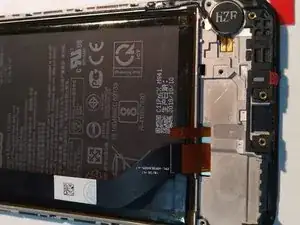

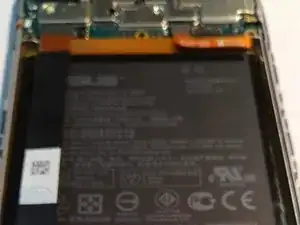

Отключите кабель антенны и соединительный кабель, идущий через аккумулятор.

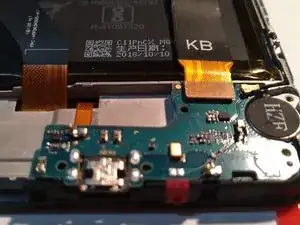

Снимите оставшиеся винты, удерживающие дочернюю плату, и извлеките её, как показано.

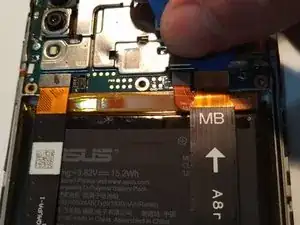

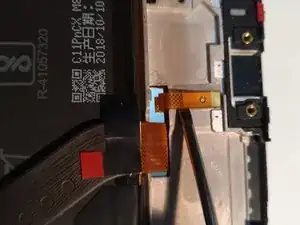

Отсоедините разъёмы под верхним кронштейном.

Используйте присоски, чтобы приподнять разбитый экран.

Если экран сильно треснул, заклейте его лентой. Это позволит присоске лучше зацепиться и предотвратит выпадение осколков стекла.

Экран удерживается клеевой лентой. Действуйте осторожно и терпеливо — его можно отсоединить. При необходимости можно временно установить заднюю крышку для создания дополнительного рычага.

При обратной сборке перед нанесением клея проверьте новый экран, подключив кабели дисплея и включив телефон. Выключите телефон перед продолжением сборки.

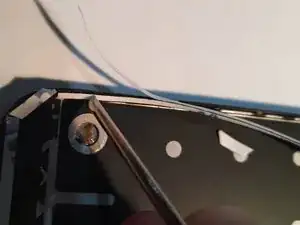

Удалите остатки старого клея с передней части телефона и отложите старый экран.

Можно использовать лопатку, чтобы помочь соскрести его.

Нанесите ленту 3M 9448A на кромки внутреннего края корпуса телефона. Покройте как можно большую площадь.

При сборке используйте пинцет для установки новой клеевой ленты.

Не прикасайтесь к ленте пальцами, иначе клей потеряет прочность.

Снимите защитную подложку с передней части и переходите к установке нового экрана.

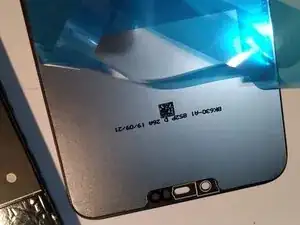

Снимите всю упаковку с нового экрана.

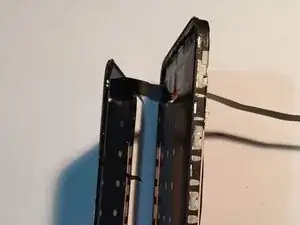

Пропустите шлейф через вырез в корпусе телефона.

Тщательно совместите и прижмите новый экран к ленте, применяя лёгкое давление, чтобы обеспечить правильное сцепление.

Переверните телефон.

Заземлите экран на корпус телефона.

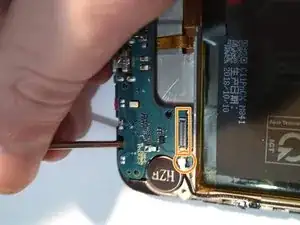

Вставьте обратно плату зарядки.

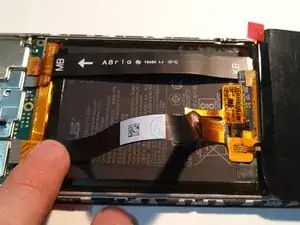

Подключите шлейф, идущий через аккумулятор.

Защёлкните нижнюю пластиковую деталь динамика на место и закрепите её винтами.

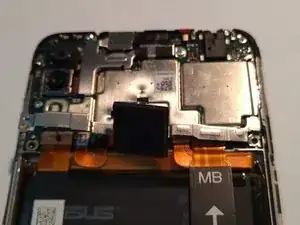

Вставьте верхний перекладной кронштейн и датчик отпечатков. Закрутите винты.

Установите заднюю крышку и лоток для SIM-карты.

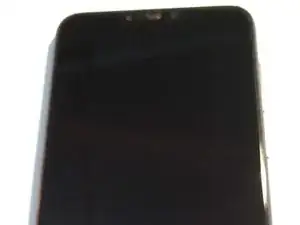

Насладитесь звуком снятия защитной плёнки с вашего нового экрана!

Поздравляем, вы завершили работу!

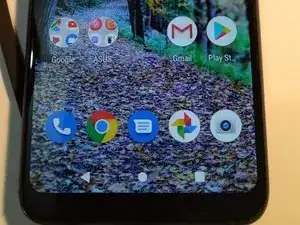

Проверьте, что все функции телефона работают корректно, и протестируйте новый экран.
