Замена кнопки питания iPhone 6 Plus

Перед разборкой iPhone разрядите батарею до уровня ниже 25%. Заряженная литий-ионная батарея может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два винта P2 Pentalobe длиной 3,6 мм рядом с разъемом Lightning.

Следующие два шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp см. в этом руководстве.

Потяните синий рычаг назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край вашего iPhone.

Расположите присоски возле нижнего края iPhone сразу над кнопкой «Домой» — одну на передней панели, другую на задней.

Сожмите присоски вместе, чтобы создать всасывание в нужной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не удерживается, можно использовать ленту, чтобы создать более сцепляющую поверхность.

Потяните синий рычаг вперёд, чтобы зафиксировать рычаги.

Поверните рукоять по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают сдвигаться, немного ослабьте присоски и выровняйте рычаги.

Вставьте медиатор или инструмент для открытия под экран, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создаёт достаточный зазор, поверните рукоять на четверть оборота.

Не поворачивайте более чем на четверть оборота за раз и делайте паузы в несколько секунд между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующие три шага.

Используйте одну присоску, чтобы приподнять переднюю панель:

Прижмите присоску к экрану сразу над кнопкой «Домой».

Убедитесь, что присоска плотно прижата к экрану для плотного прилегания.

Если дисплей сильно разбит, покрытие его прозрачной упаковочной лентой может позволить присоске прилипнуть. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, присоску можно приклеить к разбитому экрану суперклеем.

Удерживая iPhone одной рукой, потяните присоску вверх, чтобы слегка отделить модуль передней панели от задней крышки.

Действуйте медленно и прикладывайте ровную, постоянную силу. Модуль дисплея сидит гораздо плотнее, чем в большинстве устройств.

Используя пластиковый инструмент для вскрытия, аккуратно подденьте заднюю крышку вниз, отводя её от модуля дисплея, продолжая при этом тянуть вверх присоской.

Несколько защелок соединяют модуль передней панели с задней крышкой, поэтому может потребоваться сочетание присоски и пластикового инструмента, чтобы освободить модуль передней панели.

Потяните за пластиковый выступ, чтобы снять вакуумную герметизацию с присоски.

Снимите присоску с модуля дисплея.

Отведите конец модуля передней панели с кнопкой «Домой» от задней крышки, используя верхнюю часть телефона как шарнир.

Откройте дисплей примерно на 90º и оприте его о что‑нибудь, чтобы он оставался зафиксированным во время работы с телефоном.

Наденьте резинку, чтобы надежно удерживать дисплей во время работы. Это предотвратит чрезмерное натяжение кабелей дисплея.

В крайнем случае можно использовать нераспечатанную консервированную банку, чтобы подпереть дисплей.

Несколько защелок вдоль верхнего края передней панели образуют частичный шарнир, позволяющий модулю передней панели открываться как книга.

При сборке совместите защелки сразу под верхним краем задней крышки. Затем сдвиньте переднюю панель вверх, пока её верхний край не сравняется с верхним краем задней крышки.

Удалите следующие винты Phillips с крепления разъёма аккумулятора:

Один винт 2,3 мм

Один винт 3,1 мм

Снимите металлическое крепление разъёма аккумулятора с iPhone.

Используйте чистый ноготь или кромку инструмента для вскрытия, чтобы аккуратно приподнять разъём аккумулятора от его гнезда на плате.

Будьте осторожны и подтягивайте только разъём аккумулятора, а не гнездо на плате. Если вы будете поддевать гнездо на плате, вы можете полностью сломать разъём.

Удалите следующие винты Phillips, фиксирующие крепление кабеля передней панели:

Три винта 1,2 мм

Один винт 1,5 мм

Один винт 2,9 мм

Не пытайтесь вставлять более длинные винты в отверстия, отмеченные красным. Это может привести к необратимому повреждению платы.

Снимите крепление кабеля передней панели с платы.

В следующих четырёх шагах аккуратно поддёргивайте только разъёмы кабелей, а не их гнёзда на плате.

Поддерживая переднюю панель, используйте ноготь или кромку инструмента для открывания, чтобы отсоединить разъём кабеля фронтальной камеры и говорителя-слухового динамика.

Отсоедините разъём кабеля кнопки «Домой».

Убедитесь, что батарея отключена, прежде чем отсоединять или подключать кабель в этом шаге.

Используйте пластиковый инструмент для открытия, чтобы отсоединить разъём кабеля передачи данных дисплея.

При сборке телефона кабель передачи данных дисплея может отщелкнуться от разъёма. Это может привести к появлению белых полос или пустому экрану при включении телефона. Если это произошло, просто снова подключите кабель и перезагрузите телефон. Лучший способ перезагрузить телефон — отключить и снова подключить разъём батареи.

Наконец, отсоедините разъём кабеля оцифровщика.

При повторном подключении кабеля оцифровщика не нажимайте в центре разъёма. Нажмите на один край разъёма, затем на противоположный край. Нажатие по центру разъёма может согнуть компонент и повредить оцифровщик.

Снимите сборку передней панели с заднего корпуса.

Отогните первую клеевую полоску батареи от нижнего правого края батареи.

Используйте пальцы или тупые пинцеты. Будьте особенно осторожны при работе рядом с батареей; прокол литий‑ионной батареи может вызвать утечку опасных химикатов и воспламенение.

Старайтесь держать полоски ровными и без морщин во время этой операции; сморщенные полоски будут слипаться и рваться вместо того, чтобы выниматься целиком.

Очень медленно тяните и растягивайте одну клеевую полоску от батареи, в направлении к нижней части iPhone.

Дайте полоске растянуться, прежде чем тянуть сильнее. Если Вы не чувствуете её растяжения, ослабьте натяжение, иначе она порвётся.

Тяните под как можно более пологим углом, не зацепив клеевую полоску за какие‑либо компоненты вдоль нижнего края телефона.

Не нажимайте на батарею во время вытягивания полоски.

Полоска растянется во много раз от своей исходной длины. Продолжайте медленно тянуть, пока она не освободится и не выскользнет из‑под батареи.

Если клеевые вкладки батареи рвутся в процессе удаления, используйте пальцы или тупые пинцеты, чтобы достать оставшуюся часть полоски, и продолжайте тянуть.

Если какая‑либо из клеевых полосок порвётся под батареей и не может быть извлечена, попробуйте удалить оставшиеся полоски, а затем действуйте по инструкциям ниже.

Отогните вторую клеевую полоску батареи с другой стороны батареи.

Снова тяните и медленно растягивайте клеевую полоску, чтобы сдвинуть её из‑под батареи и заднего корпуса.

Продолжайте тянуть клеевую полоску, пока она полностью не освободится от батареи. Если она порвётся, попытайтесь достать оставшийся кусок и продолжите тянуть, либо действуйте по инструкциям ниже.

Отогните последнюю клеевую полоску батареи от нижнего края батареи. Осторожно потяните клеевую полоску вверх и от батареи, позволяя полоске медленно выскользнуть из‑под батареи и заднего корпуса.

Положите одну руку на батарею, когда выходит последняя полоска, иначе батарея может выскочить из iPhone.

Продолжайте тянуть, пока последняя полоска не освободится.

Если Вам удалось успешно снять все три клеевые полоски, продолжайте к шагу 24. В противном случае, если клей обломался под батареей и не может быть извлечён, капните несколько капель изопропилового спирта высокой концентрации (свыше 90%) под край батареи в области обломанных полосок.

Подождите около одной минуты, чтобы спирт ослабил клей. Используйте плоский конец лопатки, чтобы осторожно приподнять батарею.

Не пытайтесь силой поддеть батарею. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте батарею вашим инструментом.

Не поддевайте против логической платы, иначе Вы можете навсегда повредить iPhone. Не поддевайте под верхний участок батареи, рядом с кнопкой увеличения громкости и переключателем беззвучного режима, иначе Вы можете повредить кабель управляющих аудиоэлементов, который приклеен к заднему корпусу непосредственно под батареей.

Для альтернативных способов отклеивания батареи продолжайте со следующим шагом.

Если батарея всё ещё приклеена к заднему корпусу, подготовьте iOpener или используйте фен, чтобы нагреть задний корпус непосредственно за батареей.

Затем используйте пластиковый инструмент для открытия, чтобы осторожно приподнять батарею.

Перегрев iPhone может вызвать воспламенение батареи.

В качестве альтернативы можно использовать зубную нить, чтобы отделить батарею от заднего корпуса. Более прочной альтернативой зубной нити является распущенная струна от гитары, например струна E 0.009 из набора из 12 струн.

Протяните нить или струну под один край батареи и тяните в стороны пилящими движениями, чтобы отделить клей.

Удалите аккумулятор из iPhone.

Если замена аккумулятора поставлялась в пластиковом чехле, снимите чехол перед установкой, потянув его от кабеля-ленты.

Если в телефоне остался раствор на алкогольной основе, аккуратно протрите его или дайте высохнуть на воздухе перед установкой нового аккумулятора.

Перед приклеиванием нового аккумулятора временно подключите разъем аккумулятора к разъему на плате. Это гарантирует правильное выравнивание аккумулятора в его нише.

Приклейте аккумулятор, отключите его и продолжите сборку устройства.

Если у вашего нового аккумулятора нет предварительно установленного клея, обратитесь к этому руководству для замены клеевых полосок.

После сборки выполните жёсткую перезагрузку. Это может предотвратить несколько проблем и упростить устранение неисправностей.

Снимите следующие винты, крепящие кронштейн задней камеры к задней крышке:

Один винт Phillips #00 длиной 1,7 мм

Один винт Phillips #00 длиной 2,3 мм

Поднимите и снимите кронштейн задней камеры с iPhone.

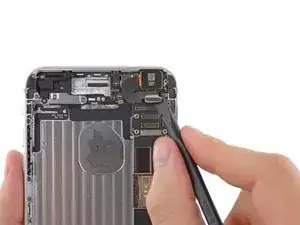

Используйте плоский конец лопатки, чтобы отсоединить разъём задней камеры от его гнезда на плате.

Аккуратно поднимите и извлеките заднюю камеру из iPhone.

Снимите следующие винты, крепящие антенный кронштейн к задней крышке:

Один винт Phillips #00 длиной 1,5 мм

Один винт Phillips #00 длиной 2,8 мм

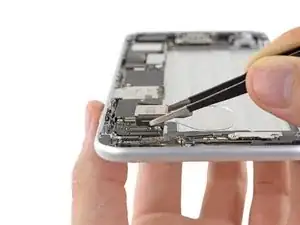

Захватите антенный кронштейн пинцетом и снимите его с iPhone.

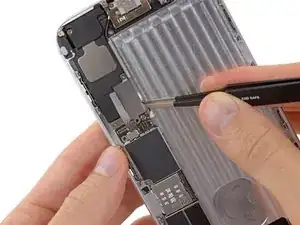

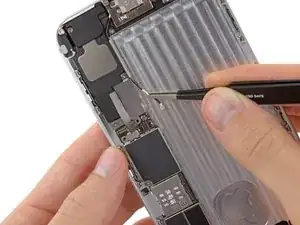

Осторожно подденьте разъём антенны от платы пластиковой лопаткой.

Захватите разъём антенны пинцетом и аккуратно приподнимите его из удерживающей скобы на плате.

Два разъёма могут быть соединены одной клеевой полоской. В этом случае они могут отсоединиться вместе.

Отсоедините разъёмы кабеля кнопки питания и кабеля управления звуком от их гнёзд на плате.

Снимите следующие винты, крепящие верхнюю сотовую антенну к задней крышке:

Один винт Phillips #00 длиной 2,8 мм

Два винта Phillips #00 длиной 1,6 мм

Пинцетом захватите и извлеките верхнюю сотовую антенну из iPhone.

При сборке убедитесь, что маленькая шайба размещена в верхнем левом углу антенного блока.

Подденьте разъём кабеля вибромотора от его гнезда на плате плоским концом лопатки.

Используйте наконечник лопатки, чтобы отсоединить соединительный антенный кабель от его гнезда на плате.

Захватите соединительный антенный кабель пинцетом и аккуратно выведите его из канала на корпусе динамика.

Снимите два винта Phillips #00 длиной 2,5 мм, крепящие вибромотор к задней крышке.

Поднимите и извлеките вибромотор из iPhone.

Вставьте инструмент для извлечения SIM-карты или скрепку в небольшое отверстие лотка SIM-карты.

Нажмите, чтобы извлечь лоток.

Для этого может потребоваться значительное усилие.

Извлеките лоток с SIM-картой из iPhone.

При возвращении SIM-карты убедитесь, что она правильно ориентирована относительно лотка.

Снимите один винт Phillips #00 длиной 2,8 мм, крепящий пластиковую скобу к плате.

Снимите один винт Phillips #00 длиной 1,3 мм, расположенный заподлицо у верхней части задней крышки.

Пинцетом крепко захватите пластиковую скобу и снимите её с iPhone.

Снимите один винт Phillips #00 длиной 1,6 мм, крепящий антенную скобу к задней крышке.

Осторожно захватите антенную скобу пинцетом и снимите её с iPhone.

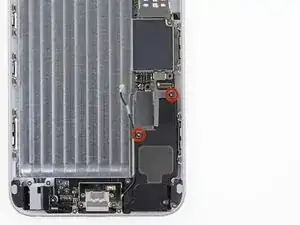

Удалите следующие винты, закрепляющие плату logic board на заднем корпусе:

Два винта-стойки 2,4 мм

Винты-стойки лучше всего выкручивать с помощью отвёртки или биты для винтов-стоек.

В крайнем случае можно использовать небольшую плоскую отвёртку — действуйте особенно осторожно, чтобы она не соскользнула и не повредила окружающие компоненты.

Один винт Phillips #00 2,1 мм

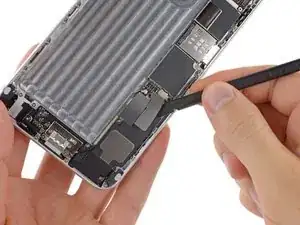

Осторожно приподнимите — но не снимайте — плату logic board, поднимая её от нижнего края, ближайшего к разъёму Lightning.

Не снимаете плату logic board. На этом этапе она всё ещё прикреплена к заднему корпусу через антенный разъём.

Продолжайте осторожно поднимать нижнюю часть платы, пока она не займет вертикальное положение.

Аккуратно положите плату logic board вверх ногами, чтобы её верхняя часть опиралась о задний корпус iPhone.

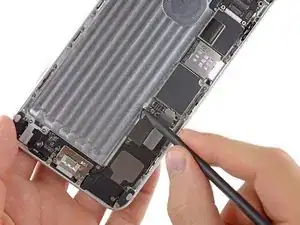

Используйте плоский конец лопатки, чтобы отсоединить антенный разъём от его гнезда на задней стороне платы.

Поднимите и извлеките плату logic board из iPhone.

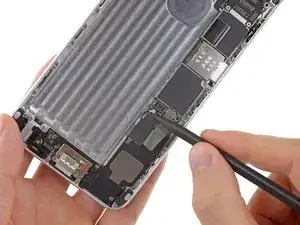

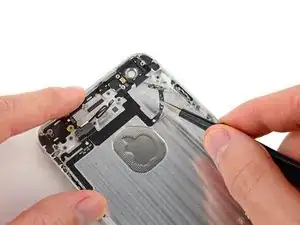

Используйте пинцет, чтобы оторвать единственную клейкую ленту, размещённую поверх разъёмов кабелей кнопки питания и регулятора громкости.

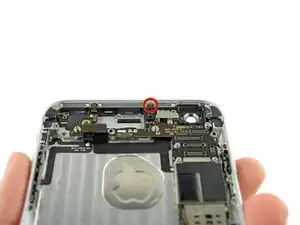

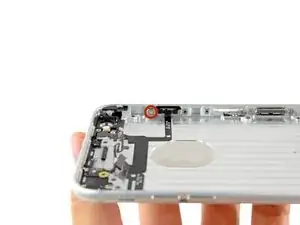

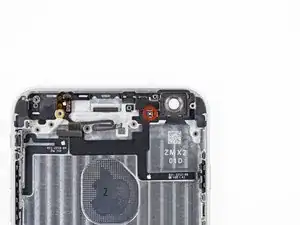

Удалите один винт Phillips #00 1,3 мм, закрепляющий кронштейн кабеля кнопки питания на заднем корпусе.

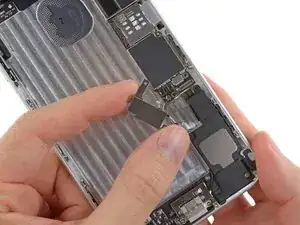

Аккуратно захватите кронштейн пинцетом и извлеките его из iPhone.

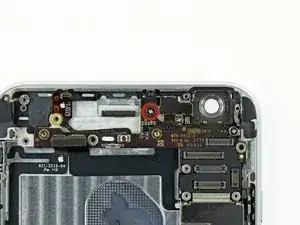

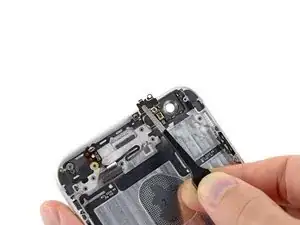

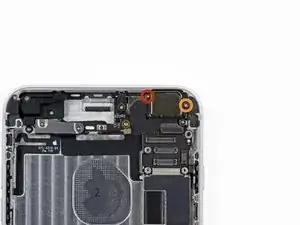

Удалите следующие винты, закрепляющие кронштейн кабеля кнопки питания на внутреннем крае заднего корпуса:

Один винт Phillips #00 2,1 мм

Один винт Phillips #00 1,7 мм

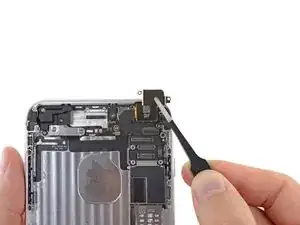

Захватите металлический кронштейн, закрывающий выключатель кнопки питания, пинцетом и извлеките его из iPhone.

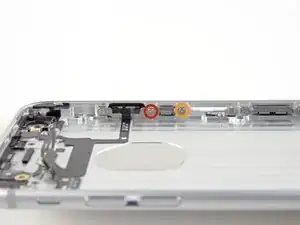

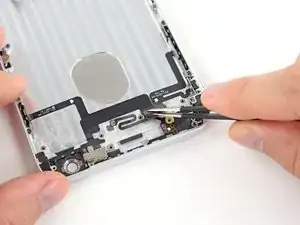

Удалите один винт Phillips #00 2,1 мм, закрепляющий выключатель кнопки питания на заднем корпусе.

Вытащите выключатель кнопки питания из его посадочного места на заднем корпусе с помощью пинцета.

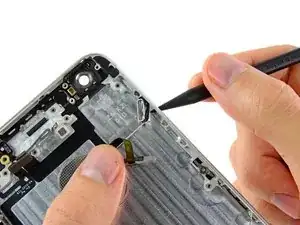

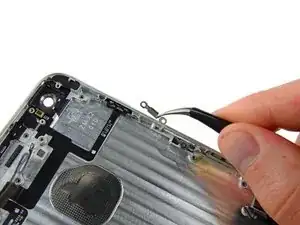

Используйте наконечник лопатки, чтобы выдавить кнопку питания из её посадочного места на заднем корпусе.

Захватите кнопку питания пинцетом и извлеките её из iPhone.
