Замена камеры с задней стороны iPhone 6 Plus

Перед разборкой вашего iPhone разрядите аккумулятор ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите ваш iPhone перед началом разборки.

Удалите два винта P2 Pentalobe длиной 3.6 мм рядом с разъемом Lightning.

Следующие два шага демонстрируют Anti-Clamp, инструмент, который мы разработали, чтобы упростить процесс открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Для получения полных инструкций по использованию Anti-Clamp, ознакомьтесь с этим руководством.

Потяните за синюю ручку назад, чтобы разблокировать руки Anti-Clamp.

Переместите руки над левой или правой стороной вашего iPhone.

Разместите присоски рядом с нижним краем iPhone, чуть выше кнопки «Домой» — одна спереди, одна сзади.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если вы обнаружите, что поверхность вашего iPhone слишком скользкая для надежного захвата Anti-Clamp, вы можете использовать ленту для создания более цепкой поверхности.

Потяните за синюю ручку вперед, чтобы заблокировать руки.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются в правильном положении друг относительно друга. Если они начнут смещаться, немного ослабьте присоски и выровняйте руки.

Вставьте лопатку или инструмент под экран, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создает достаточно зазора, поверните ручку на четверть оборота.

Не поворачивайте более чем на четверть оборота за раз и подождите несколько секунд между поворотами. Дайте Anti-Clamp и времени выполнять всю работу за вас.

Пропустите следующие три шага.

Используйте одну присоску, чтобы поднять переднюю панель:

Приклейте присоску к экрану, чуть выше кнопки «Домой».

Убедитесь, что присоска надежно приклеена к экрану, чтобы создать герметичное уплотнение.

Если ваш дисплей сильно треснут, закрытие его слоем прозрачной упаковочной ленты может позволить присоске прилипнуть. Альтернативно, можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, вы можете соприкоснуться с присоской к разбитому экрану с помощью супер-клея.

Держите iPhone одной рукой, потяните за присоской, чтобы немного отделить переднюю панель от заднего корпуса.

Не торопитесь и прикладывайте постоянные усилия. Сборка дисплея очень плотно сидит, чем у большинства устройств.

Используя пластиковый открыватель, начните осторожно поддевать задний корпус, отрывая его от сборки дисплея, продолжая тянуть за присоску.

Существует несколько зажимов, соединяющих сборку передней панели с задним корпусом, поэтому вам может понадобиться использовать комбинацию присоски и пластикового открывателя, чтобы освободить сборку передней панели.

Потяните за пластиковый выступ, чтобы снять вакуумное уплотнение с присоски.

Удалите присоску с сборки дисплея.

Потяните конец передней панели с кнопкой «Домой» от заднего корпуса, используя верхнюю часть телефона как шарнир.

Откройте дисплей под углом примерно 90º и опирайте его на что-то, чтобы он оставался в приподнятом положении во время работы.

Добавьте резинку, чтобы надежно зафиксировать дисплей на месте, пока вы работаете. Это предотвращает чрезмерное напряжение на кабелях дисплея.

В крайнем случае, вы можете использовать неопустошенную консервированную газировку для поддержания дисплея.

Несколько зажимов вдоль верхнего края передней панели образуют частичную петлю, позволяя сборке передней панели открываться, как книга.

Во время сборки выравнивайте зажимы немного ниже верхнего края заднего корпуса. Затем, сдвиньте переднюю панель вверх, пока ее верхний край не совпадет с верхним краем заднего корпуса.

Удалите следующие винты Phillips из скобы соединителя аккумулятора:

Один винт 2.3 мм

Один винт 3.1 мм

Удалите металлическую скобу соединителя аккумулятора из iPhone.

Используйте чистый ноготь или край открывателя, чтобы аккуратно поддеть соединитель аккумулятора из его гнезда на плате.

Будьте осторожны и только подденьте соединитель аккумулятора, а не гнездо на плате. Если вы подденете гнездо на плате, вы можете полностью сломать соединитель.

Удалите следующие винты Phillips, укрепляющие скобу кабеля сборки передней панели:

Три винта 1.2 мм

Один винт 1.5 мм

Один винт 2.9 мм

Не пытайтесь вставлять более длинные винты в отверстия, отмеченные красным. Это может привести к неисправимому повреждению платы.

Снимите скобу кабеля сборки передней панели с логической платы.

В следующих четырех шагах будьте осторожны, поднимая только разъемы кабелей, а не их разъемы на логической плате.

Держите переднюю панель, используя ногтевой палец или край открывающего инструмента, отключите разъем фронтальной камеры и динамика.

Отключите разъем кабеля кнопки «Домой».

Убедитесь, что батарея отключена, прежде чем отключать или подключать кабель на этом шаге.

Используйте пластиковый открывающий инструмент для отключения разъема кабеля данных дисплея.

При сборке телефона кабель данных дисплея может отсоединиться от разъема. Это может привести к появлению белых линий или пустому экрану при включении телефона. Если это произойдет, просто подключите кабель обратно и перезагрузите телефон. Лучший способ перезагрузить телефон — это отключить и подключить разъем батареи.

Наконец, отключите разъем кабеля дигитайзера.

При подключении кабеля дигитайзера не нажимайте на центр разъема. Нажмите на один конец разъема, затем нажмите на противоположный конец. Нажимание в центре разъема может привести к искривлению компонента и повреждению дигитайзера.

Снимите сборку передней панели с задней части корпуса.

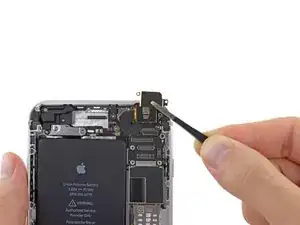

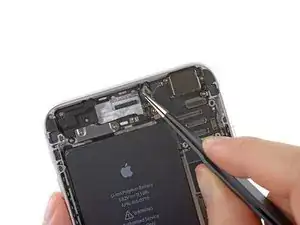

Используйте пинцет, чтобы отогнуть кусок ленты, покрывающей скрытый винт, который крепит крепление задней камеры к задней части корпуса.

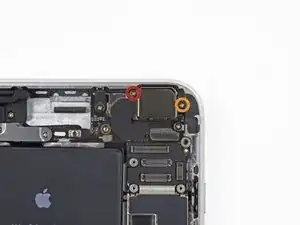

Удалите следующие винты, крепящие крепление задней камеры к задней части корпуса:

Один винт Phillips #00 1,7 мм

Один винт Phillips #00 2,3 мм

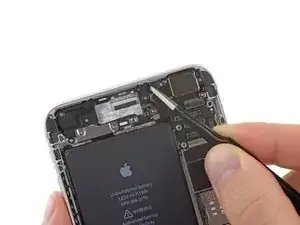

Поднимите и снимите крепление задней камеры с задней камеры.

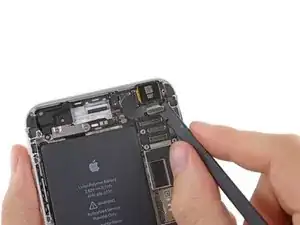

Используйте плоский конец лопатки, чтобы отключить разъем задней камеры от его гнезда на логической плате.

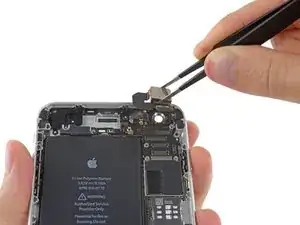

Осторожно поднимите и извлеките заднюю камеру из iPhone.
