Замена задней панели корпуса iPhone 6 Plus

Перед разборкой iPhone разрядите аккумулятор ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

Удалите два винта P2 Pentalobe длиной 3,6 мм рядом с разъёмом Lightning.

Следующие два шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага ниже для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски близко к нижнему краю iPhone, прямо над кнопкой «Домой» — одна спереди, одна сзади.

Сожмите присоски вместе, чтобы создать вакуум в выбранной области.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не держится, можно использовать ленту для создания более цепкой поверхности.

Оттяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Проследите, чтобы присоски оставались совмещёнными. Если они начнут смещаться, слегка ослабьте присоски и выровняйте рычаги.

Вставьте медиатор или инструмент для открытия под экран, когда Anti‑Clamp создаст достаточно большой зазор.

Если Anti‑Clamp не создаёт достаточного зазора, поверните ручку на четверть оборота.

Не поворачивайте более чем на четверть оборота за раз и делайте паузы между поворотами. Дайте Anti‑Clamp и времени выполнять работу за вас.

Пропустите следующие три шага.

Используйте одиночную присоску, чтобы приподнять переднюю панель:

Прижмите присоску к экрану прямо над кнопкой «Домой».

Убедитесь, что присоска плотно прилегает к экрану, чтобы создать герметичное присасывание.

Если дисплей сильно треснут, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прилипнуть. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску к разбитому экрану суперклеем.

Удерживая iPhone одной рукой, потяните присоску вверх, чтобы слегка отделить модуль передней панели от задней панели корпуса.

Действуйте медленно и применяйте равномерную, постоянную силу. Модуль дисплея подгоняется плотнее, чем в большинстве устройств.

Используя пластиковый инструмент для вскрытия, аккуратно подденьте заднюю панель вниз, отводя её от модуля дисплея, продолжая тянуть вверх присоской.

Модуль передней панели прикреплён к задней панели несколькими защёлками, поэтому для освобождения модуля возможно потребуется сочетание присоски и пластикового инструмента.

Потяните пластмассовый выступ, чтобы снять вакуум с присоски.

Снимите присоску с модуля дисплея.

Оттяните конец модуля передней панели с кнопкой «Домой» от задней панели корпуса, используя верхнюю часть телефона как петлю‑шарнир.

Откройте дисплей примерно на 90º и опирайте его о что‑то, чтобы он оставался поднятым во время работы с телефоном.

Добавьте резиновую ленту, чтобы надёжно зафиксировать дисплей во время работы. Это предотвращает чрезмерную нагрузку на кабели дисплея.

В крайнем случае можно использовать нераскрытую банку с напитком, чтобы подпереть дисплей.

Несколько защёлок вдоль верхнего края передней панели образуют частичный шарнир, позволяющий модулю передней панели открываться, как книга.

При обратной сборке совместите защёлки чуть ниже верхнего края задней панели корпуса. Затем поднимите переднюю панель вверх, пока её верхний край не будет заподлицо с верхним краем задней панели.

Удалите следующие винты Phillips, крепящие кронштейн разъёма аккумулятора:

Один винт 2,3 мм

Один винт 3,1 мм

Снимите металлический кронштейн разъёма аккумулятора с iPhone.

Используйте чистый ноготь или край инструмента для вскрытия, чтобы аккуратно поддеть разъём аккумулятора вверх из его гнезда на плате.

Следите, чтобы поднимался только разъём аккумулятора, а не гнездо на плате. Если поддеть гнездо на плате, вы можете полностью сломать разъём.

Удалите следующие винты Phillips, крепящие кронштейн кабелей модуля передней панели:

Три винта 1,2 мм

Один винт 1,5 мм

Один винт 2,9 мм

Не пытайтесь вставлять более длинные винты в отверстия, отмеченные красным. Это может привести к необратимому повреждению платы.

Снимите кронштейн кабеля узла передней панели с логической платы.

На следующих четырёх шагах старайтесь поддевать только разъёмы кабелей, а не их гнёзда на плате.

Поддерживая переднюю панель, используйте ноготь или край монтажного инструмента, чтобы отсоединить разъём камеры лицевой панели и разговорного динамика.

Отключите разъём кабеля кнопки «Домой».

Перед отключением или повторным подключением кабеля на этом шаге убедитесь, что аккумулятор отключён.

Используйте пластиковый монтажный инструмент, чтобы отсоединить разъём шлейфа дисплея.

При сборке телефона шлейф шины данных дисплея может отскочить от разъёма. Это может привести к появлению белых линий или пустого экрана при включении телефона. В таком случае просто повторно подсоедините шлейф и выполните циклическое выключение и включение телефона. Лучший способ циклически перезагрузить телефон — отключить и снова подключить разъём аккумулятора.

Наконец, отключите разъём шлейфа дигитайзера.

При повторном подключении шлейфа дигитайзера не нажимайте на центр разъёма. Нажмите на один край разъёма, затем на противоположный. Нажатие по центру разъёма может деформировать компонент и повредить дигитайзер.

Снимите узел передней панели с задней крышки.

Подденьте первую липкую вкладку аккумулятора с нижнего правого края батареи.

Используйте пальцы или тупые пинцеты. Будьте особенно осторожны при работе рядом с аккумулятором; прокол литий‑ионного аккумулятора может привести к выделению опасных химикатов и возгоранию.

Старайтесь держать полоски плоскими и без складок; помятые полоски сцепляются между собой и рвутся, вместо того чтобы выниматься целиком.

Очень медленно тяните и растягивайте одну липкую полоску от батареи в направлении нижней части iPhone.

Дайте полоске растянуться, прежде чем тянуть сильнее. Если Вы не чувствуете, как она тянется, ослабьте усилие, иначе она порвётся.

Тяните под как можно меньшим углом, чтобы не зацепить полоску за компоненты вдоль нижнего края телефона.

Не нажимайте на батарею при вытягивании полоски.

Полоска растянется во много раз по сравнению с исходной длиной. Продолжайте медленно тянуть, пока она не освободится и не выскользнет из‑под батареи.

Если липкие вкладки аккумулятора рвутся в процессе извлечения, используйте пальцы или тупые пинцеты, чтобы вытащить оставшуюся длину клеящейся полоски, и продолжите тянуть.

Если какая‑либо из клеящихся полосок порвётся под аккумулятором и её нельзя будет извлечь, попробуйте удалить оставшиеся полоски, а затем продолжите согласно инструкциям ниже.

Подденьте вторую липкую вкладку аккумулятора с другой стороны батареи.

Снова тяните и медленно растягивайте вкладку, чтобы она выскользнула из‑под батареи и задней крышки.

Продолжайте тянуть вкладку, пока она полностью не освободится от батареи. Если она порвётся, попытайтесь извлечь оставшуюся длину и продолжите тянуть, либо следуйте инструкциям ниже.

Подденьте последнюю липкую вкладку аккумулятора с нижнего края батареи. Аккуратно тяните вкладку вверх и от батареи, позволяя полоске медленно выскользнуть из‑под батареи и задней крышки.

Держите одну руку над батареей, когда выходит последняя полоска, иначе батарея может выпрыгнуть из iPhone.

Продолжайте тянуть, пока последняя полоска полностью не освободится от iPhone.

Если Вы успешно сняли все три полоски, продолжайте к шагу 24. В противном случае, если клей оторвался под батареей и его нельзя извлечь, нанесите несколько капель изопропилового спирта высокой концентрации (свыше 90%) под край батареи в зоне повреждённых полосок.

Подождите около одной минуты, чтобы спирт ослабил клей. Используйте плоский конец лопатки, чтобы аккуратно приподнять батарею.

Не пытайтесь выковыривать батарею с усилием. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте батарею монтажным инструментом.

Не поддерайте под логическую плату, иначе Вы можете навсегда повредить iPhone. Не поддёргивайте под верхнюю часть батареи, рядом с кнопкой увеличения громкости и переключателем беззвучного режима, иначе Вы можете повредить кабель управления звуком, который приклеен к задней крышке прямо под батареей.

Для альтернативных способов отделения батареи от клея продолжайте к следующему шагу.

Если батарея остаётся приклеенной к задней крышке, подготовьте iOpener или используйте фен, чтобы нагреть заднюю крышку непосредственно за батареей.

Затем используйте пластиковый монтажный инструмент, чтобы аккуратно приподнять батарею.

Перегрев iPhone может привести к воспламенению батареи.

В качестве альтернативы можно использовать кусок зубной нити, чтобы отделить батарею от задней крышки. Более прочная альтернатива зубной нити — распущенная гитарная струна, например струна 0.009 E из набора для 12‑струнной гитары.

Протяните нить или струну под один край батареи и двигайте её из стороны в сторону пилящими движениями, чтобы отделить клей.

Извлеките аккумулятор из iPhone.

Если запасной аккумулятор поставлялся в пластиковом чехле, снимите чехол перед установкой, потянув его от ленточного кабеля.

Если в телефоне остался раствор спирта, аккуратно протрите его или дайте высохнуть на воздухе перед установкой нового аккумулятора.

Перед приклеиванием нового аккумулятора временно подключите разъём аккумулятора к гнезду на плате. Это гарантирует правильное расположение аккумулятора в его нише.

Приклейте аккумулятор, отключите его и продолжите сборку устройства.

Если у вашего нового аккумулятора не установлены клейкие полоски, обратитесь к этому руководству для замены клеевых полос.

Выполните жёсткую перезагрузку после сборки. Это может предотвратить несколько проблем и упростить поиск неисправностей.

Удалите следующие винты, фиксирующие пластину задней камеры к задней крышке:

Один винт Phillips #00, 1.7 мм

Один винт Phillips #00, 2.3 мм

Поднимите и извлеките пластину задней камеры из iPhone.

Используйте плоский конец лопатки, чтобы отключить разъём задней камеры от его гнезда на плате.

Аккуратно поднимите и извлеките заднюю камеру из iPhone.

Удалите следующие винты, фиксирующие антенную пластину к задней крышке:

Один винт Phillips #00, 1.5 мм

Один винт Phillips #00, 2.8 мм

Захватите антенную пластину пинцетом и снимите её с iPhone.

Аккуратно подденьте разъём антенны с платы пластиковой монтажной лопаткой.

Захватите разъём антенны пинцетом и осторожно отведите его из удерживающей клипсы на плате.

Два разъёма могут быть скреплены одной клеевой пластинкой. В этом случае они могут отсоединиться парой.

Отключите разъёмы кабеля кнопки питания и кабеля управления аудио от их гнёзд на плате.

Удалите следующие винты, фиксирующие верхнюю сотовую антенну к задней крышке:

Один винт Phillips #00, 2.8 мм

Два винта Phillips #00, 1.6 мм

Используйте пинцет, чтобы захватить и извлечь верхнюю сотовую антенну из iPhone.

При сборке убедитесь, что маленькая шайба установлена в верхнем левом углу антенной сборки.

Подденьте кабель разъёма вибратора от его гнезда на плате плоским концом лопатки.

Используйте острый конец лопатки, чтобы отключить кабель межсоединительной антенны от его гнезда на плате.

Захватите кабель межсоединительной антенны пинцетом и аккуратно выведите его из канала в корпусе динамика.

Удалите два винта Phillips #00, 2.5 мм, фиксирующие вибратор к задней крышке.

Поднимите и извлеките вибратор из iPhone.

Вставьте инструмент для извлечения SIM-карты или скрепку в маленькое отверстие в лотке SIM-карты.

Нажмите, чтобы извлечь лоток.

Для этого может потребоваться значительное усилие.

Удалите сборку лотка SIM-карты из iPhone.

При повторной установке SIM-карты убедитесь, что она правильно ориентирована относительно лотка.

Удалите один винт Phillips #00, 2.8 мм, фиксирующий пластиковую клипсу к плате.

Удалите один винт Phillips #00, 1.3 мм, утопленный в верхней части задней крышки.

Захватите пластиковую клипсу пинцетом и удалите её из iPhone.

Удалите один винт Phillips #00, 1.6 мм, фиксирующий антенную клипсу к задней крышке.

Аккуратно захватите антенную клипсу пинцетом и снимите её с iPhone.

Удалите следующие винты, закрепляющие плату логики на заднем корпусе:

Два винта-стойки 2,4 мм

Винты-стойки лучше всего откручивать отверткой или битой для винтов-стоек.

При отсутствии подходящего инструмента можно использовать маленькую плоскую отвертку — действуйте особенно осторожно, чтобы она не соскользнула и не повредила соседние компоненты.

Один винт Phillips #00 2,1 мм

Осторожно приподнимите плату логики, но не снимайте её, поднимая от нижнего края, ближайшего к разъёму Lightning.

Не снимайте плату логики. В этот момент она всё ещё соединена с задним корпусом через антенный разъём.

Продолжайте аккуратно поднимать нижнюю часть платы логики, пока она не станет вертикальной.

Осторожно положите плату логики вверх ногами, верхняя часть должна опираться о задний корпус iPhone.

Используйте плоский конец лопатки, чтобы отсоединить антенный разъём от его гнезда на задней стороне платы логики.

Поднимите и извлеките плату логики из iPhone.

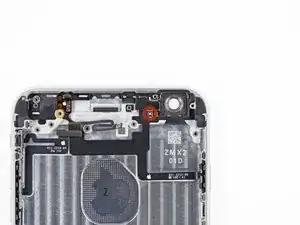

Используйте пинцет, чтобы отлепить единственный клейкий язычок, расположенный сверху на кабелях разъёмов кнопки питания и кабеля управления/качельки громкости.

Удалите один винт Phillips #00 1,3 мм, который фиксирует кронштейн кабеля кнопки питания к заднему корпусу.

Осторожно захватите кронштейн пинцетом и извлеките его из iPhone.

Удалите следующие винты, фиксирующие кронштейн кабеля кнопки питания на внутреннем крае заднего корпуса:

Один винт Phillips #00 2,1 мм

Один винт Phillips #00 1,7 мм

Захватите кронштейн кабеля кнопки питания пинцетом и извлеките его из iPhone.

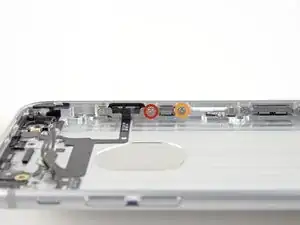

Удалите один винт Phillips #00 2,1 мм, фиксирующий выключатель кнопки питания к заднему корпусу.

Вытяните выключатель кнопки питания из его посадочного места в заднем корпусе с помощью пинцета и начните аккуратно отлеплять кабель кнопки питания от заднего корпуса.

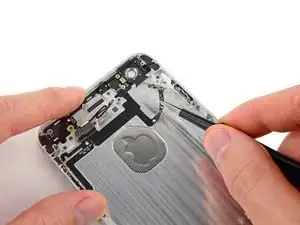

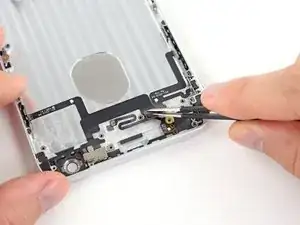

Продолжайте аккуратно отлеплять кабель кнопки питания от заднего корпуса и извлеките его из iPhone.

Удалите следующие винты, фиксирующие органы управления звуком и качельку громкости к заднему корпусу:

Два винта Phillips #00 2,0 мм

Один винт Phillips #00 2,5 мм

Захватите кабель органов управления звуком и качельки громкости пинцетом.

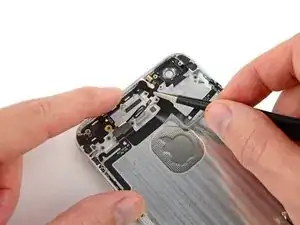

Медленно отлепляйте кабель органов управления звуком и качельки громкости от заднего корпуса.

Отлепляйте осторожно. Кабель закреплён к заднему корпусу слабым клеевым слоем.

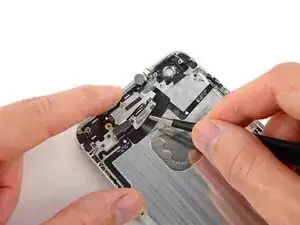

Используйте кончик лопатки, чтобы выжать кнопки управления звуком и качельки из их посадочных мест в заднем корпусе.

Осторожно захватите верхнюю и нижнюю кнопки управления звуком пинцетом и извлеките их из iPhone.

Захватите антенный разъём пинцетом и аккуратно начните выводить его из канала на динамике.

Чтобы полностью вывести антенный разъём, возможно, потребуется слегка оттянуть металлическую защёлку, фиксирующую его к сборке динамика.

Удалите следующие винты, фиксирующие динамик к заднему корпусу:

Один винт Phillips #00 2,3 мм

Один винт Phillips #00 2,8 мм

Поднимите и извлеките динамик из iPhone.

Удалите два винта Phillips #00 3,3 мм, которые фиксируют металлический кронштейн к сборке разъёма Lightning.

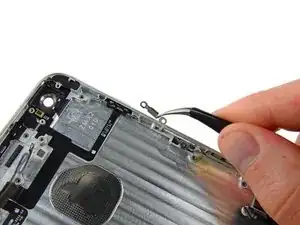

Используйте пинцет, чтобы приподнять и извлечь металлический кронштейн из iPhone.

Используйте плоский край лопатки, чтобы поддеть антенный кабель и оторвать его от гнезда на сборке разъёма Lightning.

Поднимите и извлеките антенный разъем из iPhone.

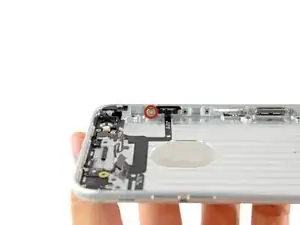

Удалите следующие винты Phillips #00, которые крепят узел разъема Lightning к задней части корпуса:

Два винта 3,2 мм

Один винт 3,8 мм

Два винта 1,7 мм

Два винта 1,5 мм

Два винта 1,4 мм

Используйте пинцет, чтобы захватить пластиковую защелку, расположенную справа от разъема для наушников, и извлечь её из iPhone.

На следующем шаге потребуется отслоить кабель разъема Lightning и разъема для наушников, приклеенный к внутренней стороне задней части корпуса слабым клеем. Мы настоятельно рекомендуем использовать iOpener на нижней задней части корпуса, чтобы размягчить клей.

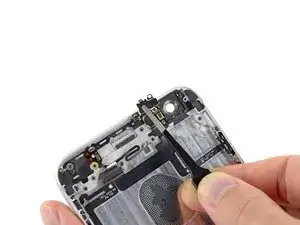

Используйте пластиковую лопатку для медленного отделения кабеля разъема Lightning и разъема для наушников от задней части корпуса.

Осторожно проведите лопаткой по правой стороне кабеля разъема Lightning и разъема для наушников, убедившись, что вы останавливаетесь сразу, как только достигнете дна.

Вставьте лопатку под правый нижний угол кабеля разъема Lightning и разъема для наушников.

Проведите лопатку по верхней части кабеля разъема Lightning и разъема для наушников, чтобы ослабить клей, закрепляющий его на задней части корпуса.

Поднимите и извлеките узел кабеля разъема Lightning и разъема для наушников из iPhone.

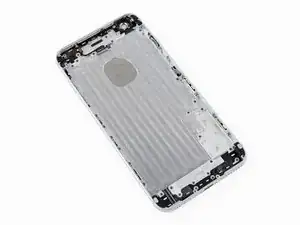

Остаётся задняя часть корпуса.
