Замена нижнего динамика HTC One M9

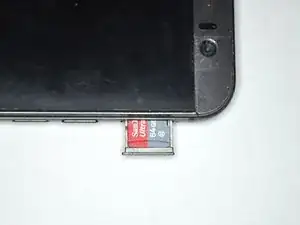

Лоток для карты microSD расположен в верхнем правом углу телефона, над кнопками громкости. Чтобы открыть лоток, вставьте инструмент для извлечения карты microSD или скрепку в маленькое отверстие в лотке для карты microSD.

Затем нажмите на инструмент или скрепку, чтобы извлечь лоток для карты microSD.

Это может потребовать значительных усилий.

При повторной установке карты microSD убедитесь, что она вставлена в правильном положении относительно лотка. Электрические контакты должны быть направлены первыми, с лицевой стороны карты вверх.

Нормально, что карта microSD не сидит идеально в лотке. Карта microSD легко поддается повторному перемещению в лотке.

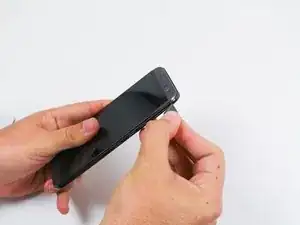

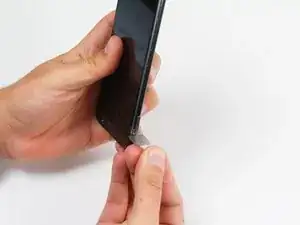

Вставьте инструмент для извлечения SIM-карты или скрепку в маленькое отверстие рядом с лотком для SIM-карты, расположенным в верхней части левого края телефона.

Нажмите, чтобы извлечь лоток.

Это может потребовать значительных усилий.

При повторной установке SIM-карты убедитесь, что контакты направлены на заднюю сторону. Удлиненный угол SIM-карты должен указывать на внешний нижний угол лотка.

Используя пластиковую лопатку или инструмент для вскрытия, аккуратно подденьте и снимите крышку с верхней части корпуса.

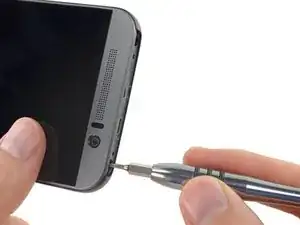

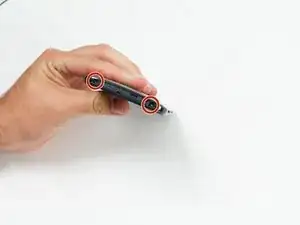

Удалите два винта Torx T5 длиной 4 мм на верхней части корпуса.

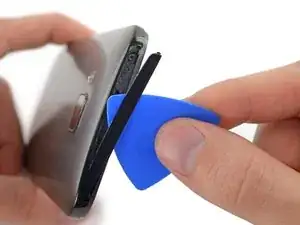

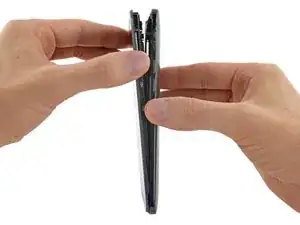

Пройдите вокруг периметра устройства пластиковым инструментом для вскрытия, чтобы отделить заднюю часть корпуса от дисплейного модуля.

Лоток для SIM-карты и лоток для Micro SD-карты должны быть удалены перед тем, как можно будет снять заднюю крышку.

Будьте осторожны вокруг кнопок питания и громкости, так как они довольно хрупкие.

Будьте осторожны при отделении корпуса от дисплейного модуля, так как камера со стороны задней панели может быть приклеена к корпусу.

Используйте пинцет, чтобы поддеть белые и синие разъемы и аккуратно поднять их вверх, чтобы отключить.

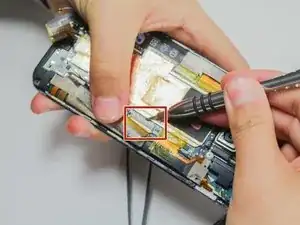

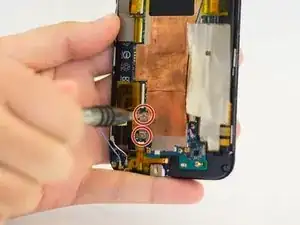

Снимите два винта длиной 1.5 мм, которые крепят разъем аккумулятора к материнской плате, используя отвертку Phillips #00.

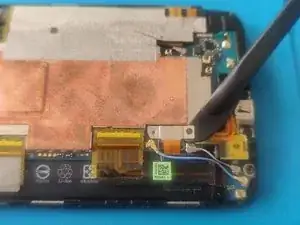

Используйте лопатку, чтобы аккуратно поддеть разъем аккумулятора из его гнезда.

Не прилагайте давление к гнезду.

Отслойте скотч Kapton от разъемов ZIF.

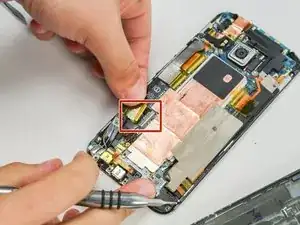

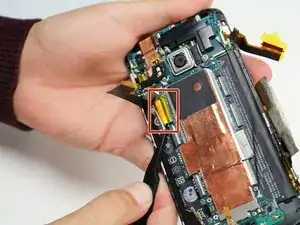

Используйте лопатку или ноготь, чтобы поднять запирающие зажимы на разъемах ZIF и аккуратно вытащите кабели.

С помощью пинцета аккуратно поднимите скотч, закрывающий электрическую ленту, как показано на картинке.

Берегите себя при поднятии скотча, так как он может легко порваться.

Используйте лопатку или ноготь, чтобы поднять запирающий зажим на разъеме ZIF и вытащите кабель.

Отслойте скотч Kapton от оставшихся трех разъемов ZIF, затем используйте лопатку или ноготь, чтобы поднять запирающие зажимы на разъемах ZIF и вытащите кабели из каждого.

Третий разъем ZIF в основном находится под материнской платой. При сборке устройства убедитесь, что он помещен обратно под ней.

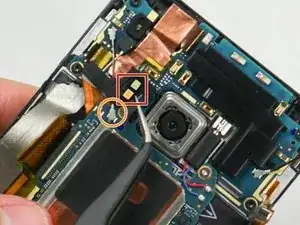

Снимите крышку двойной светодиодной вспышки с помощью пинцета. Крышка удерживается небольшим количеством клея.

Использование нагретого пинцета облегчит снятие крышки вспышки, так как тепло помогает ослабить клей.

Снимайте крышку, применяя минимальную силу. Крышка вспышки может быть приклеена к антенному кабелю(ям) ниже.

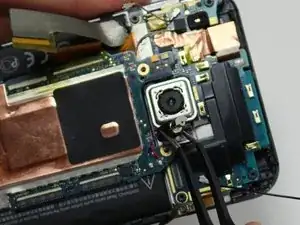

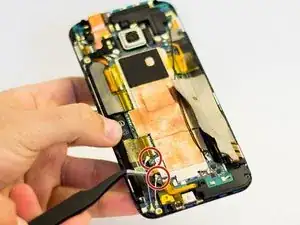

Используйте пинцет, чтобы отключить два антенны кабеля рядом с камерой.

Некоторые модели этого телефона будут иметь только один антенны кабель в этом месте.

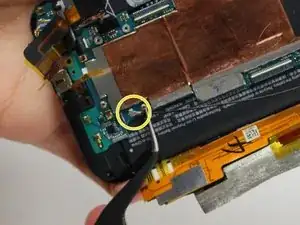

Отключите антенны кабель рядом с нижним правым углом телефона.

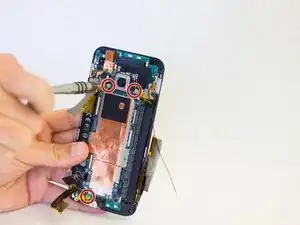

Удалите три винта Torx T5 длиной 4 мм, которые крепят материнскую плату.

Используйте пинцет, чтобы поднять вибромотор из его гнезда.

Избегайте повреждения проводов, соединяющих вибромотор с материнской платой. Используйте минимальное количество силы.

Используйте iOpener или тепловую пушку, чтобы ослабить клей внизу материнской платы.

Смотрите инструкции для iOpener для получения дополнительной информации.

Используйте пластиковый инструмент для вскрытия или лопатку вдоль краев корпуса, чтобы аккуратно поддеть материнскую плату из корпуса.

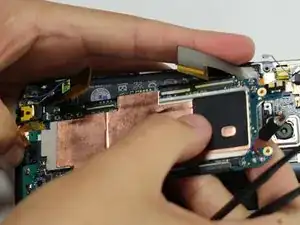

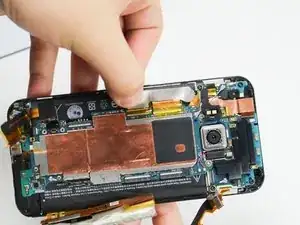

Аккуратно поднимите материнскую плату из корпуса, начиная с верхнего угла (рядом с камерой).

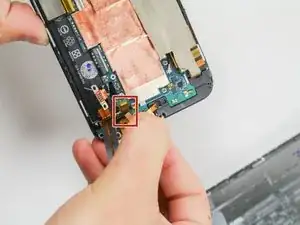

Удалите винт T5 размером 3 мм, который удерживает передний динамик на месте.

Этот винт отсутствует из-за неправильного обращения при предыдущем разборе.

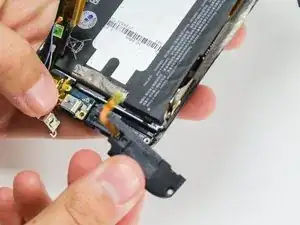

Осторожно снимите динамик с устройства.
