Замена экрана Xiaomi Redmi Note

Перед снятием аккумулятора убедитесь, что Xiaomi Redmi Note выключен.

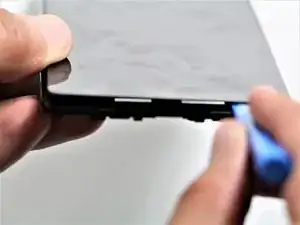

Вставьте пластиковый инструмент для раскрытия в зазор между разъёмом для зарядки и задней крышкой.

Подденьте край задней крышки у разъёма для зарядки.

Проведите пластиковым инструментом вдоль стыка на боковой стороне телефона, чтобы снять заднюю крышку.

Найдите выемку внизу аккумулятора.

Поместите палец в выемку и приподнимите, чтобы извлечь аккумулятор.

Снимите двенадцать винтов Phillips #00 длиной 3,5 мм с середины рамы.

Вставьте пластиковый инструмент в шов между средней рамой и нижней рамой телефона.

Проведите пластиковым инструментом вдоль шва.

Подденьте среднюю раму пластиковым инструментом.

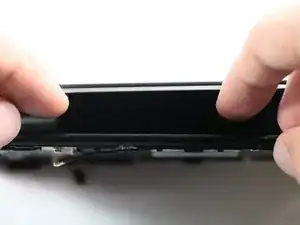

Когда средняя рама будет достаточно приподнята инструментом, просуньте руку под край и поднимите компонент целиком из корпуса.

Вы услышите щелчки, когда защёлки на средней раме отсоединяются от телефона.

Найдите панель разъёма для зарядки в нижней части устройства.

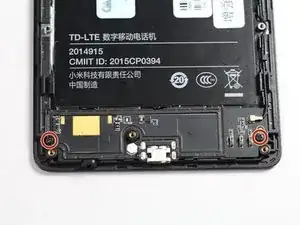

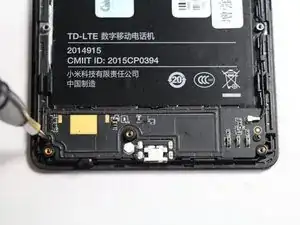

Удалите винты Phillips #00 длиной 2,9 мм по бокам панели.

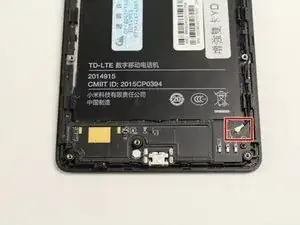

Найдите антенный кабель в правом верхнем углу разъёма для зарядки.

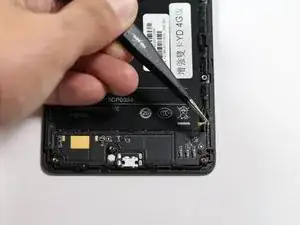

Поднимите антенный кабель с панели пинцетом.

Переверните панель на её обратную сторону, но не полностью поднимайте её с телефона.

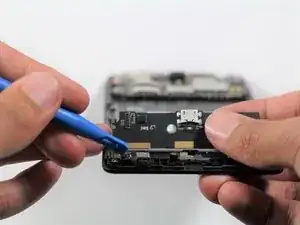

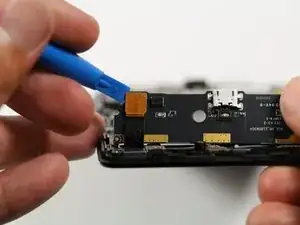

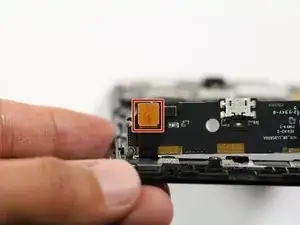

Используйте пластиковый инструмент, чтобы аккуратно отсоединить прижимной коннектор, прикреплённый к обратной стороне панели.

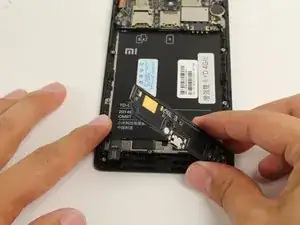

Поднимите разъём для зарядки, чтобы извлечь его из корпуса.

С помощью пинцета поднимите прижимную планку ZIF-коннектора в вертикальное положение.

Пинцетом вытащите ленточный кабель из ZIF-коннектора.

Снимите фронтальную камеру с материнской платы.

Отключите основную (заднюю) камеру от материнской платы, вытащив прижимной коннектор слева от неё.

Найдите три ZIF-коннектора на материнской плате.

С помощью пинцета поднимите прижимную планку ZIF-коннектора в вертикальное положение.

Потяните ленточный кабель из коннектора, вытягивая влево.

Повторите эти шаги для остальных двух ZIF-коннекторов.

Найдите антенный кабель в правом нижнем углу материнской платы и пинцетом поднимите кабель с платы.

Удалите два винта Philips #00 длиной 2,9 мм.

Переверните материнскую плату, чтобы открыть её обратную сторону.

Используйте пластиковый инструмент, чтобы отщёлкнуть прижимной коннектор, расположенный в правом нижнем углу материнской платы.

Поднимите материнскую плату и переверните её, поместив рядом с телефоном.

Не пытайтесь извлечь материнскую плату на этом этапе. Растягивание платы может повредить её соединение с мотором вибрации.

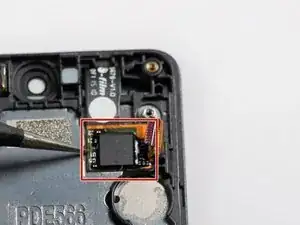

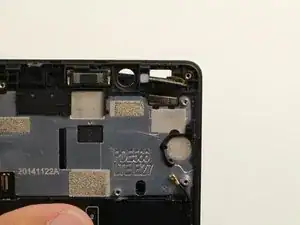

С помощью пинцета отлейте мотор вибрации от рамки телефона.

Мотор вибрации приклеен к рамке, поэтому не бойтесь приложить силу, чтобы оторвать его.

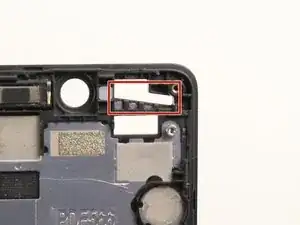

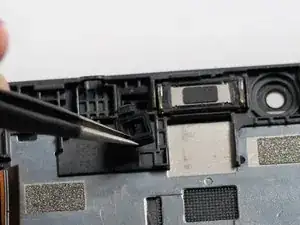

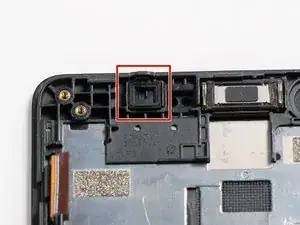

Пинцетом вытащите резиновый датчик приближения из верхнего левого угла рамки.

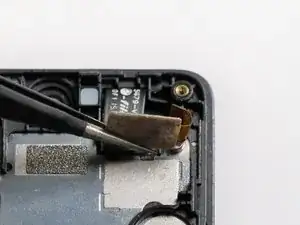

С помощью пинцета отведите ленточный кабель экрана от рамки.

Не опасайтесь приложить небольшое усилие — ленточный кабель приклеен к рамке.

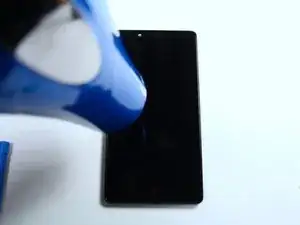

Нагрейте поверхность экрана феном для обдува или обычным феном в течение 20 минут.

Лучше установить низкую температуру и нагревать экран дольше, чтобы не повредить рамку.

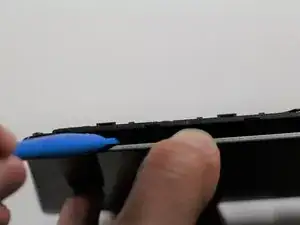

Слегка согните рамку, чтобы вставить пластиковый инструмент для поддевания между экраном и рамкой.

Проведите пластиковым инструментом по шву между экраном и рамкой, пока не появится зазор.

Вставьте палец в зазор и продолжайте отрывать экран от рамки.

Если экран треснул, избегайте прямого контакта с ним. Вместо этого поднимайте экран за металлическую нижнюю часть, чтобы не порезаться.

Следите за ленточным кабелем, который проходит через отверстие в правом верхнем углу рамки. Экран не выйдет полностью, пока кабель не пройдет через это отверстие.
