Замена экрана Xiaomi Redmi Note 10 5G

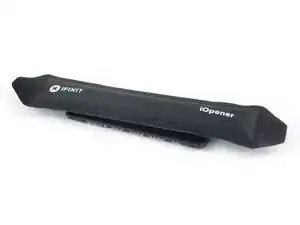

Подготовьте iOpener и приложите его к задней крышке не менее чем на две минуты, чтобы размягчить клей под ней.

Можно также использовать фен, тепловую пушку или горячую пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

Прикрепите присоску к нижнему краю задней крышки как можно ближе к краю.

Если задняя крышка треснула, присоска может не держаться. Попробуйте приподнять крышку с помощью прочной ленты или приклейте присоску супер‑клеем и дайте клею затвереть, чтобы продолжить работу.

Поднимите заднюю крышку с помощью присоски, чтобы создать небольшой зазор между крышкой и рамкой.

Если сложно создать зазор, дополнительно нагрейте клей, чтобы ещё сильнее его размягчить. Следуйте инструкциям по использованию iOpener, чтобы не перегреть устройство.

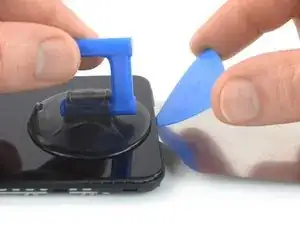

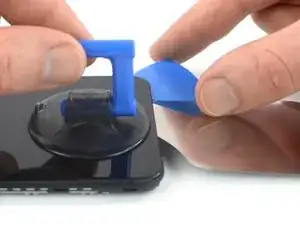

Вставьте медиатор в созданный зазор.

Просуньте медиатор до правого нижнего угла, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не склеился снова.

Вставьте второй медиатор в нижний край телефона.

Просуньте медиатор до левого нижнего угла, чтобы разрезать клей.

Оставьте медиаторы на месте, чтобы клей не склеился снова.

Если клей становится трудно разрезать, он, скорее всего, остыл. Используйте iOpener, чтобы снова его разогреть.

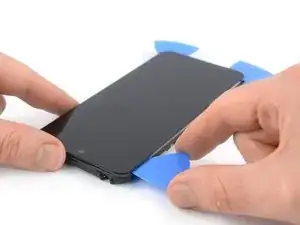

Вставьте третий медиатор в левый нижний угол телефона.

Просуньте медиатор вдоль левого края телефона, чтобы разрезать клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не склеился снова.

Вставьте четвертый медиатор под верхний левый угол телефона.

Просуньте медиатор вдоль верхнего края, чтобы разрезать клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не склеился снова.

Вставьте пятый медиатор под верхний правый угол.

Просуньте медиатор вдоль правого края задней крышки, чтобы разрезать оставшийся клей.

Снимите заднюю крышку.

Нанесите новый клей в необходимых местах после очистки соответствующих областей изопропиловым спиртом (>90%).

Закрепите новое заднее стекло предварительно вырезанным клеевым слоем или двусторонней клеевой лентой. После установки заднего стекла приложите сильное равномерное давление к телефону на несколько минут, чтобы клей хорошо сцепился — стопка тяжёлых книг подойдёт хорошо.

Отверткой Phillips удалите четыре винта длиной 3.9 мм, крепящие крышку камеры.

Вставьте медиатор в зазор между левой кромкой крышки камеры и средним каркасом.

С помощью медиатора подденьте крышку камеры, наклоняя её вниз.

Снимите крышку камеры.

Отверткой Phillips удалите тринадцать винтов длиной 3.9 мм, крепящих средний каркас.

Вставьте инструмент для извлечения SIM‑карты, биту для извлечения SIM или выпрямлённую скрепку в отверстие лотка SIM‑карты, расположенное на левой грани телефона.

Нажмите прямо в отверстие, чтобы извлечь лоток SIM‑карты.

Удалите лоток SIM‑карты.

Используйте лопатку, чтобы отключить гибкий кабель питания и кнопок громкости, поддев разъём и выпрямив его вверх из розетки.

Средняя рамка Xiaomi Redmi Note 10 5G удерживается пластиковыми защёлками.

Вставьте медиатор между средней рамкой и модулем передней панели слева, там, где расположен слот для SIM-карты.

Пластиковые защёлки средней рамки плотно сидят на месте. Для их освобождения может потребоваться усилие.

Проведите медиатором вдоль левого края телефона, чтобы освободить пластиковые защёлки.

Проведите медиатором вдоль нижнего края телефона, чтобы освободить пластиковые защёлки.

Проведите медиатором вдоль правого края телефона, чтобы освободить пластиковые защёлки.

Проведите медиатором вдоль верхнего края телефона, чтобы освободить оставшиеся пластиковые защёлки.

Перед снятием средней рамки убедитесь, что гибкий кабель кнопок питания и громкости освобождён и не запутан с материнской платой, чтобы не порвать его.

Снимите среднюю рамку.

Используйте лопатку, чтобы отсоединить гибкий кабель аккумулятора, поддев разъём строго вверх от его гнезда.

Отогните кабель аккумулятора в сторону, чтобы получить свободный доступ к вытягивающей петельке аккумулятора.

Аккумулятор приклеен к задней части корпуса двумя полосами клея с возможностью растягивания для съёма.

Не протыкайте аккумулятор острыми инструментами. Проколотый аккумулятор может протечь опасными веществами или загореться.

Используйте пинцет с тупыми концами или чистый ноготь, чтобы поддеть и отслоить обе вытягивающие петельки клея, прикреплённые к верхнему краю аккумулятора.

Схватите первую петельку пинцетом с тупыми концами или пальцами и медленно тяните её от аккумулятора в направлении верхнего края телефона.

Тяните достаточно сильно, чтобы сохранить натяжение полосы, но не применяйте чрезмерную силу. Дайте полосе время растянуться и отсклеиться из-под аккумулятора.

Не нажимайте на аккумулятор. Держите телефон крепко за боковые стороны.

Держите полосу плоской и без складок. Старайтесь тянуть равномерно по всей длине полосы, а не в середине или с одной стороны.

Тяните под небольшим углом, чтобы полоса не зацепилась за край аккумулятора.

Если клеевая полоса оторвётся, попытайтесь достать её пальцами или тупым пинцетом и продолжите тянуть — но не поддёргивайте аккумулятор снизу.

Если клей оторвётся под аккумулятором и его нельзя извлечь, продолжайте к следующему шагу.

Повторите предыдущую процедуру удаления петельки для второй полосы.

Действуйте так же, как с предыдущей полосой: не нажимайте на аккумулятор, держите полосу плоской и без складок, тяните под небольшим углом.

Если клей оторвётся под аккумулятором и его нельзя извлечь, нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) под край аккумулятора в области оборванной клеевой ленты.

Подождите около одной минуты, чтобы спирт ослабил клей.

Используйте плоский конец лопатки, чтобы аккуратно приподнять аккумулятор.

Не пытайтесь выковыривать аккумулятор силой. При необходимости нанесите ещё несколько капель спирта для дальнейшего ослабления клея. Никогда не деформируйте и не прокалывайте аккумулятор инструментом.

Снимите аккумулятор.

Не устанавливайте повторно повреждённый или деформированный аккумулятор, это представляет опасность.

Если в телефоне остался раствор спирта, аккуратно протрите его или дайте ему высохнуть на воздухе перед установкой нового аккумулятора.

Закрепите новый аккумулятор при помощи заранее вырезанного клея или двусторонней клейкой ленты. Для правильного позиционирования нанесите новый клей в те места корпуса, где находился старый клей, а не непосредственно на аккумулятор. Плотно прижмите новый аккумулятор на место.

При сборке временно подключите аккумулятор к материнской плате, чтобы облегчить выравнивание. Отключите аккумулятор после его установки на место.

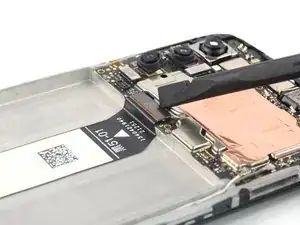

Используйте лопатку, чтобы отсоединить гибкий кабель дисплея, поддев разъём строго вверх от его гнезда.

Гибкий кабель дисплея приклеен к модулю передней панели слабо сцепляющимся клеем.

Осторожно подденьте медиатор под гибкий кабель дисплея, чтобы отделить его от модуля передней панели.

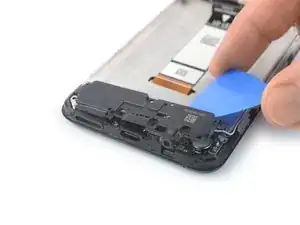

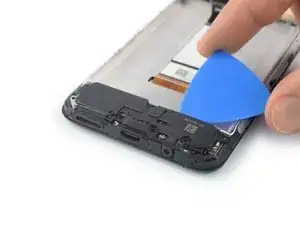

Вставьте медиатор в зазор между модулем передней панели и динамиком в верхней части динамика.

Поверните медиатор вбок, чтобы приподнять динамик.

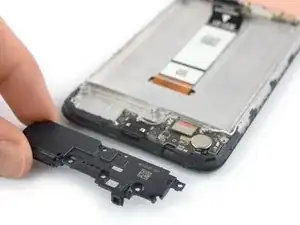

Снимите динамик.

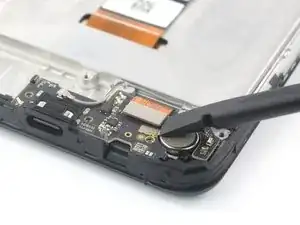

Используйте лопатку, чтобы отключить гибкий кабель дигитайзера, поддев разъем прямо вверх из его гнезда.

Приложите нагретый iOpener или тепловой пистолет к экрану, чтобы размягчить клей под ним. Применяйте iOpener не менее двух минут.

Клей в Redmi Note 10 5G очень прочный и изначально под панелью дисплея трудно попасть. Скорее всего, потребуется повторное применение iOpener.

Можно также использовать фен, тепловой пистолет или плиту, но будьте осторожны, чтобы не перегреть устройство.

Когда экран станет тёплым на ощупь, присоедините присоску к нижнему краю экрана.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может помочь присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску суперклеем к экрану.

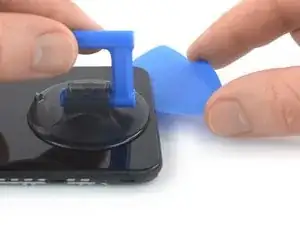

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между экраном и рамкой.

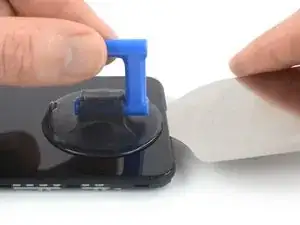

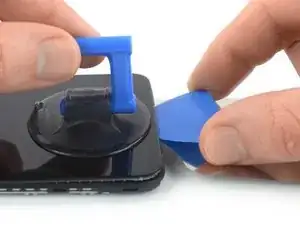

Вставьте iFlex в зазор между средним каркасом и экраном.

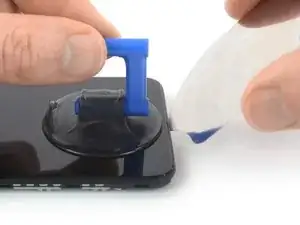

Вставьте плашку для вскрытия над iFlex.

Просуньте плашку для вскрытия к нижнему правому углу экрана, чтобы перерезать клей.

Оставьте плашку на месте, чтобы клей не склеился вновь.

Удалите iFlex.

Вставьте вторую плашку для вскрытия в нижнем правом углу и проведите ею к нижнему левому углу экрана, чтобы перерезать клей.

Оставьте плашку на месте, чтобы клей не склеился вновь.

Если клей становится трудно разрезать, скорее всего он остыл. Используйте ваш iOpener или тепловой пистолет на 1–2 минуты, чтобы снова его разогреть.

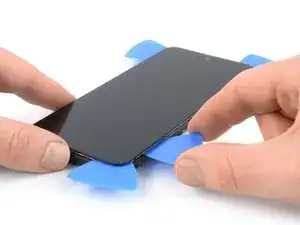

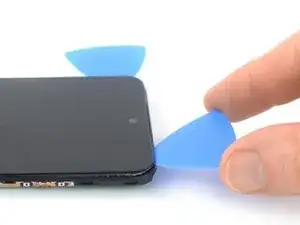

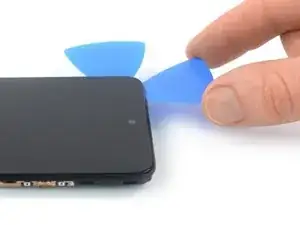

Вставьте третью плашку для вскрытия под нижний левый угол экрана.

Проведите плашкой вдоль левого края экрана, чтобы перерезать клей.

Оставьте её в верхнем левом углу, чтобы клей не склеился вновь.

При разрезании рядом с фронтальной камерой вводите в разрыв только наконечник плашки (примерно 2–3 мм), чтобы избежать повреждения или размазывания камеры.

Вставьте четвёртую плашку для вскрытия в верхнем левом углу экрана.

Проведите плашкой вдоль верхнего края телефона, чтобы перерезать клей.

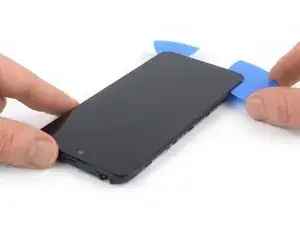

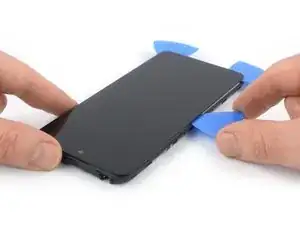

Вставьте пятую плашку для вскрытия и проведите ею вдоль правого края телефона, чтобы перерезать оставшийся клей.

Не пытайтесь сразу полностью снять дисплей — дисплей и кабель дигитайзера всё ещё протянуты через переднюю панель.

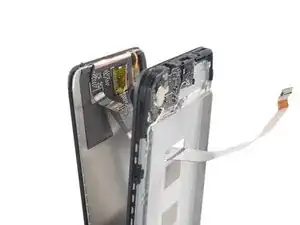

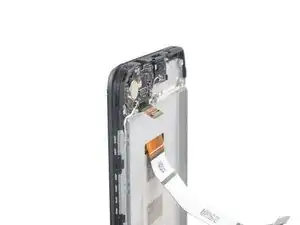

Протяните гибкий кабель дигитайзера через зазор в передней панели.

Протяните гибкий кабель дисплея через зазор в передней панели.

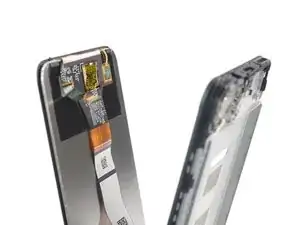

Снимите экран.

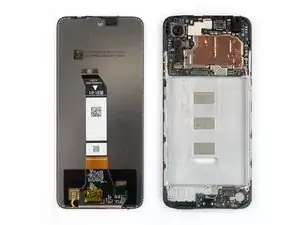

Сравните ваш новый запасной компонент с оригиналом — возможно, потребуется перенести оставшиеся компоненты со старого экрана на замену.

Нанесите новый клей там, где это необходимо, предварительно очистив соответствующие участки изопропиловым спиртом (>90%).

При сборке следуйте этому руководству, если вы используете заранее вырезанную клейкую накладку.
