Замена материнской платы Samsung Galaxy S10e

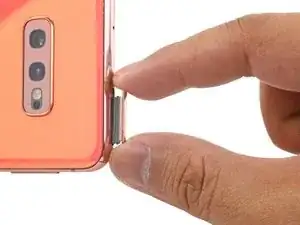

Вставьте инструмент для извлечения SIM-карты, биту или выпрямленную скрепку в маленькое отверстие в лотке для SIM-карты.

Если вы случайно вставили инструмент для извлечения SIM-карты в другое отверстие, не переживайте — скорее всего вы ничего не повредили.

Нажмите крепко, чтобы извлечь лоток.

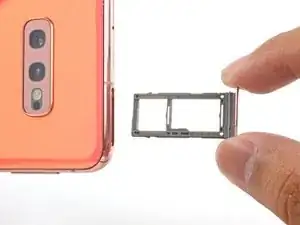

Вытащите лоток, потянув его прямо наружу.

Открытие телефона нарушит гидроизоляционные уплотнения. Подготовьте заменяющий клей заранее или позаботьтесь о защите от влаги, если собираетесь собирать телефон без замены клея.

Полностью выключите телефон перед началом ремонта.

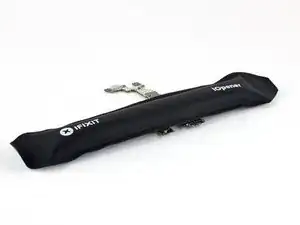

Подготовьте iOpener и прогрейте заднюю часть телефона вдоль правого края примерно две минуты. Это поможет смягчить клей, фиксирующий заднюю крышку.

Возможно, потребуется повторно нагреть и приложить iOpener несколько раз, чтобы телефон стал достаточно тёплым. Следуйте инструкциям iOpener, чтобы не допустить перегрева.

Можно использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — OLED-экран и внутренняя батарея чувствительны к нагреву.

На следующих шагах вы будете разрезать клей, фиксирующий заднюю крышку.

Клей уложен, как показано на первом изображении, где видна внутренняя сторона крышки после её снятия.

С внешней стороны телефона вы будете разрезать клей в выделенных местах.

Клей самый тонкий на правой стороне телефона, чуть ниже кнопки Bixby.

Прикрепите присоску к задней крышке как можно ближе к разогретому краю, прямо под кнопкой Bixby, где клей самый тонкий.

Присоска не создаст хорошего уплотнения на изогнутой части стекла, поэтому не размещайте её прямо на самом краю.

Если задняя крышка треснула, присоска может не держаться. Попробуйте поднять крышку с помощью прочной ленты или приклейте присоску супер-клеем и дождитесь высыхания, чтобы продолжить работу.

Подпереть разогретый край телефона чем-то толщиной примерно 0,5 дюйма (13 мм). Это наклонит телефон, и инструмент для вскрытия будет легче вставлять.

Поднимите правый край задней крышки при помощи присоски, чтобы создать небольшой зазор между крышкой и рамкой.

Это может потребовать значительной силы. Если возникают трудности, приложите больше тепла, чтобы ещё сильнее размягчить клей, и попробуйте снова. Клей остывает очень быстро, поэтому может потребоваться повторный нагрев.

Если вы используете iOpener, следуйте инструкциям по нагреву, чтобы не допустить его перегрева, иначе гелевый пакет может разорваться.

Вставьте край инструмента для вскрытия в зазор.

Заднее стекло может разбиться, если применять слишком большую силу или пытаться поддеть металлическими инструментами.

Проведите инструментом для вскрытия вдоль правого края телефона, чтобы разрезать клей, удерживающий заднюю крышку.

Вставьте пик для вскрытия в зазор рядом с инструментом для вскрытия. Оставьте пик на месте, чтобы разрезанная клейкая лента не слиплась снова.

Приложите разогретый iOpener к верхнему краю телефона на две минуты.

Вставьте пик для вскрытия около правого верхнего угла телефона и проведите им за угол и вдоль верхнего края телефона.

Здесь клеевая зона шире, поэтому нужно вставить пик глубже в телефон, чтобы отделить её.

Оставьте пик на месте, чтобы клей не слипся снова.

Приложите разогретый iOpener к левому краю телефона на две минуты.

Вставьте новый пик для вскрытия около верхнего левого угла и проведите им вдоль левого края телефона.

Снова оставьте пик в левой кромке телефона, чтобы клей не слипся заново.

Приложите разогретый iOpener к нижнему краю телефона на две минуты.

Вставьте пик для вскрытия возле нижнего угла телефона и проведите им вдоль нижнего края, чтобы отделить клей в этом месте.

Здесь клеевая зона шире, поэтому потребуется вставить пик глубже в телефон, чтобы полностью её отделить.

Используйте медиаторы для аккуратного поддевания задней крышки.

Если почувствуете сопротивление — прекратите поддевание и используйте медиатор, чтобы разрезать оставшийся клей.

Снимите заднюю крышку.

Следуйте этому руководству, чтобы переустановить заднюю крышку и заменить клей.

Обязательно включите телефон и проверьте выполненный ремонт перед установкой нового клея и повторным герметизацией телефона.

При желании вы можете установить заднюю крышку без замены клея. Удалите большие куски клея, которые могут мешать плотному прилеганию крышки. После установки подогрейте заднюю крышку и приложите давление для фиксации. Телефон при этом не будет водонепроницаемым, но оставшийся клей обычно достаточно прочен, чтобы удерживать крышку.

Отвинтите восемь винтов Phillips длиной 3,9 мм, удерживающих верхнюю среднюю рамку к телефону.

Сдвиньте медиатор под правый нижний угол верхней средней рамки, чтобы разъединить клей, фиксирующий её к нижней средней рамке.

Вставьте острый конец лопатки в небольшой вырез на правом краю пластиковой части верхней средней рамки, рядом с кнопкой Bixby.

Используйте острый конец лопатки, чтобы приподнять рамку от корпуса телефона.

Поднимите рамку за пластиковую часть и снимите её с телефона.

Для повторной установки сначала вставьте верхний край сборки в рамку телефона, затем аккуратно надавите на остальную часть, чтобы защелкнуть её на месте.

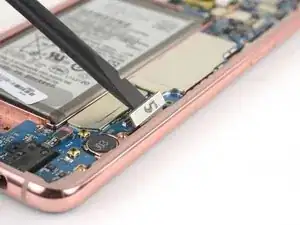

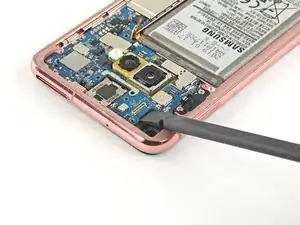

Используйте плоский конец лопатки, чтобы выжать разъём батареи вертикально вверх из гнезда и отключить его.

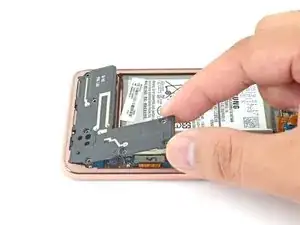

Отвинтите семь винтов Phillips длиной 3,9 мм, удерживающих динамик.

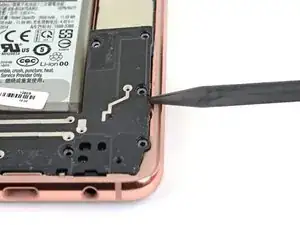

Вставьте острый конец лопатки в выемку на правом краю динамика.

Подденьте лопаткой, чтобы ослабить динамик.

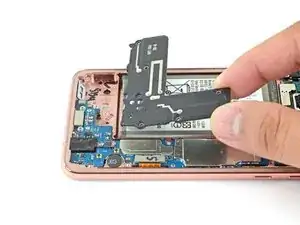

Поднимите динамик и снимите его.

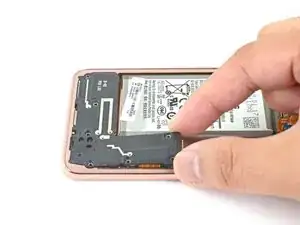

При сборке нажмите по краям динамика, пока он не защёлкнется на месте.

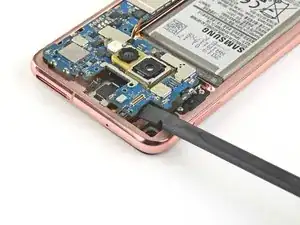

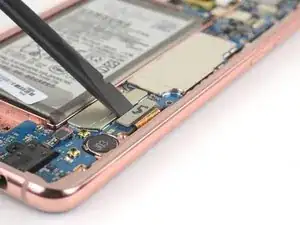

Используйте плоский конец лопатки, чтобы приподеть и отключить разъём экрана от гнезда на плате.

Для повторного подключения таких разъёмов аккуратно выровняйте и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте посередине. При неправильном совмещении контакты могут погнуться и получить необратимое повреждение.

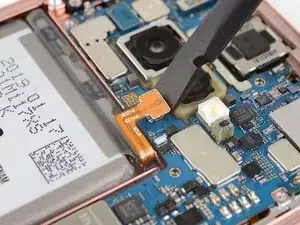

Используйте лопатку, чтобы приподнять и отключить разъём фронтальной камеры от её гнезда на плате.

При отключении таких разъёмов будьте осторожны, чтобы не сдвинуть мелкие поверхностно-монтированные компоненты вокруг гнезда.

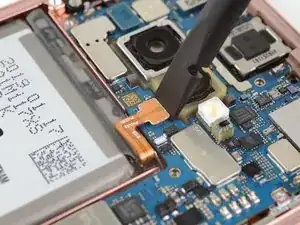

Используйте острый конец лопатки, чтобы приподнять и отключить разъём датчика отпечатка пальца от его гнезда на плате.

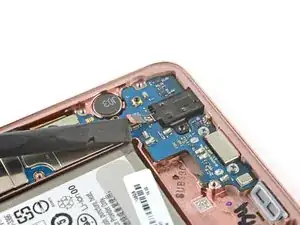

Используйте лопатку, чтобы приподнять и отключить разъём для наушников от его гнезда на плате.

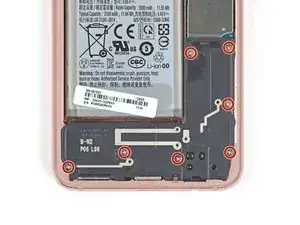

Отвинтите три винта Phillips, удерживающих плату:

Один винт 3,7 мм над тыльной камерой

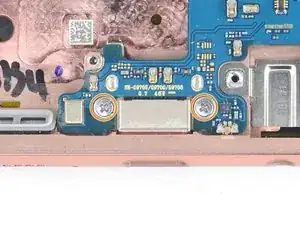

Два винта 3,7 мм по бокам порта USB-C

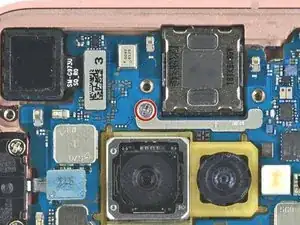

Эти винты отличаются по сравнению с винтом, отмеченным красным цветом.

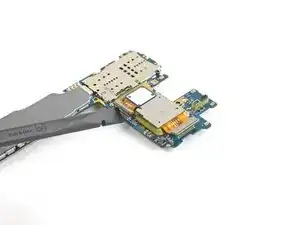

Используйте плоский конец лопатки, чтобы приподнять и ослабить верхнюю часть платы.

Если плата не поддаётся, прекратите и проверьте, вынули ли вы лоток SIM/Micro SD.

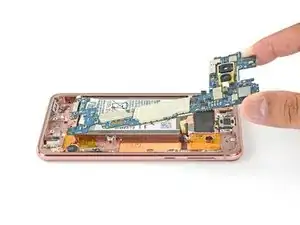

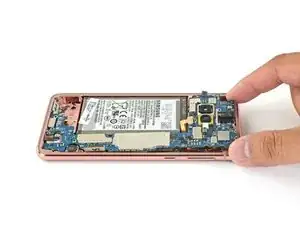

Используйте пальцы, чтобы поднять верхний край платы из рамки.

Осторожно потяните плату в сторону верхней части рамки, чтобы освободить слегка приклеенный порт USB-C.

Снимите плату.

Для установки платы:

Плотно сядьте краем платы с портом USB-C к нижнему краю рамки.

Уложите плату в рамку и убедитесь, что ни один разъём не оказался зажат под ней.

Переверните плату лицевой стороной вниз.

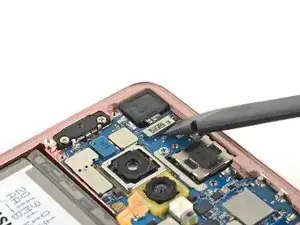

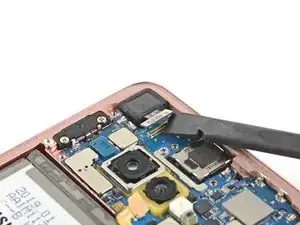

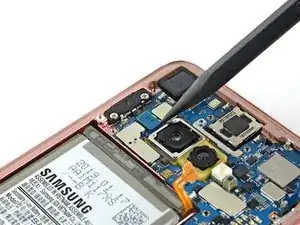

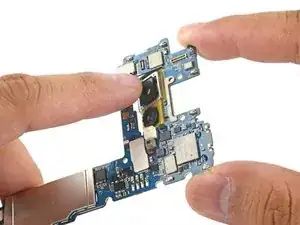

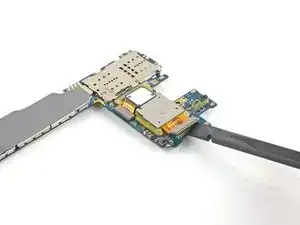

Используйте лопатку, чтобы приподнять и отключить два разъёма камер от их гнезд на плате.

Приложите подогретый iOpener к модулю камеры на одну минуту, чтобы размягчить клей.

Надавите на модуль камеры пальцем плотным, равномерным давлением, чтобы отсоединить его от материнской платы.

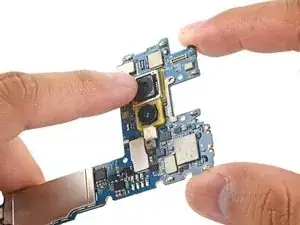

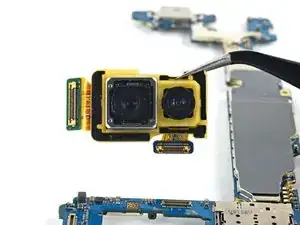

Снимите модуль двойной задней камеры.

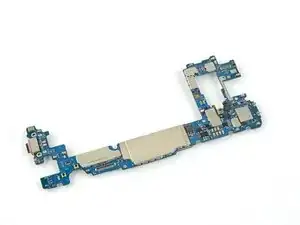

Остаётся только материнская плата.

Сравните вашу новую запчасть с оригиналом. Возможно, потребуется перенести оставшиеся компоненты или удалить клеевые наклейки с новой детали перед установкой.
