Замена голого экрана Samsung Galaxy S4

Подденьте пластиковым инструментом для вскрытия или ногтем в углублении слева от тыльной камеры, рядом с кнопкой питания.

Поднимите заднюю крышку за угол, ближайший к углублению, и снимите её с телефона.

Используйте плоский конец лопатки или ноготь, чтобы слегка надавить карту microSD глубже в слот, пока не услышите щёлчок.

После щёлчка отпустите карту — она выскочит из слота.

Извлеките карту microSD.

При сборке вставьте карту microSD в слот до щёлчка.

Вставьте пластиковый инструмент для вскрытия или палец в выемку батарейного отсека и поднимите батарею вверх.

Достаньте батарею из телефона.

Используйте пластиковый инструмент для вскрытия или ноготь, чтобы слегка надавить SIM-карту глубже в слот, пока не услышите щёлчок.

После щёлчка отпустите карту — она выскочит из слота.

Извлеките SIM-карту.

При сборке вставьте SIM-карту в слот до щёлчка.

Удалите девять винтов Phillips #00 длиной 4,0 мм, крепящих средней каркас к сборке дисплея.

Средний каркас прикреплён к сборке дисплея несколькими пластиковыми защёлками за хромированной окантовкой каркаса. Следующие шаги проведут вас через отделение защёлок для освобождения каркаса.

Начиная со стороны кнопки регулировки громкости, вставьте пластиковый инструмент между хромированной окантовкой вокруг стекла дисплея и более широкой хромированной рамкой. Найдите шов между ними.

Проводите инструментом по шву, разъединяя пластиковые защёлки по ходу движения.

Действуйте очень аккуратно при поддевании и поддевать лишь настолько, чтобы разъединить пластиковые защёлки — в каркасе есть несколько тонких участков, которые могут треснуть при излишнем изгибе.

Продолжайте поддевать вокруг угла телефона.

Проводите инструментом по шву между средним каркасом и дисплеем вдоль нижней части устройства, освобождая дополнительные пластиковые защёлки.

Снова подденьте вокруг угла со стороны кнопки питания.

Проводите инструментом по шву.

Продолжайте проводить инструментом по верхней части телефона, освобождая последние защёлки и освобождая средний каркас от сборки дисплея.

На этом этапе вы можете провести пластиковым инструментом по всему периметру устройства ещё раз, чтобы убедиться, что все пластиковые защёлки освобождены.

Снимите средний каркас со сборки дисплея.

Используйте плоский конец лопатки, чтобы отсоединить разъём платы USB.

Отключите кабельный разъём фронтальной камеры.

Отключите кабельный разъём динамика для разговоров.

Отключите кабельный разъём гнезда для наушников.

Отключите кабельный разъём дисплея/цифрового сенсора.

Отключите кабельный разъём антенны.

Удалите один винт Phillips #00 длиной 2,4 мм из сборки материнской платы.

Осторожно извлеките материнскую плату.

Держите материнскую плату за кромки, чтобы предотвратить повреждение от статического электричества. Будьте осторожны, чтобы не зацепить её за кабели при извлечении из сборки дисплея.

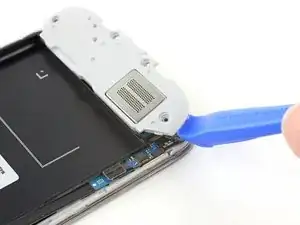

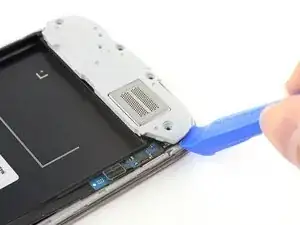

Используйте инструмент для вскрытия, чтобы отщёлкнуть динамик в нижней части телефона.

Снимите динамик.

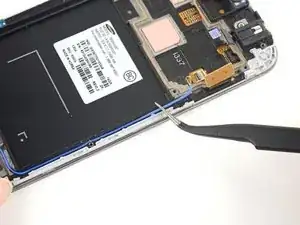

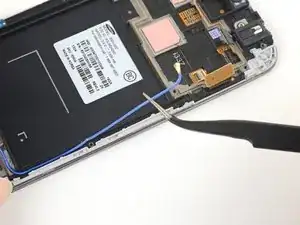

Используйте пинцет, чтобы приподнять и проделать кабель антенны вдоль края корпуса.

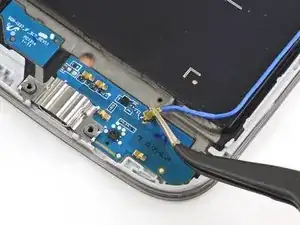

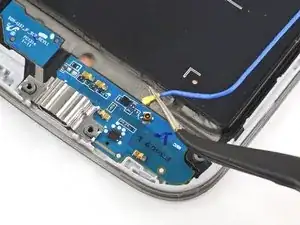

Поднимайте разъём антенны строго вверх, чтобы отсоединить его от дополнительной платы динамика.

Полностью извлеките кабель антенны.

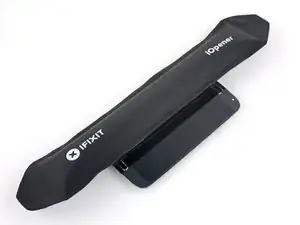

Подготовьте iOpener (или используйте фен или тепловой пистолет) и нагрейте сторону экрана телефона, чтобы ослабить клей дисплея.

Оставьте iOpener на телефоне минимум на две минуты, чтобы полностью нагреть экран и размягчить клей, который держит его в корпусе.

Возможно, потребуется заново нагреть iOpener и повторить эту процедуру несколько раз, пока клей дисплея не ослабнет достаточно.

Поскольку зазор между экраном и рамкой телефона очень тонкий, для разделения понадобится ломик (Jimmy). Внимательно прочтите следующие предупреждения перед продолжением.

Хотя металлическое лезвие в основном тупое, будьте осторожны и не прикладывайте чрезмерного давления, так как ломик может выскользнуть и порезать Вас или повредить телефон.

Надевайте защитные очки. Стекло может разбиться, разлетевшись на осколки.

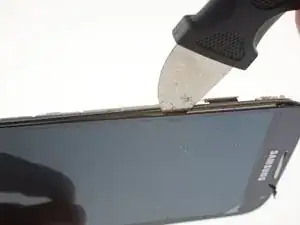

Когда клей ослабнет, вставьте лезвие в небольшой зазор между рамкой и экраном рядом с клавишей регулировки громкости.

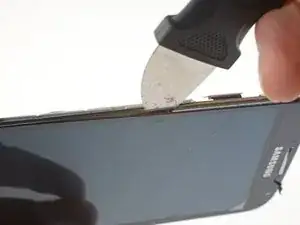

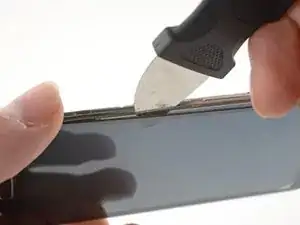

Медленно проведите лезвием вдоль корпуса телефона в направлении зарядного порта, чтобы отделить стекло экрана от ЖК‑матрицы.

При сгибе стекло, скорее всего, появит мелкие трещины. Убедитесь, что у Вас есть надлежащая защита для глаз.

Следующие три шага включают удаление чрезвычайно хрупких компонентов. Рассмотрите возможность работы на поверхности, которую будет легко очистить после.

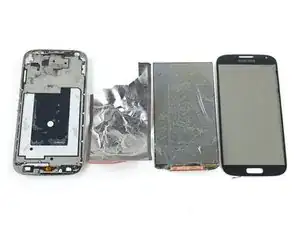

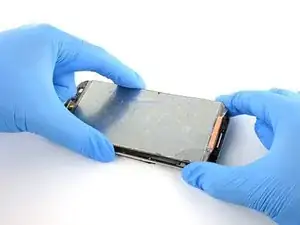

Когда стекло экрана полностью ослаблено по краям, удалите его из телефона.

Хрупкий ЖК‑дисплей под стеклом может рассыпаться на мелкие кусочки. При сомнениях защитите руки перчатками.

Наклейте ленту на ЖК‑панель, чтобы предотвратить распространение или выпадение битого стекла при удалении.

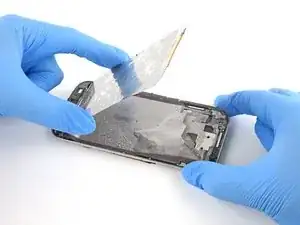

Осторожно оторвите треснувшую ЖК‑панель от рамки.

При необходимости вставьте ломик между ЖК‑панелью и рамкой, чтобы ослабить её от клея.

Удалите ЖК‑панель.

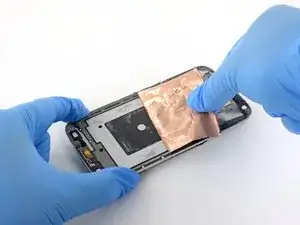

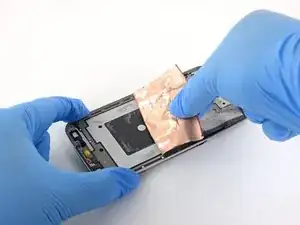

Схватите фольгированную подложку под ЖК‑панелью и оторвите её от корпуса.

Возможно, потребуется снова нагреть и приложить iOpener, чтобы помочь ослабить клей.

Используйте пинцет, чтобы удалить весь старый клей из корпуса телефона перед установкой нового дисплея.

При установке запасного дисплея проведите кабель дисплея через отверстие на задней части корпуса.
