Замена разъема для наушников Samsung Galaxy S10e

Разборка телефона нарушит водонепроницаемые уплотнения. Перед началом работ подготовьте клей для замены, или, если вы соберёте телефон без замены клея, избегайте контакта с жидкостями.

Перед началом ремонта полностью выключите телефон.

Подготовьте подогреватель iOpener и нагрейте заднюю панель телефона вдоль правого края примерно две минуты. Это поможет размягчить клей, фиксирующий заднюю крышку.

Возможно, потребуется несколько раз повторить подогрев и его нанесение, чтобы нагреть телефон достаточно. Следуйте инструкциям по использованию iOpener, чтобы не перегреть его.

Можно также использовать фен, тепловую пушку или нагревательную плитку, но будьте осторожны — чрезмерный перегрев может повредить OLED-дисплей и внутренний аккумулятор.

На следующих шагах Вы будете разрезать клей, которым прикреплена задняя крышка.

Клей расположен так, как показано на первом изображении, где изображена внутренняя сторона крышки после её снятия.

С внешней стороны телефона Вы будете разрезать клей в выделенных областях.

Клей наиболее тонкий с правой стороны телефона, сразу под кнопкой Bixby.

Закрепите присоску на задней крышке как можно ближе к нагретому краю, прямо под кнопкой Bixby, в месте, где клей самый тонкий.

Присоска плохо прилегает к изогнутой поверхности стекла, поэтому не ставьте её на край.

Если задняя крышка телефона повреждена и имеет трещины, присоска может не закрепиться. Попробуйте поддеть крышку прочным скотчем или приклейте присоску суперклеем, дайте клею застыть и продолжайте работу.

Подложите под нагретый край телефона предмет толщиной около 0,5 дюйма (13 мм). Это наклонит телефон и облегчит вставку инструмента.

Поднимите правый край задней крышки с помощью присоски, образовав небольшой зазор между крышкой и корпусом.

Для этого может потребоваться значительное усилие. Если возникнут трудности, дополнительно нагрейте клей для его размягчения и повторите попытку. Клей быстро остывает, поэтому его, возможно, придётся нагревать повторно.

Если используется iOpener, соблюдайте инструкции по его нагреву, чтобы не перегреть и не повредить гелевый пакет.

Вставьте край инструмента для вскрытия в образовавшийся зазор.

Заднее стекло может треснуть, если приложить слишком большое усилие или пытаться поддеть металлическим инструментом.

Продвигайте инструмент для вскрытия вдоль правого края телефона, разрезая клей, который фиксирует заднюю крышку.

Вставьте инструмент для вскрытия в зазор рядом с основным инструментом. Оставьте его на месте, чтобы клей не приклеился снова.

Нанесите разогретый iOpener на верхний край телефона на два минуты.

Вставьте инструмент для вскрытия в правом верхнем углу телефона и проведите им вокруг угла по верхнему краю.

В этой области клея больше, поэтому инструмент нужно вставить глубже, чтобы полностью отделить края.

Оставьте инструмент для вскрытия на месте, чтобы клей не приклеился снова.

Нанесите разогретый iOpener на левый край телефона на две минуты.

Вставьте новый инструмент для вскрытия в левом верхнем углу и проведите им по левому краю телефона.

Снова оставьте инструмент для вскрытия на левом краю, чтобы клей не склеился.

Нанесите разогретый iOpener на нижний край телефона на две минуты.

Вставьте инструмент для вскрытия в одном из нижних углов телефона и проведите им по нижнему краю, чтобы разрезать клей.

В этой области клея больше, поэтому инструмент нужно вставить глубже, чтобы полностью отделить края.

Осторожно подденьте заднюю крышку с помощью инструментов для вскрытия.

Если почувствуете сопротивление, немедленно прекратите поддёвку и разрежьте остатки клея инструментом.

Снимите заднюю крышку.

Выполните это руководство, чтобы переустановить заднюю крышку и заменить клейкую ленту.

Перед установкой нового клея и окончательной герметизацией телефона обязательно включите его и проверьте работоспособность после ремонта.

При желании можно переустановить заднюю крышку без замены клейкой ленты. Удалите крупные фрагменты старого клея, которые могут помешать плотному прилеганию задней крышки. После установки нагрейте крышку и приложите давление, чтобы надежно зафиксировать её. Водонепроницаемость при этом обеспечена не будет, однако остатков старого клея обычно более чем достаточно для надёжной фиксации.

Открутите восемь винтов Phillips длиной 3,9 мм, крепящих верхнюю среднюю рамку к корпусу телефона.

Вставьте инструмент для вскрытия под нижний правый угол верхней средней рамки, чтобы разъединить клей, скрепляющий её с нижней средней рамкой.

Вставьте острый конец лопатки в небольшой вырез на правом краю пластиковой части верхней средней рамки рядом с кнопкой Bixby.

Используя острый конец лопатки, подденьте среднюю рамку, чтобы приподнять её от каркаса телефона.

Поднимите среднюю рамку за пластиковую часть и снимите её с телефона.

При установке сначала вставьте верхний край сборки в раму телефона, затем аккуратно нажмите на остальную часть, чтобы защёлкнуть.

Используйте плоский конец лопатки, чтобы поддеть разъём батареи и отсоединить его от гнезда, потянув строго вверх.

Открутите семь винтов Phillips длиной 3,9 мм, крепящих динамик, с помощью отвёртки Phillips.

Вставьте острый конец лопатки в выемку на правом краю динамика.

Подденьте лопаткой, чтобы ослабить динамик.

Поднимите динамик и снимите его.

При сборке прижмите края динамика, пока он не защёлкнется на место.

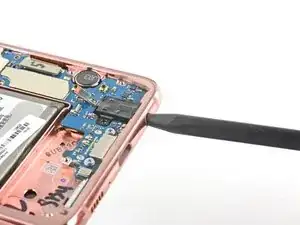

Используйте лопатку, чтобы поддеть и отсоединить разъём разъёма для наушников от гнезда на материнской плате.

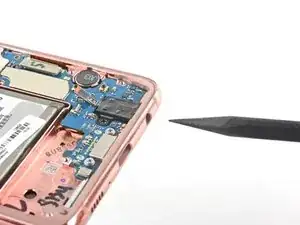

Вставьте острый конец лопатки в разъём для наушников.

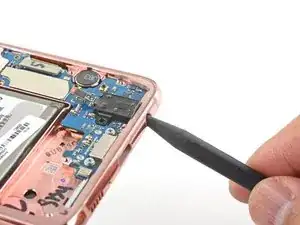

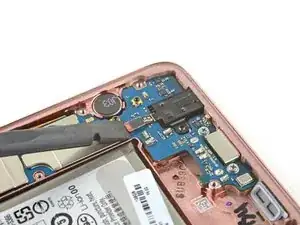

Сильным движением подденьте лопаткой, пока разъём для наушников не выскочит из корпуса.

Разъём для наушников может выпасть при ослаблении.

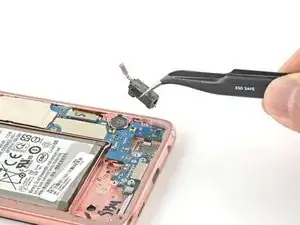

Снимите разъём для наушников.

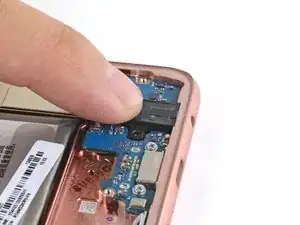

При сборке установите разъём для наушников в посадочное место, затем нажмите на него пальцем, пока не почувствуете щелчок фиксации.
