Замена фронтальной камеры Samsung Galaxy S10e

Открытие телефона нарушит его влагозащитные уплотнения. Подготовьте заменяющий клей заранее или постарайтесь избежать попадания жидкости при повторной сборке телефона без замены клея.

Полностью выключите телефон перед началом ремонта.

Подготовьте iOpener и нагрейте заднюю панель телефона вдоль правого края примерно в течение двух минут. Это поможет смягчить клей, удерживающий заднюю крышку.

Возможно, потребуется повторно нагреть и приложить iOpener несколько раз, чтобы телефон достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Также можно использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — OLED-дисплей и внутренняя батарея чувствительны к нагреву.

В следующих шагах вы будете разрезать клей, удерживающий заднюю крышку.

Клей нанесён так, как показано на первом изображении, где видна внутренняя сторона крышки после её снятия.

С внешней стороны телефона вы будете прорезать клей в выделенных областях.

Клей самый тонкий на правой стороне телефона, прямо под кнопкой Bixby.

Прикрепите присоску к задней крышке как можно ближе к разогретому краю, чуть ниже кнопки Bixby, где клей тоньше.

Присоска плохо герметизируется на изогнутой части стекла, поэтому избегайте установки на сам край.

Если задняя крышка треснула, присоска может не держаться. Попробуйте приподнять её с помощью прочной ленты или приклейте присоску суперклеем и дождитесь схватывания, чтобы продолжить.

Подложите под разогретый край телефона что-то толщиной около 0.5 дюйма (13 мм). Это наклонит телефон, облегчая вставку инструмента для вскрытия.

Поднимите правый край задней крышки присоской, чтобы образовалась небольшая щель между крышкой и рамкой.

Это может потребовать значительных усилий. Если возникают трудности, дополнительно нагрейте клеевой участок, чтобы ещё более размягчить клей, и попробуйте снова. Клей быстро остывает, поэтому может потребоваться многократный нагрев.

Если вы используете iOpener, следуйте инструкциям по нагреву, чтобы избежать его перегрева, иначе гелевый пакет может лопнуть.

Вставьте край инструмента для вскрытия в щель.

Заднее стекло может разбиться, если применять слишком большую силу или пытаться поддеть металлическими инструментами.

Проведите инструментом для вскрытия вдоль правого края телефона, разрезая клей, удерживающий заднюю крышку.

Вставьте инструмент-лизу в край рядом с инструментом для вскрытия. Оставьте лизу на месте, чтобы не дать отделённому клею снова склеиться.

Нагрейте верхний край телефона с помощью iOpener в течение двух минут.

Вставьте лизу рядом с верхним правым углом телефона и проведите ею вокруг угла и по верхнему краю телефона.

Здесь площадь приклейки больше, поэтому придётся вставить лизу глубже, чтобы отделить клей.

Оставьте лизу на месте, чтобы клей не слипся снова.

Нагрейте левый край телефона с помощью iOpener в течение двух минут.

Вставьте новую лизу возле верхнего левого угла и проведите ею вдоль левого края телефона.

Снова оставьте лизу в левой кромке телефона, чтобы клей не слипся.

Нагрейте нижний край телефона с помощью iOpener в течение двух минут.

Вставьте лизу рядом с нижним углом телефона и проведите ею вдоль нижнего края телефона, чтобы отделить клей в этой области.

Здесь площадь приклейки больше, поэтому придётся вставить лизу глубже, чтобы полностью отделить клей.

Используйте лизы, чтобы очень аккуратно приподнять заднюю крышку.

Если почувствуете сопротивление, прекратите поддевание и используйте лизу, чтобы отрезать оставшийся клей.

Снимите заднюю крышку.

Следуйте этому руководству, чтобы заново установить заднюю крышку и заменить клей.

Обязательно включите телефон и проверьте исправность до установки нового клея и запечатывания телефона.

При желании можно установить заднюю крышку без замены клея. Удалите крупные куски клея, которые могут помешать крышке прилегать заподлицо. После установки нагрейте заднюю крышку и приложите давление, чтобы закрепить её. Устройство не будет водонепроницаемым, но оставшийся клей обычно достаточно прочен, чтобы удерживать крышку.

Удалите восемь винтов Phillips 3,9 мм, фиксирующих верхнюю среднюю рамку к телефону.

Подденьте нижний правый угол верхней средней рамки медиатором, чтобы отделить клей, скрепляющий её с нижней средней рамкой.

Вставьте острый наконечник лопатки в небольшой вырез на правом крае пластиковой части верхней средней рамки, рядом с кнопкой Bixby.

Используйте наконечник лопатки, чтобы приподнять среднюю рамку от корпуса телефона.

Поднимите среднюю рамку за пластиковую часть и снимите её с телефона.

Для повторной установки сначала вставьте верхний край узла в рамку телефона, затем аккуратно надавите на остальную часть узла, чтобы защёлкнуть её на место.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить разъём батареи, подняв его вертикально вверх из гнезда.

С помощью лопатки приподнимите и отсоедините разъём фронтальной камеры от гнезда на плате.

При отсоединении таких разъёмов будьте осторожны, чтобы не сместить мелкие поверхностно-монтируемые компоненты вокруг гнезда.

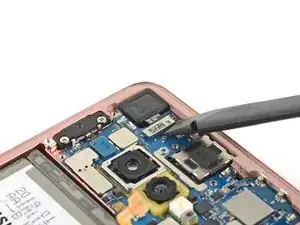

С помощью острого конца лопатки подденьте фронтальную камеру и выньте её из гнезда.

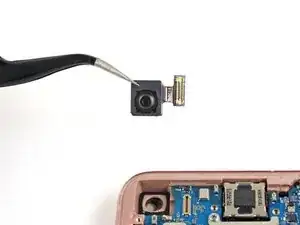

Снимите фронтальную камеру.

Сравните новую запасную деталь с оригиналом. Возможно, потребуется перенести оставшиеся компоненты или снять защитные слои клея с новой детали перед установкой.
