Замена сборки дисплея Samsung Galaxy S4

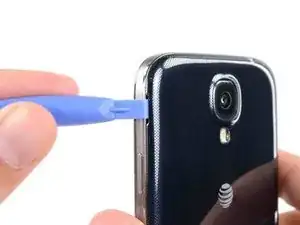

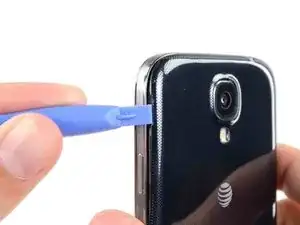

Вставьте пластиковый инструмент для открытия или ноготь в углубление слева от камеры, рядом с кнопкой питания.

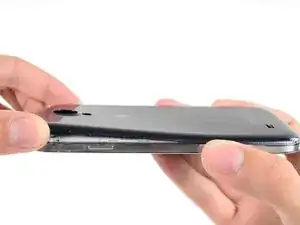

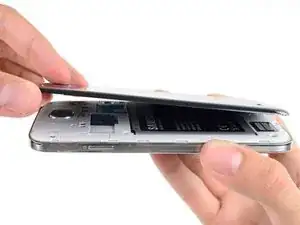

Поднимите заднюю крышку за угол, ближайший к углублению, и снимите ее с телефона.

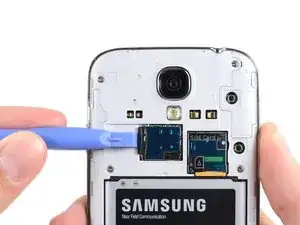

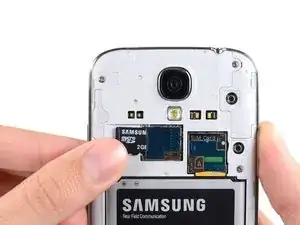

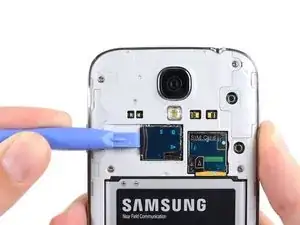

Используйте плоский конец лопатки или ноготь, чтобы слегка нажать на карту microSD, углубляя ее в слот, пока не услышите щелчок.

После щелчка отпустите карту, и она выскочит из своего слота.

Извлеките карту microSD.

При сборке вставьте карту microSD обратно в слот до щелчка.

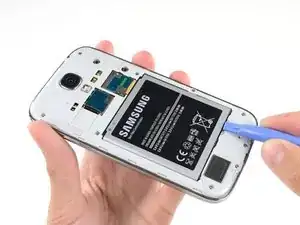

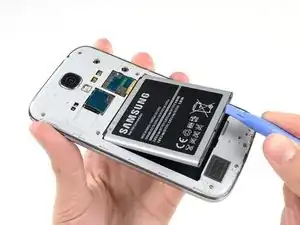

Вставьте пластиковый инструмент для открытия или палец в вырез в отсеке для батареи и поднимите батарею вверх.

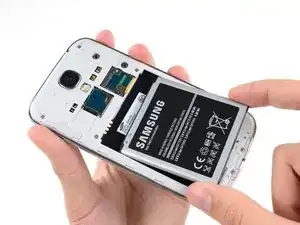

Удалите батарею из телефона.

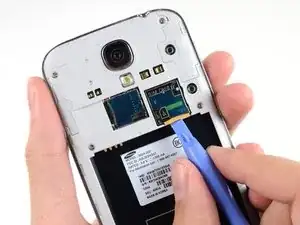

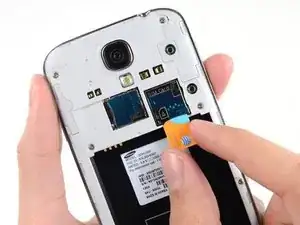

Используйте пластиковый инструмент для открытия или ноготь, чтобы слегка нажать на SIM-карту, углубляя ее в слот, пока не услышите щелчок.

После щелчка отпустите карту, и она выскочит из своего слота.

Извлеките SIM-карту.

При сборке вставьте SIM-карту обратно в слот до щелчка.

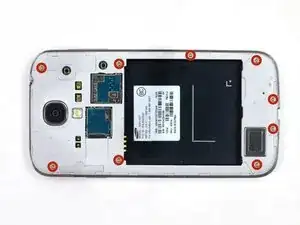

Удалите девять винтов Phillips #00 длиной 4.0 мм, крепящих среднюю раму к сборке дисплея.

Средняя рама закреплена к сборке дисплея несколькими пластиковыми зажимами за хромированным ободком средней рамы. Следующие шаги проведут вас через отделение зажимов для освобождения средней рамы.

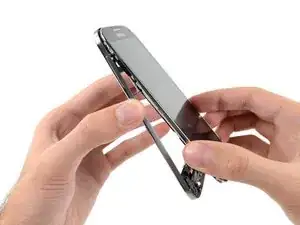

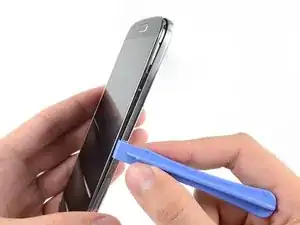

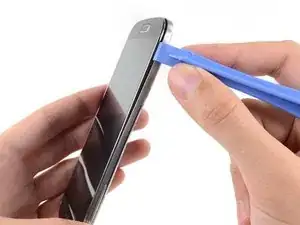

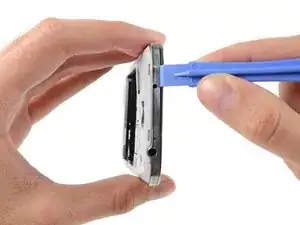

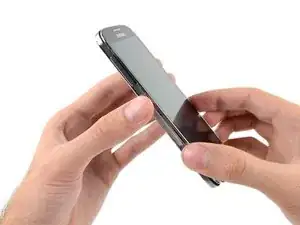

Начинайте с стороны кнопки громкости, вставьте пластиковый инструмент для открытия между хромированным ободком вокруг стекла дисплея и большим хромированным элементом. Ищите шов между ними.

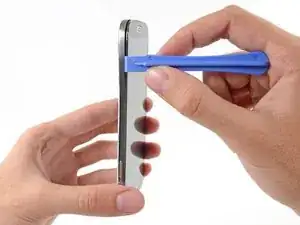

Проводите инструментом вдоль шва, отделяя пластиковые зажимы по мере продвижения.

Будьте очень осторожны, когда поддеваете, и поддевайте только достаточно, чтобы отделить пластиковые зажимы — в средней раме есть несколько тонких точек, которые могут треснуть при чрезмерном изгибании.

Продолжайте поддевать вокруг угла телефона.

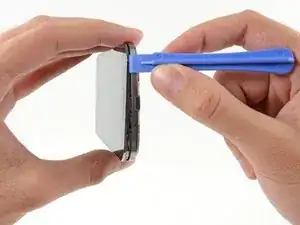

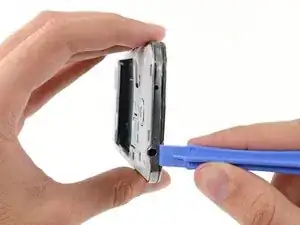

Проводите инструментом вдоль шва между средней рамой и дисплеем внизу устройства, освобождая больше пластиковых зажимов.

Снова подденьте вокруг угла, к стороне кнопки питания.

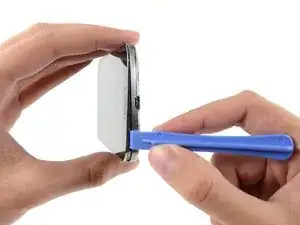

Проводите инструментом вдоль шва.

Продолжайте проводить инструментом вокруг верхней части телефона, освобождая последние зажимы и отделяя среднюю раму от сборки дисплея.

На этом этапе вы можете снова провести пластиковым инструментом по всему периметру устройства, чтобы убедиться, что все пластиковые зажимы освобождены.

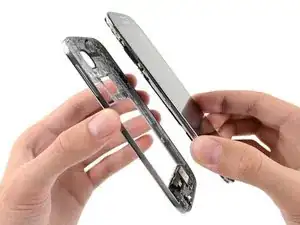

Удалите среднюю раму из сборки дисплея.

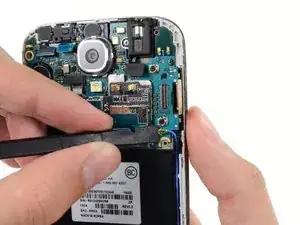

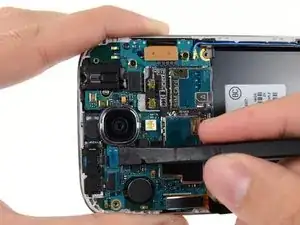

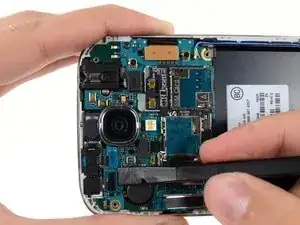

Используйте плоский конец лопатки для отключения разъема платы USB.

Отключите кабель разъема фронтальной камеры.

Отключите разъем кабеля динамика собеседника.

Отключите разъем кабеля сборки разъема для наушников.

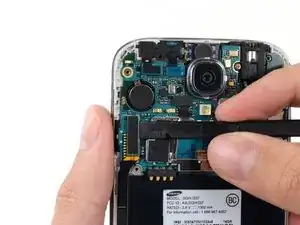

Отключите разъем кабеля дисплея/дигитайзера.

Отключите разъем кабеля антенны.

Удалите единственный винт Phillips #00 длиной 2.4 мм из сборки материнской платы.

Осторожно снимите материнскую плату.

Держите материнскую плату за края, чтобы предотвратить повреждение от статического электричества. Будьте осторожны, чтобы не зацепить ее за какие-либо кабели при извлечении из сборки дисплея.

Удалите единственный винт Phillips #00 длиной 2.4 мм, который крепит сборку разъема для наушников к сборке дисплея.

Удалите сборку разъема для наушников.

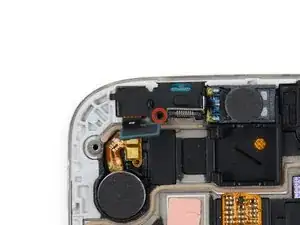

Если присутствует, удалите винт PH #00 длиной 2.4 мм, который крепит верхнюю рамку сборки дисплея.

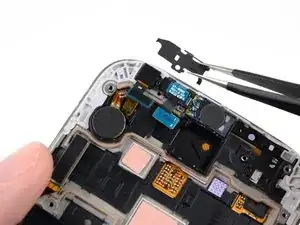

Удалите верхнюю рамку сборки дисплея.

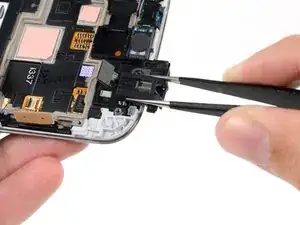

Удалите фронтальную камеру из сборки дисплея.

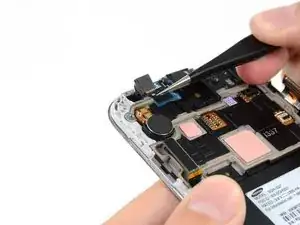

Удалите сборку динамика разговорного устройства из сборки дисплея.

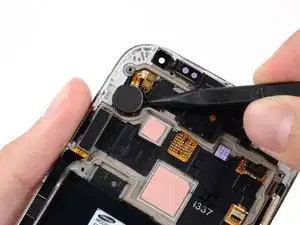

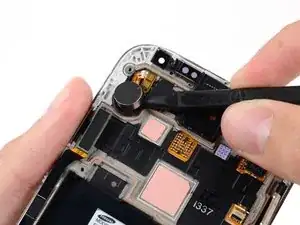

Вставьте остриё лопатки под вибромотор, чтобы отвязать его от клея, удерживающего его на сборке дисплея.

Будьте осторожны и не удаляйте вибромотор сразу, так как его кабель также приклеен к задней части сборки дисплея.

Используйте остриё лопатки, чтобы приподнять кабель вибромотора с сборки дисплея.

Нагрев отлично помогает размягчить клей. Обильное применение тепла с помощью热风枪 размягчит клей. Если вы будете аккуратны, то сможете сохранить и повторно использовать клей.

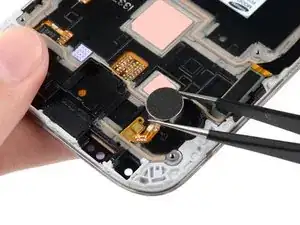

Удалите вибромотор с задней стороны сборки дисплея.

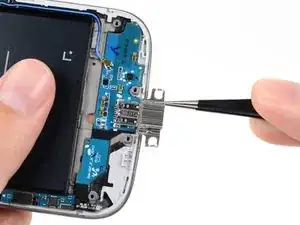

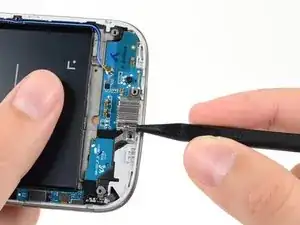

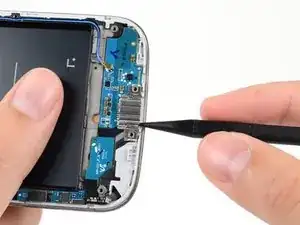

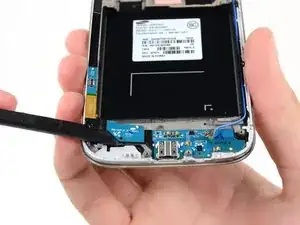

Осторожно вставьте кончик лопатки между USB-портом и кронштейном USB-порта, чтобы приподнять одну сторону кронштейна с его стойки.

Удалите кронштейн USB-порта.

Кронштейн немного пружинит и должен вернуться на место на двух винтовых стойках во время сборки.

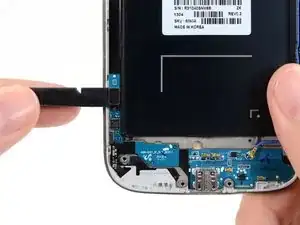

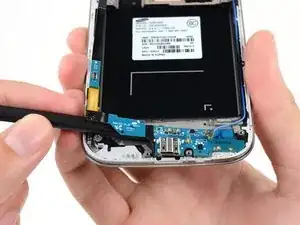

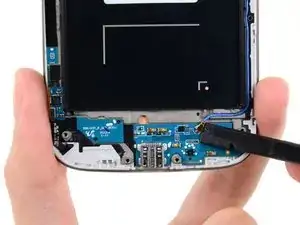

Отключите кабель кнопки от кабеля USB-платы. Будьте особенно осторожны здесь; после удаления кабеля аккуратно отделите его от USB-платы.

Отключите кабель разъёма антенны от USB-платы.

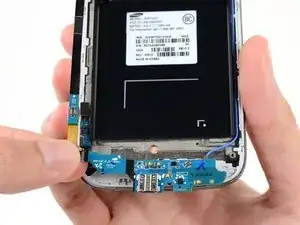

USB-плата прикреплена к сборке дисплея легким клеем.

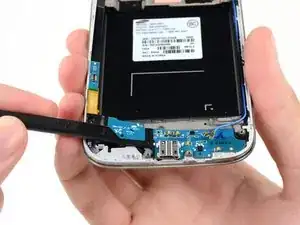

Осторожно вставьте плоский конец лопатки под USB-плату, чтобы отвязать её от клея, удерживающего её на месте.

Делайте это медленно и будьте осторожны, чтобы не согнуть плату.

Удалите USB-плату из сборки дисплея.

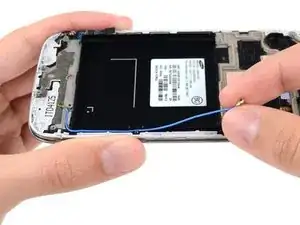

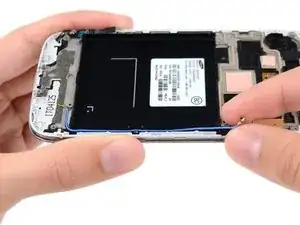

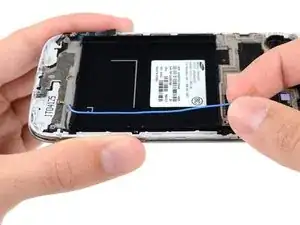

Отделите и удалите кабель разъёма антенны из его канала в задней части сборки дисплея.

Другие модели сотовой связи могут иметь дополнительный кабель антенны с противоположной стороны телефона. Удалите эту антенну из сборки дисплея также.

При сборке будет полезно сначала установить USB-плату и подключить кабель разъёма антенны перед тем, как вернуть его обратно в его канал.
