Замена датчика отпечатка пальца Samsung Galaxy S10e

Открытие телефона нарушит его водонепроницаемые уплотнения. Подготовьте заменяющий клей заранее или избегайте попадания жидкости, если вы собираете телефон без замены клея.

Полностью выключите телефон перед началом ремонта.

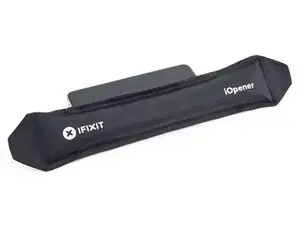

Подготовьте iOpener и нагрейте заднюю панель телефона вдоль правого края примерно в течение двух минут. Это поможет размягчить клей, удерживающий заднюю крышку.

Возможно, вам придётся повторно разогревать и прикладывать iOpener несколько раз, чтобы телефон достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — OLED-дисплей и внутренняя батарея чувствительны к теплу.

На следующих шагах вы будете разрезать клей, фиксирующий заднюю крышку.

Клей уложен так, как показано на первом изображении, которое демонстрирует внутреннюю сторону крышки после её снятия.

Если смотреть снаружи телефона, вы будете делать надрезы через клей в выделенных областях.

Клей наиболее тонкий на правой стороне телефона, чуть ниже кнопки Bixby.

Прикрепите присоску к задней крышке как можно ближе к нагретому краю, прямо под кнопкой Bixby, где клей самый тонкий.

Присоска не сможет хорошо присосаться к изогнутой части стекла, поэтому избегайте установки прямо на самый край.

Если задняя крышка телефона треснула, присоска может не держаться. Попробуйте поднять крышку при помощи прочной ленты или приклейте присоску суперклеем и дайте высохнуть, чтобы продолжить работу.

Подложите под нагретый край телефона предмет толщиной примерно 0,5 дюйма (13 мм). Это наклонит телефон, благодаря чему инструмент для вскрытия будет легче вставлять.

Поднимите правый край задней крышки с помощью присоски, откройте небольшой зазор между крышкой и рамкой.

Это может потребовать значительных усилий. Если возникают затруднения, примените больше тепла, чтобы дополнительно размягчить клей, и попробуйте снова. Клей быстро остывает, поэтому может понадобиться многократный разогрев.

Если вы используете iOpener, следуйте инструкциям по нагреву, чтобы избежать его перегрева или разрыва гелевого пакета.

Вставьте край инструмента для вскрытия в зазор.

Заднее стекло может разбиться, если приложить слишком большую силу или пытаться поддеть металлическими инструментами.

Проведите инструментом для вскрытия вдоль правого края телефона, чтобы разрезать клей, удерживающий заднюю крышку.

Вставьте «пик» для вскрытия в щель рядом с инструментом для вскрытия. Оставьте пик на месте, чтобы разделённый клей не слипся обратно.

Приложите нагретый iOpener к верхнему краю телефона на две минуты.

Вставьте пик для вскрытия рядом с верхним правым углом телефона и проведите им вокруг угла и по верхнему краю телефона.

Здесь клеевая зона больше, поэтому придётся вставить пик глубже в телефон, чтобы отделить клей.

Оставьте пик на месте, чтобы клей не слился обратно.

Приложите нагретый iOpener к левому краю телефона на две минуты.

Вставьте новый пик для вскрытия рядом с верхним левым углом и проведите им вдоль левого края телефона.

Снова оставьте пик на месте в левой кромке телефона, чтобы клей не слипся обратно.

Приложите нагретый iOpener к нижнему краю телефона на две минуты.

Вставьте пик для вскрытия рядом с одним из нижних углов телефона и проведите им вдоль нижнего края, чтобы отделить клей в этой области.

Здесь клеевая зона больше, поэтому придётся вставить пик глубже в телефон, чтобы полностью отделить клей.

Используйте пики для вскрытия, чтобы очень аккуратно приподнять заднюю крышку.

Если вы почувствуете сопротивление, прекратите поддевание и используйте пик, чтобы отрезать оставшийся клей.

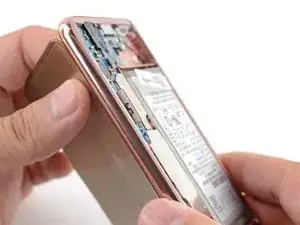

Снимите заднюю крышку.

Следуйте этому руководству, чтобы заново установить заднюю крышку и заменить клеевой слой.

Обязательно включите телефон и проверьте выполнение ремонта перед установкой нового клея и повторным запечатыванием телефона.

При желании вы можете установить заднюю крышку без замены клея. Удалите любые большие куски клея, которые могут помешать плотному прилеганию задней крышки. После установки нагрейте заднюю крышку и прижмите, чтобы закрепить её. Телефон при этом не будет водонепроницаемым, но оставшийся клей обычно достаточно прочен, чтобы удерживать крышку.

Снимите восемь винтов Phillips 3,9 мм, которыми верхняя средняя рамка крепится к телефону.

Просуньте медиатор для размыкания под нижний правый угол верхней средней рамки, чтобы разъединить клей, удерживающий её на нижней средней рамке.

Вставьте наконечник лопатки в небольшой вырез на правом краю пластикового участка верхней средней рамки, рядом с кнопкой Bixby.

Используйте наконечник лопатки, чтобы отжать среднюю рамку вверх от корпуса телефона.

Поднимите среднюю рамку за пластиковую часть и снимите её с телефона.

Для повторной установки сначала вставьте верхний край сборки в каркас телефона, затем аккуратно прижмите оставшуюся часть сборки, чтобы защёлкнуть её на место.

Используйте плоский конец лопатки, чтобы поднять разъём аккумулятора строго вверх из его гнезда и отключить его.

Используйте отвертку Phillips, чтобы открутить семь винтов 3,9 мм, которыми крепится громкоговоритель.

Вставьте наконечник лопатки в выемку на правом краю громкоговорителя.

Подденьте лопаткой, чтобы ослабить громкоговоритель.

Поднимите громкоговоритель и удалите его.

Для сборки нажмите по краям громкоговорителя, пока он не защёлкнется на место.

Используйте плоский конец лопатки, чтобы поддеть и отключить разъём экрана от его гнезда на плате.

Чтобы снова подключить контакты с нажимом типа этого, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. При неправильном совмещении контактов штырьки могут погнуться, что приведёт к необратимому повреждению.

Используйте наконечник лопатки, чтобы поддеть и отключить разъём датчика отпечатка пальца от его гнезда на плате.

Используйте отвертку Phillips, чтобы открутить два винта 4 мм, которыми крепится кронштейн датчика отпечатка пальца.

Наложите нагретый iOpener на кронштейн датчика отпечатка пальца на одну минуту, чтобы ослабить клей.

Кронштейн датчика отпечатка пальца зафиксирован очень прочным клеем.

Используйте острые кончики пинцета, чтобы медленно поддеть кронштейн датчика отпечатка пальца.

Если кронштейн не поддаётся, примените дополнительный нагрев и повторите попытку.

Снимите кронштейн датчика отпечатка пальца.

Используйте пинцет, чтобы ослабить кабель датчика отпечатка пальца от клеевой прокладки.

Переверните телефон так, чтобы дисплей был вверх.

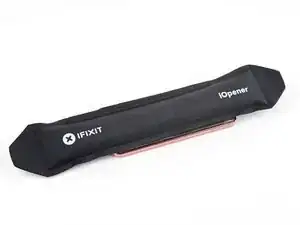

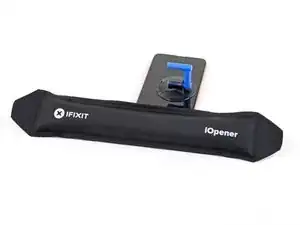

Наложите нагретый iOpener на правый край экрана на две минуты.

Можно также использовать фен, тепловой пистолет или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — встроенный аккумулятор чувствителен к нагреву.

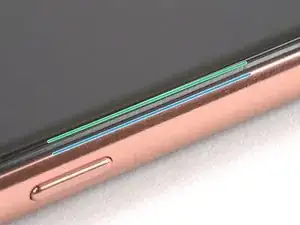

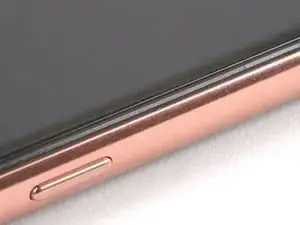

Пока ждёте, обратите внимание на следующие швы:

Шов дисплея — этот шов находится выше тонкой пластиковой рамки. Нужно поддевать вдоль этого шва, чтобы отделить дисплей.

Шов рамы — этот шов находится ниже тонкой пластиковой рамки. Не поддевать вдоль этого шва, иначе вы повредите пластиковую рамку.

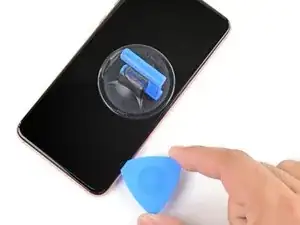

Прикрепите присоску к нагретому краю дисплея.

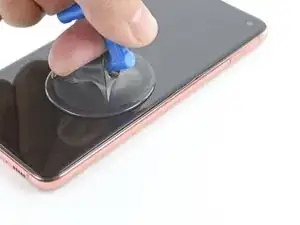

Резко и ровно потяните присоску вверх, чтобы образовать зазор.

В зависимости от возраста устройства это может быть непросто. Если возникают трудности, нагрейте сильнее и попробуйте снова.

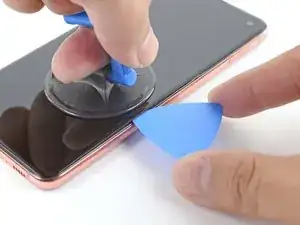

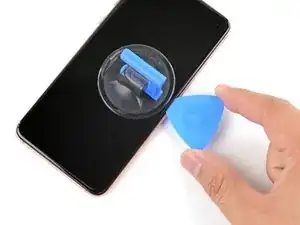

Вставьте наконечник медиатора для размыкания в образовавшийся зазор шва дисплея.

Убедитесь, что медиатор вставлен в шов выше пластиковой рамки.

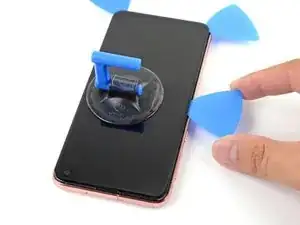

Проведите открывающей лопаткой вдоль правого края, чтобы разрезать клей.

Оставьте лопатку в углу, чтобы клей не склеился снова.

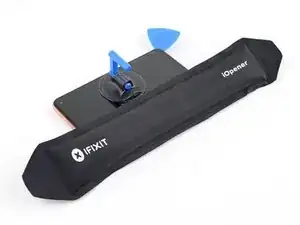

Приложите нагретый iOpener к нижнему краю дисплея на одну минуту.

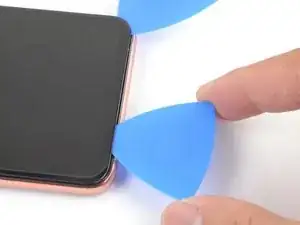

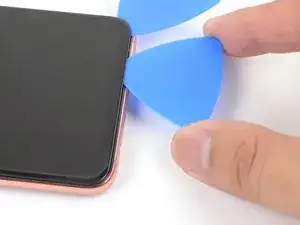

Проведите открывающей лопаткой вдоль нижнего края, чтобы разрезать клей.

Оставьте лопатку в углу, чтобы клей не склеился снова.

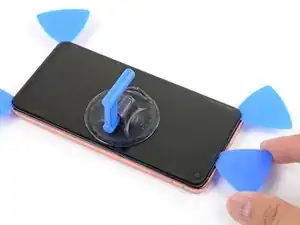

Повторите процедуру нагрева и разрезания для оставшихся сторон дисплея.

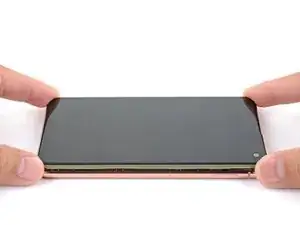

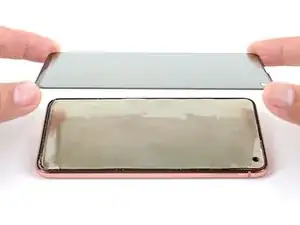

Поднимите и снимите стекло дисплея.

OLED-панель обычно герметично прилегает к этому стеклу. Как только она окажется на воздухе, панель перестанет работать.

Приложите нагретый iOpener к OLED-панели на одну минуту, чтобы размягчить клей панели.

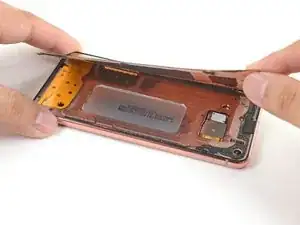

Поднимите панель дисплея с правого края и отслойте её от корпуса.

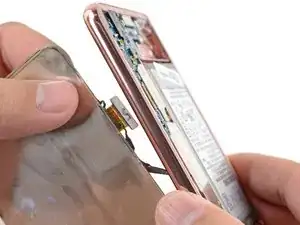

Протяните разъем панели дисплея через корпус.

Если возникают трудности, вы можете разрезать кабель панели дисплея, чтобы снять панель.

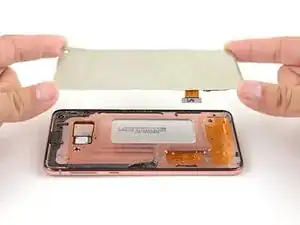

Снимите панель дисплея.

Если вы используете клей, вырезанный по шаблону, следуйте этому руководству для инструкций по снятию старого клея и прикреплению заменяющего экрана.

Если вы используете ленту Tesa для повторного прикрепления экрана, следуйте этому руководству.

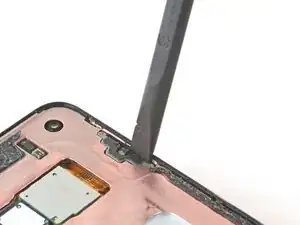

Используйте плоский конец медиатора, чтобы отжать крышку кабеля датчика отпечатка пальца от корпуса.

Снимите крышку кабеля датчика отпечатка пальца.

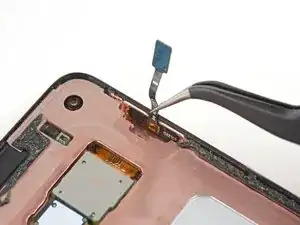

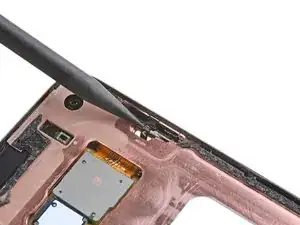

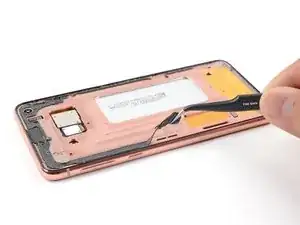

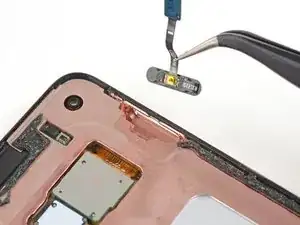

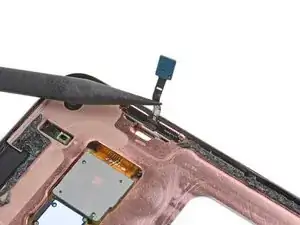

Используйте острый конец медиатора, чтобы аккуратно протянуть кабель датчика отпечатка через вырез в корпусе.

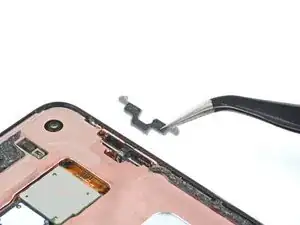

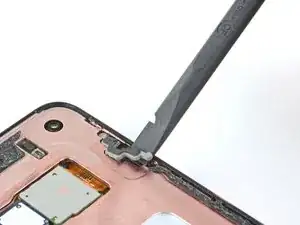

Используйте пинцет, чтобы приподнять и вынуть опорную скобу кнопки питания из посадочного места.

При сборке ориентирайте скобу так, чтобы выемки были обращены от кнопки, а центральная защёлка — вверх.

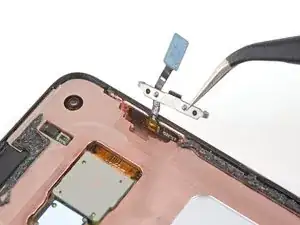

Выньте датчик отпечатка пальца из его посадочного места.
