Замена катушки беспроводной зарядки Samsung Galaxy S10e

Вскрытие телефона нарушит его водонепроницаемые уплотнения. Будьте готовы заменить клейкую ленту перед началом работ, или берегите устройство от контакта с жидкостью, если собираете его без замены уплотнения.

Перед началом ремонта полностью выключите телефон.

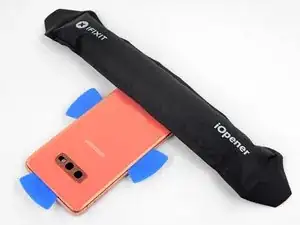

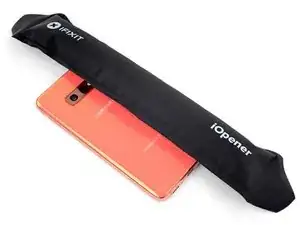

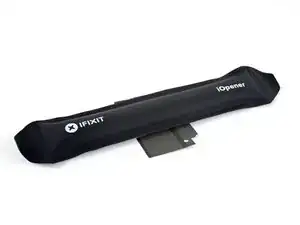

Подготовьте разогревающий инструмент iOpener и нагрейте заднюю панель по правому краю в течение примерно двух минут. Это поможет размягчить клей, которым зафиксирована задняя крышка.

Возможно, потребуется несколько раз повторить разогрев и применение iOpener, чтобы телефон стал достаточно тёплым. Следуйте инструкциям по работе с iOpener, чтобы не перегреть его.

Можно использовать фен, тепловую пушку или нагревательную плитку, но будьте осторожны, чтобы не перегреть телефон — дисплей OLED и внутренний аккумулятор чувствительны к перегреву.

В следующих шагах Вы будете разрезать клей, удерживающий заднюю крышку.

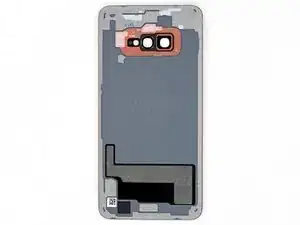

Расположение клея показано на первом изображении, где видно внутреннюю сторону крышки после её снятия.

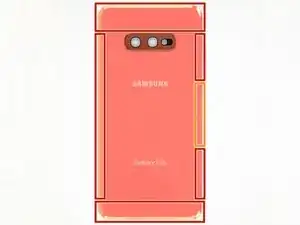

Если смотреть с внешней стороны телефона, Вы будете разрезать клей в выделенных областях.

Клей наиболее тонкий на правой стороне телефона, прямо под кнопкой Bixby.

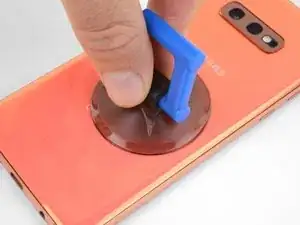

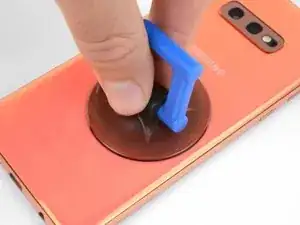

Закрепите присоску на задней крышке как можно ближе к прогретому краю, прямо под кнопкой Bixby, где клей самый тонкий.

Присоска плохо держится на закруглённой части стекла, поэтому не устанавливайте её на самом краю.

Если задняя панель телефона треснута, присоска может не прилипнуть. Попробуйте поднять крышку с помощью прочного скотча или приклейте присоску суперклеем и дождитесь полного застывания, чтобы продолжить работу.

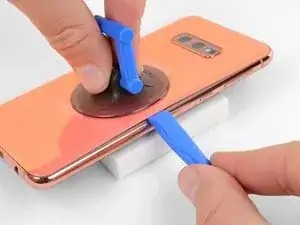

Поднимите прогретый край телефона на предмете толщиной около 0,5 дюйма (13 мм). Это придаст телефону наклон, чтобы легче было вставить инструмент для вскрытия.

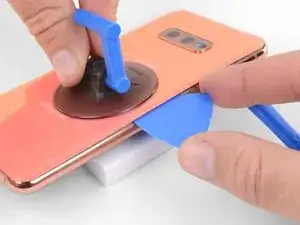

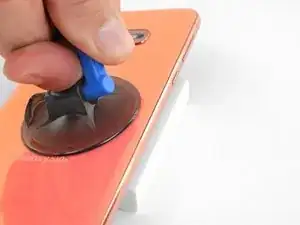

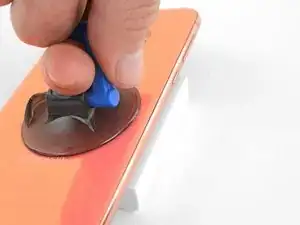

Поднимите правый край задней крышки с помощью присоски, создав небольшой зазор между крышкой и корпусом.

Для этого может потребоваться значительное усилие. Если возникли трудности, дополнительно нагрейте клей, чтобы он стал мягче, и попробуйте снова. Клей быстро остывает, поэтому его может потребоваться нагревать многократно.

Если используется iOpener, следуйте инструкции по разогреву, чтобы не перегреть его — в противном случае пакет с гелем может лопнуть.

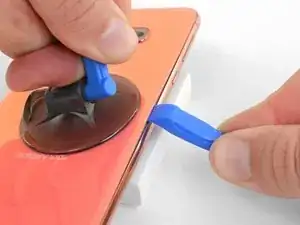

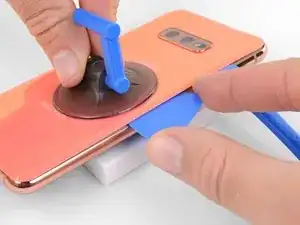

Вставьте край инструмента для вскрытия в зазор.

Заднее стекло может разрушиться, если приложить чрезмерное усилие или попытаться поддеть его металлическими инструментами.

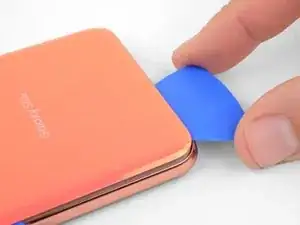

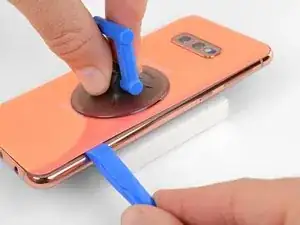

Проведите инструментом для вскрытия вдоль правого края телефона, разрезая клей, удерживающий заднюю крышку.

Вставьте лопатку в щель рядом с инструментом вскрытия. Оставьте лопатку в этом месте, чтобы предотвратить повторное прилипание клея.

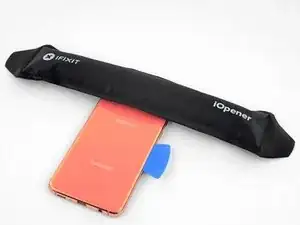

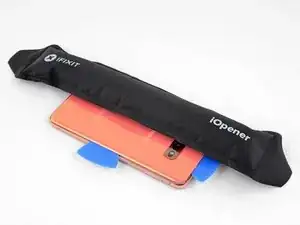

Приложите разогретый iOpener к верхнему краю телефона на две минуты.

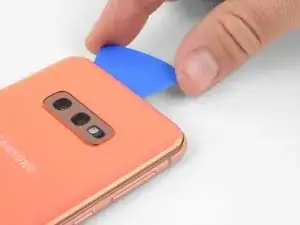

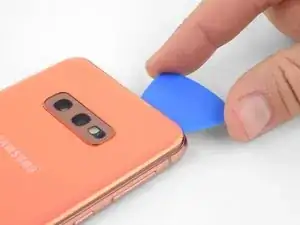

Вставьте лопатку вблизи верхнего правого угла телефона и проведите ею по углу и вдоль верхнего края.

Здесь область, покрытая клеем, больше, поэтому необходимо вставить лопатку глубже, чтобы полностью отделить крышку.

Оставьте лопатку на месте, чтобы клей не приклеился снова.

Приложите разогретый iOpener к левому краю телефона на две минуты.

Вставьте новую лопатку вблизи верхнего левого угла и проведите ею вдоль левого края телефона.

Снова оставьте лопатку на месте вдоль левого края телефона, чтобы клей не сцепился повторно.

Приложите разогретый iOpener к нижнему краю телефона на две минуты.

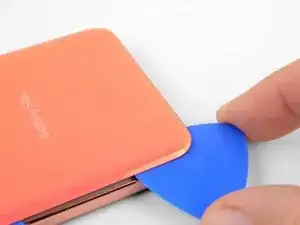

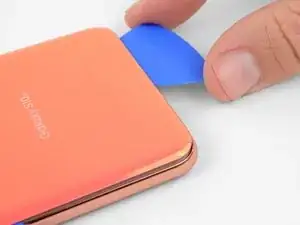

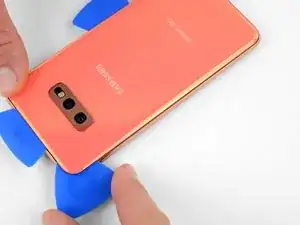

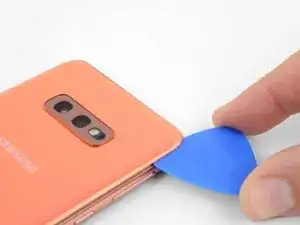

Вставьте лопатку вблизи одного из нижних углов телефона и проведите ею по нижнему краю, чтобы отделить остатки клея.

Здесь область, покрытая клеем, больше, поэтому нужно вставить лопатку глубже, чтобы полностью отделить крышку.

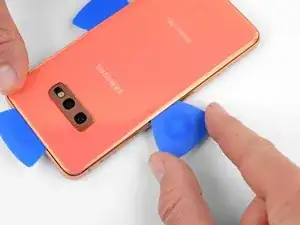

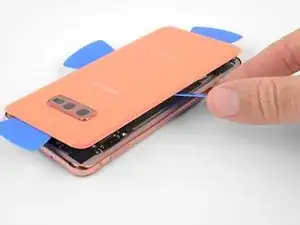

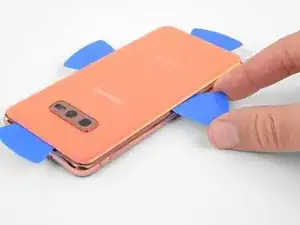

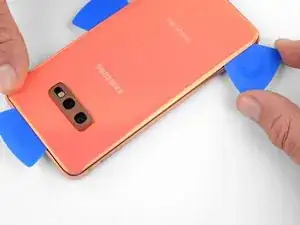

Осторожно подденьте заднюю крышку с помощью лопаток.

Если возникает сопротивление, прекратите поддевание и используйте лопатку, чтобы разрезать оставшийся клей.

Снимите заднюю крышку.

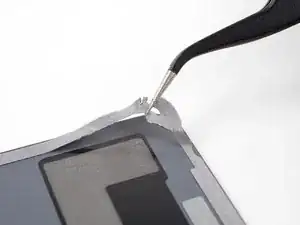

Следуйте этому руководству, чтобы установить заднюю крышку и заменить клейкую ленту.

Обязательно включите телефон и проверьте работоспособность устройства перед установкой нового клея и герметизацией корпуса.

При желании вы можете установить заднюю крышку без замены клейкой ленты. Удалите крупные фрагменты клея, которые могут помешать плотному прилеганию задней крышки. После установки нагрейте заднюю крышку и прижмите её, чтобы надёжно зафиксировать. Водонепроницаемость обеспечена не будет, однако остатков клея обычно более чем достаточно для прочной фиксации.

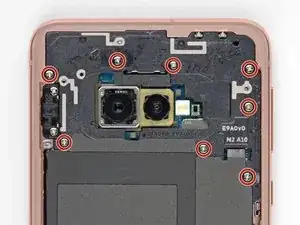

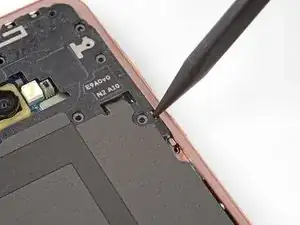

Выкрутите восемь винтов Phillips длиной 3,9 мм, крепящих верхнюю среднюю раму к телефону.

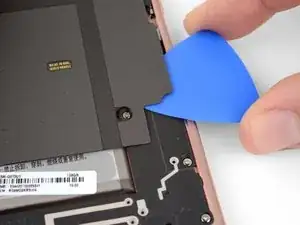

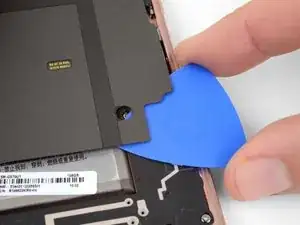

Подденьте раздвижным инструментом нижний правый угол верхней средней рамы, чтобы разъединить клей, скрепляющий её с нижней средней рамой.

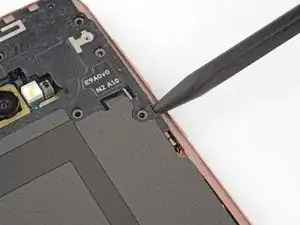

Вставьте конец лопатки в небольшой вырез на правом краю пластиковой части верхней средней рамы рядом с кнопкой Bixby.

Используйте конец лопатки, чтобы поддеть среднюю раму и отсоединить её от корпуса телефона.

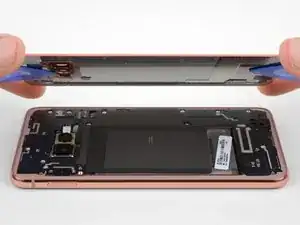

Поднимите среднюю раму за пластиковую часть и снимите её с телефона.

Чтобы установить раму обратно, сначала вставьте верхний край сборки в раму телефона, затем аккуратно надавите на остальную часть, чтобы зафиксировать её на месте.

Приложите подогретый iOpener к верхней половине средней рамы на одну минуту.

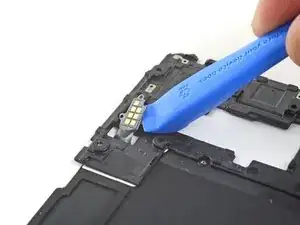

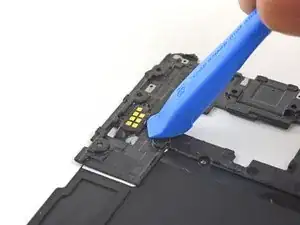

Воспользуйтесь инструментом для открывания, чтобы аккуратно поддеть контактную площадку катушки беспроводной зарядки и отсоединить её от средней рамы.

Площадка сильно приклеена к средней раме. При необходимости можно нанести концентрированный изопропиловый спирт (>90%) для ослабления клея.

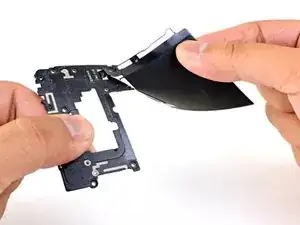

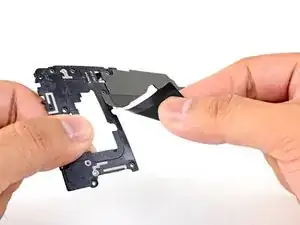

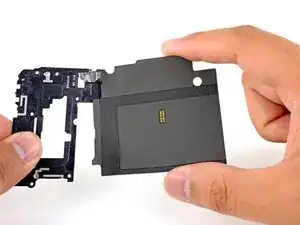

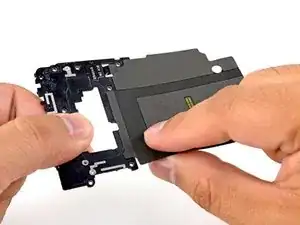

Медленно отклеивайте катушку беспроводной зарядки от средней рамы.

Протяните контактную площадку катушки беспроводной зарядки через вырез в средней раме.

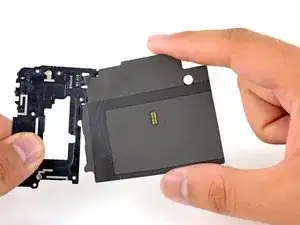

Снимите катушку беспроводной зарядки.

При сборке используйте двустороннюю ленту Tesa, чтобы прикрепить контактную площадку к средней раме.

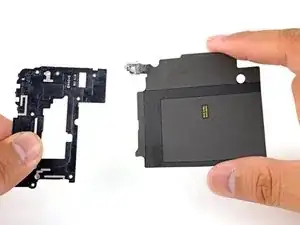

Сравните новую деталь с оригинальной. Возможно, потребуется перенести оставшиеся компоненты или удалить защитные плёнки с клеевого слоя новой детали перед её установкой.
