Замена материнской платы Pantech Burst
Это руководство поможет вам выполнить необходимые шаги для успешной замены материнской платы вашего Pantech Burst. Учтите, что внутренние компоненты телефона легко повредить, поэтому работайте осторожно.
Шаг 1
Перед началом разборки выключите телефон.

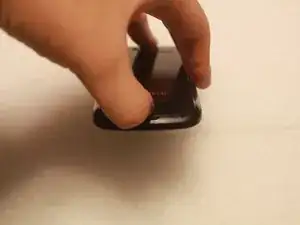

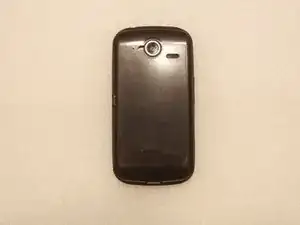

Переверните телефон так, чтобы перед вами была задняя крышка.
Найдите выемку под задней крышкой.

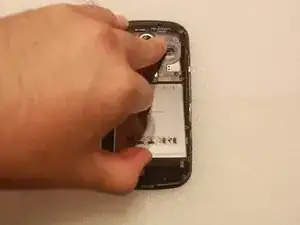

С помощью ногтя подденьте и снимите заднюю крышку.
Снятие задней крышки может потребовать некоторого усилия.
Шаг 2

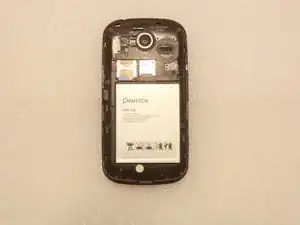

Найдите серебристый аккумулятор. Это большая прямоугольная серебристая пленка на черной пластиковой основе.
Найдите зазор между аккумулятором и остальной частью устройства.

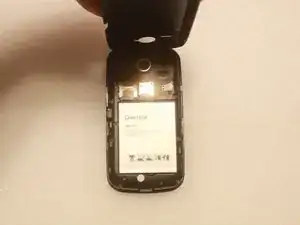

С помощью ногтя аккуратно подденьте аккумулятор и снимите его с устройства.
Шаг 3

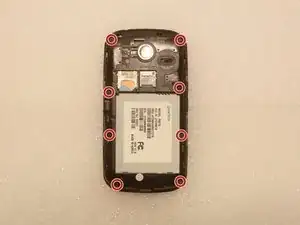

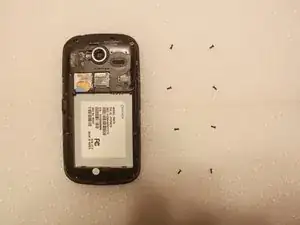

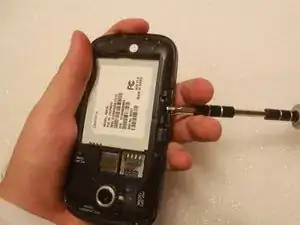

Отверните все 8 видимых винтов крестовой отверткой размера 000.
Винты показаны красным на изображении.
Шаг 4

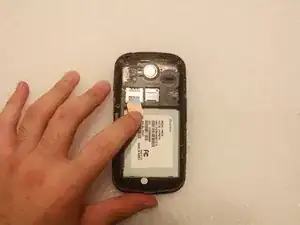

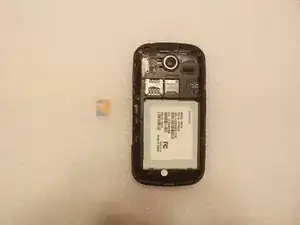

Извлеките карту памяти, если она вставлена в телефон.
Шаг 5

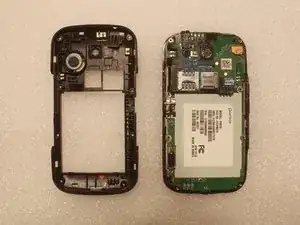

Используя инструмент для открытия или другой прочный инструмент с плоским концом, начните разъединять телефон от выемки под портом USB.
Продолжайте использовать инструмент, перемещаясь по краю телефона, пока части не начнут расходиться.

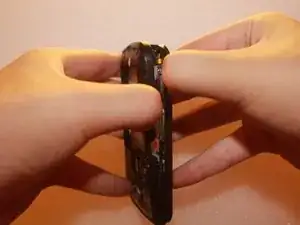

Когда появится достаточно пространства, чтобы разъединить части пальцами, можно сделать это вручную.
Открытие телефона может потребовать значительного усилия.
Шаг 6

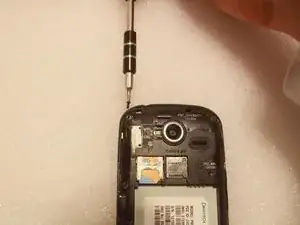

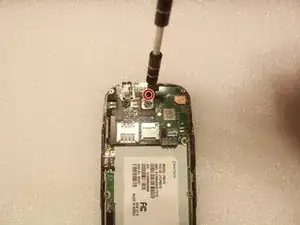

Отверните винт крестовой отверткой размера 000.
Отсоедините синий разъем от материнской платы, аккуратно поддев его ногтем и подтянув вверх.

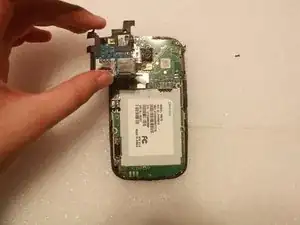

Осторожно снимите блок SIM/SD карты.
Шаг 7
Аккуратно отсоедините разъемы, подключенные к материнской плате, поддев их ногтем и подтянув вверх от платы.
Разъемы отмечены синим на изображении.
Шаг 8

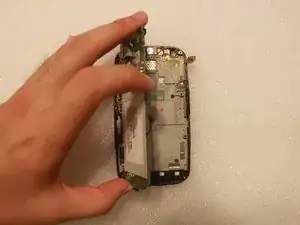

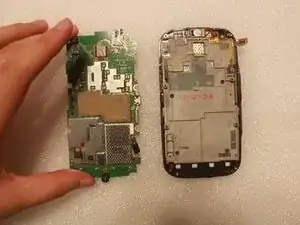

Начиная снизу и двигаясь против часовой стрелки, аккуратно подденьте материнскую плату и извлеките её из корпуса.
Начало съёма с стороны с портом USB может повредить телефон.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
