Замена модуля Bluetooth Osmo Mobile

Снимите кардан с основной ручки, ослабив круглую пластину, находящуюся в верхней части ручки.

Используйте отвертку Phillips #00, чтобы выкрутить три винта на стабилизаторе кардана и отделить ручку от кардана.

Осторожно отделите ручку от кардана и отсоедините кабель, соединяющий их.

Найдите шестигранные винты в верхней части основания ручки и отверните их шестигранной отверткой 1,5 мм.

Снимите джойстик, аккуратно потянув его от ручки.

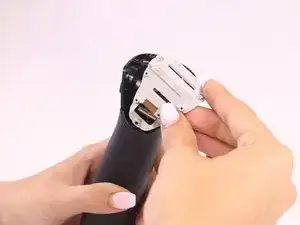

Снимите плату быстрого отсоединения, найдя соединительные провода, и отсоедините ленточный кабель пинцетом.

Используйте лопаточку, чтобы поддеть и снять переднюю панель, начиная с задней части ручки.

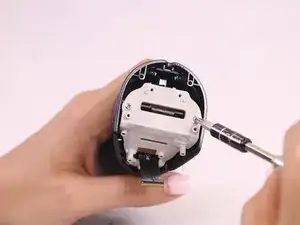

Найдите четыре винта прямо на верхней части ручки.

Выверните два нижних серебристых винта, расположенных ближе к передней панели, используя отвертку 00.

Выверните два верхних чёрных винта, расположенных дальше от передней панели, используя отвертку 0.

Снимите оставшиеся два винта, находящиеся на передней части передней панели.

Снимите оставшуюся часть корпуса передней панели.

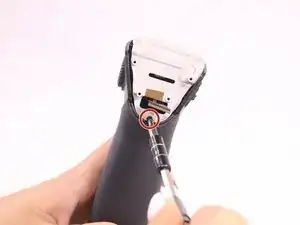

Найдите и удалите чёрный винт у основания серой монтажной пластины.

Снимите серую переднюю панель.

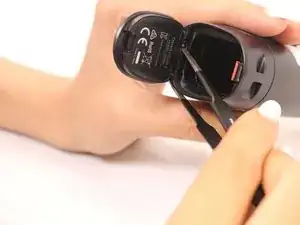

Откройте крышку батарейного отсека и снимите её, сжав петлю пинцетом внутрь устройства.

Снимите чёрный винт, расположенный под местом, где была крышка батарейного отсека.

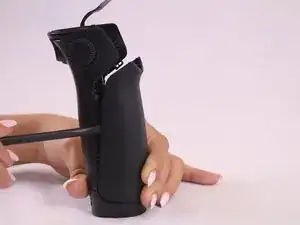

Используйте лопаточку, чтобы снять переднюю оболочку ручки, вставив лопаточку в область между канавками ручки.

Проведите лопаточкой по канавке, чтобы найти 6 защёлок, удерживающих переднюю часть ручки, и отщёлкните их.

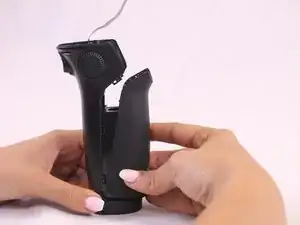

Снимите переднюю секцию ручки, чтобы открыть внутреннюю часть устройства.

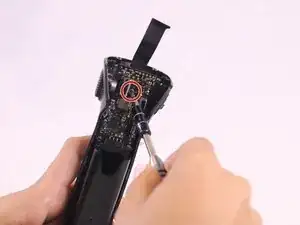

Найдите и удалите чёрный винт в центре чипа платы.

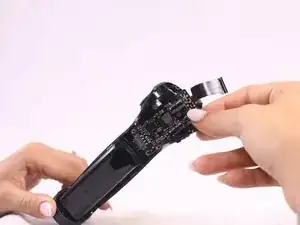

Снимите плату и установите замену.
